ГРЩ является ключевым элементом системы электроснабжения промышленных и коммерческих объектов. Он обеспечивает распределение электроэнергии, защиту от перегрузок и коротких замыканий, а также управление электрическими цепями. Его конструкция включает различные компоненты, каждый из которых выполняет свою функцию, обеспечивая бесперебойную работу всей системы. Разобраться в устройстве главного распределительного щита и понять его принцип действия важно как для инженеров, так и для специалистов по эксплуатации.
Устройство главного распределительного щита
Главный распределительный щит состоит из множества функциональных модулей, объединённых в единый комплекс. В его основе лежит каркас, выполненный из металла, обеспечивающий защиту от механических повреждений и электрической дуги. Внутри щита размещены вводные и секционные автоматические выключатели, шинопроводы, системы релейной защиты, а также приборы контроля и управления. Каждый элемент имеет своё назначение и отвечает за надёжность работы электроустановки.

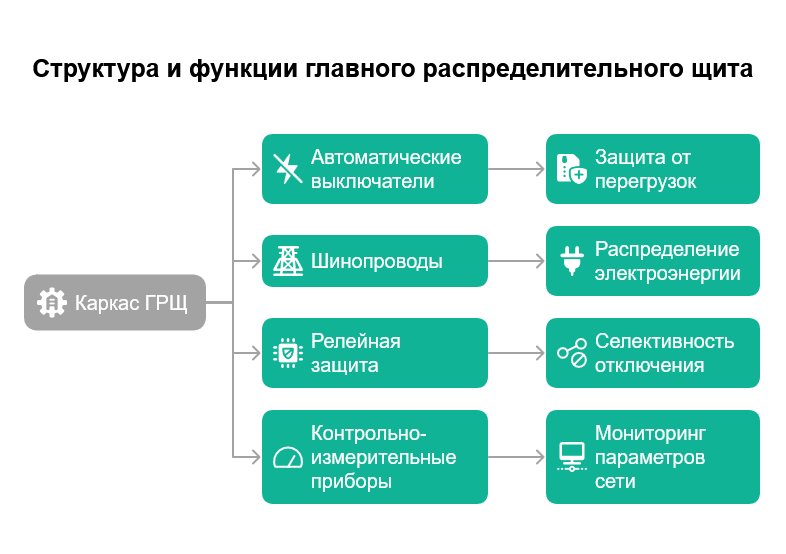

Автоматические выключатели выполняют защитную функцию, предотвращая перегрузки и короткие замыкания. Шинопроводы распределяют электроэнергию между потребителями, а релейная защита обеспечивает селективность отключения аварийных участков сети. Контрольно-измерительные приборы, такие как вольтметры и амперметры, позволяют отслеживать параметры сети и предотвращать возможные сбои. Надёжность и качество сборки ГРЩ напрямую влияют на безопасность и стабильность электроснабжения объекта.
Принцип работы ГРЩ

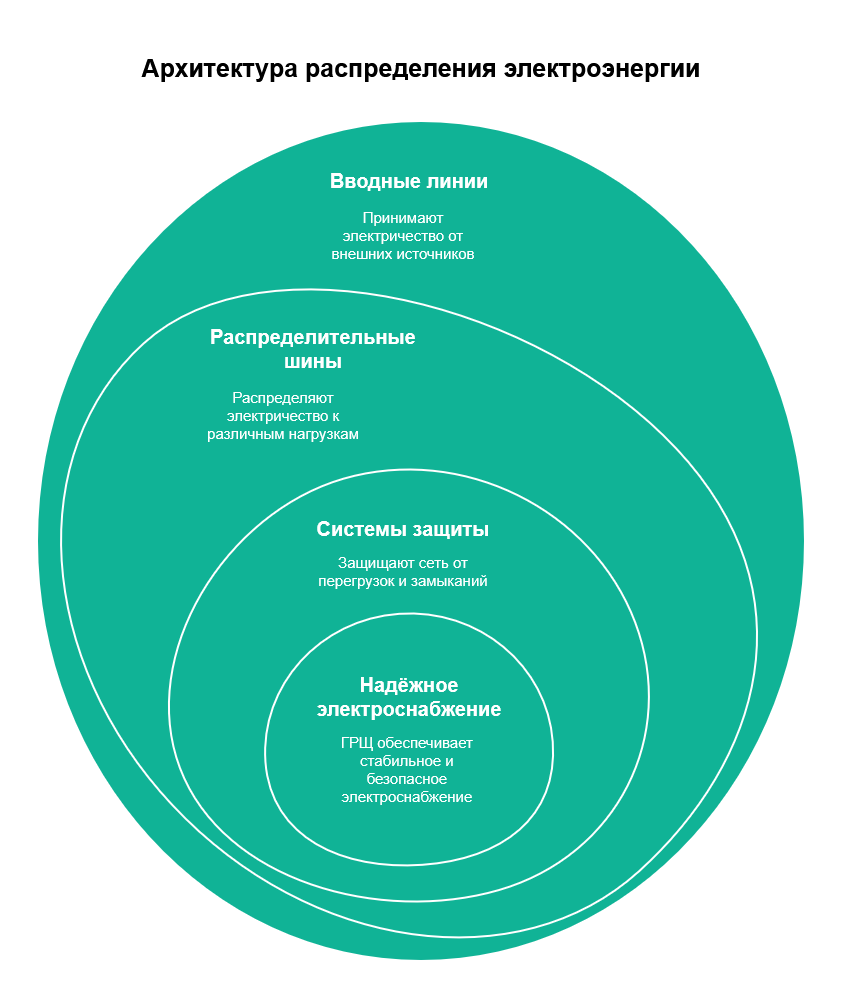

Работа главного распределительного щита строится на распределении электроэнергии от вводных линий к различным группам потребителей. При поступлении питания от внешней сети ГРЩ принимает энергию через вводные автоматы и передаёт её на шины. Далее электричество распределяется по отходящим линиям, каждая из которых защищена индивидуальными автоматическими выключателями. Это позволяет минимизировать последствия возможных аварий и локализовать неисправности.
В случае перегрузки или короткого замыкания автоматические выключатели мгновенно реагируют, отключая повреждённый участок сети. Дополнительно может использоваться система автоматического ввода резерва, которая подключает резервный источник питания при отключении основного. Таким образом, обеспечивается бесперебойное электроснабжение ответственных потребителей, таких как серверные комнаты, медицинское оборудование и промышленные системы автоматизации.
Классификация и особенности выбора ГРЩ
ГРЩ классифицируются по нескольким параметрам, включая номинальное напряжение, количество вводов и секций, тип автоматики и степень защиты. В зависимости от требований объекта щиты могут быть одно-, двух- или многосекционными, с возможностью расширения и модернизации. Также различают щиты по способу установки: навесные, напольные и встраиваемые в технологические ниши.

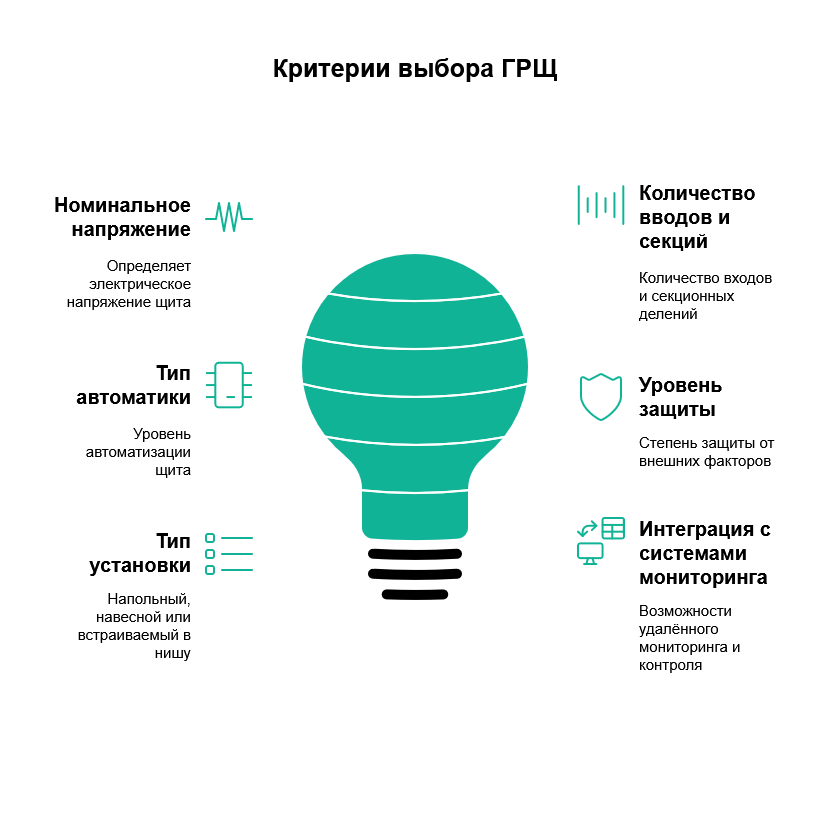

При выборе ГРЩ важно учитывать такие факторы, как номинальный ток нагрузки, количество отходящих линий, необходимость резервирования питания и наличие систем удалённого мониторинга. Современные решения позволяют интегрировать щиты в автоматизированные системы диспетчеризации, что повышает уровень контроля и оперативность реагирования на внештатные ситуации. Правильный подбор оборудования гарантирует надёжность и долговечность эксплуатации всей электроустановки.
Преимущества типовых решений для ГРЩ

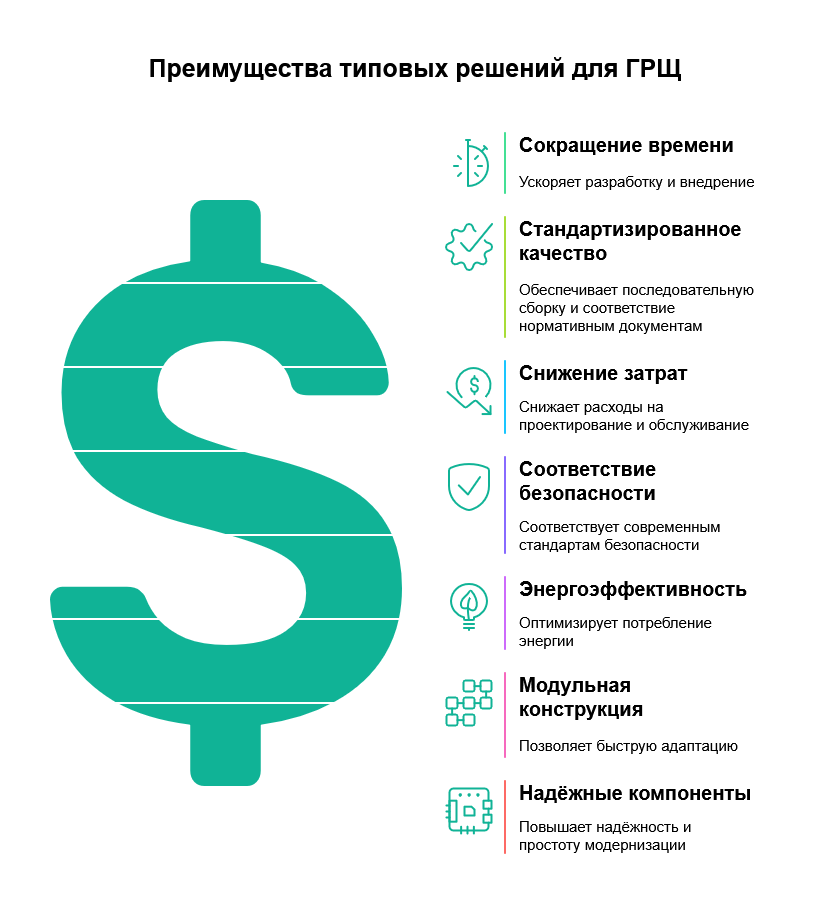

Использование типовых решений при проектировании ГРЩ позволяет значительно сократить время на разработку и внедрение электроустановки. Заводские комплектации обеспечивают стандартизированное качество сборки, соответствие нормативным требованиям и оптимальное сочетание компонентов. Это снижает затраты на проектирование, монтаж и обслуживание электрооборудования.
Типовые ГРЩ разрабатываются с учётом современных требований к безопасности, энергоэффективности и удобству эксплуатации. Они обладают модульной конструкцией, позволяющей быстро адаптировать щит под нужды конкретного объекта. Кроме того, применение сертифицированных комплектующих повышает уровень надёжности и упрощает последующую модернизацию системы.
Грамотно подобранный и спроектированный ГРЩ является основой стабильного электроснабжения объекта. Его устройство и принцип работы обеспечивают эффективное распределение энергии, защиту от аварийных ситуаций и возможность интеграции в интеллектуальные системы управления. Современные типовые решения позволяют значительно упростить процесс внедрения электроустановки, обеспечивая её надёжность и соответствие актуальным стандартам. Выбор качественного ГРЩ – это залог бесперебойной работы инженерных систем и минимизации эксплуатационных затрат.
