Шкаф АВР на 2 ввода, на мотор-автоматах, 100А, CHINT, 1 секции распределения (5x16А)

Шкаф автоматического ввода резерва АВР-PRS-А-2-01-100-CHINT — напольное низковольтное комплектное устройство на 2 ввода с 1 секцией распределения, предназначенное для автоматического переключения питания на резервный ввод при исчезновении напряжения или выходе параметров сети за допустимые пределы на основном вводе. После восстановления нормального электроснабжения шкаф автоматически возвращает питание на основной ввод.

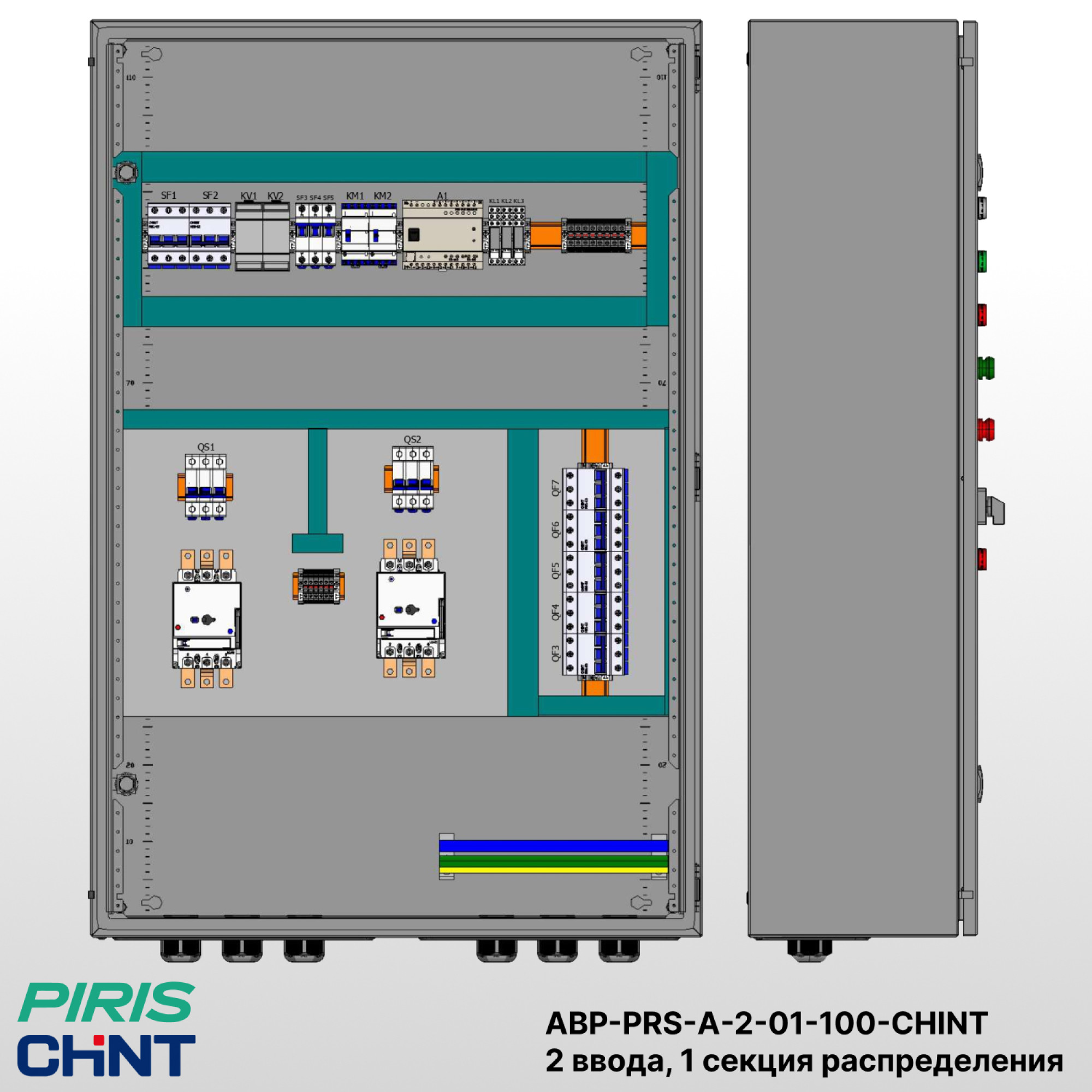

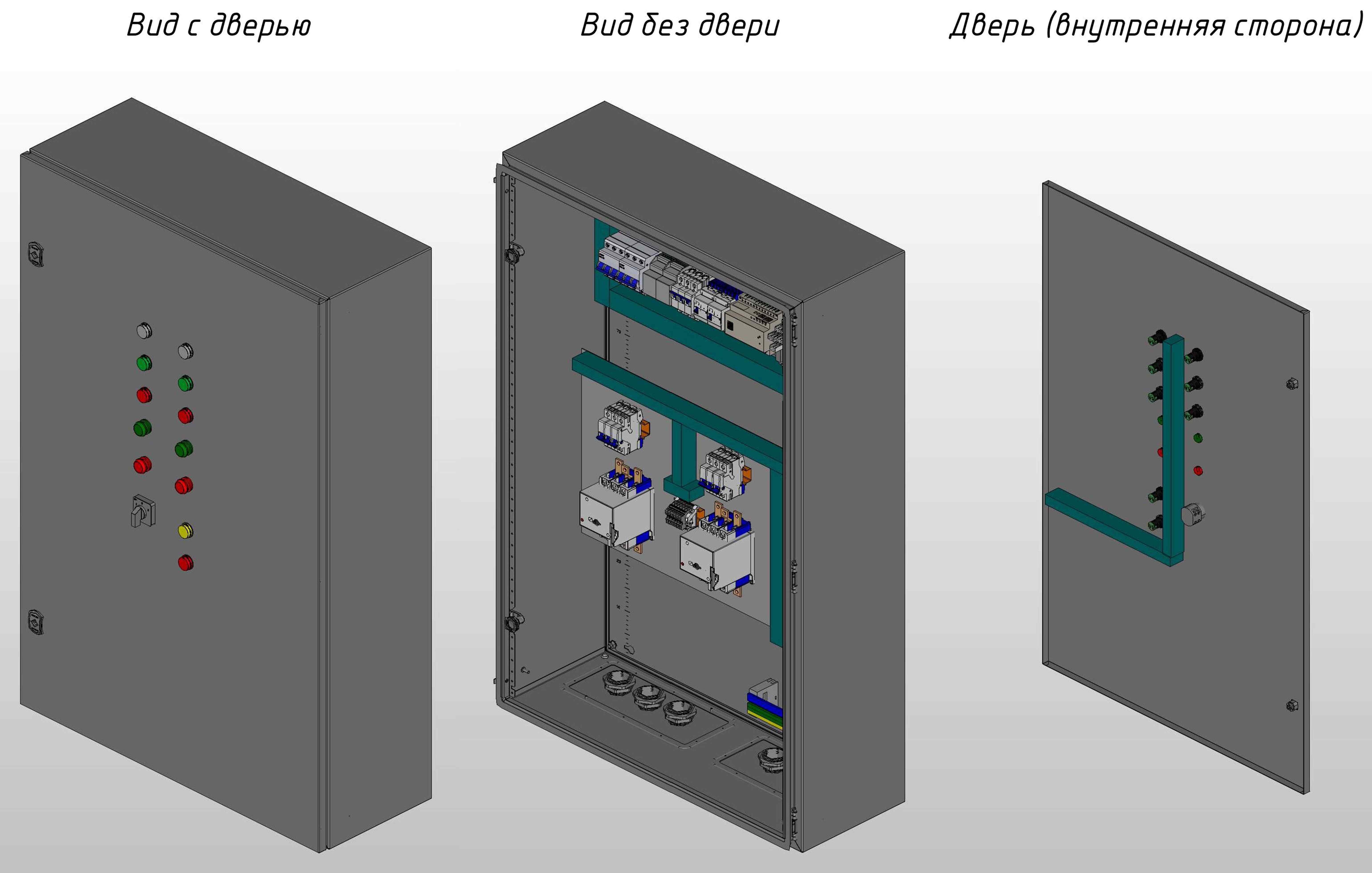

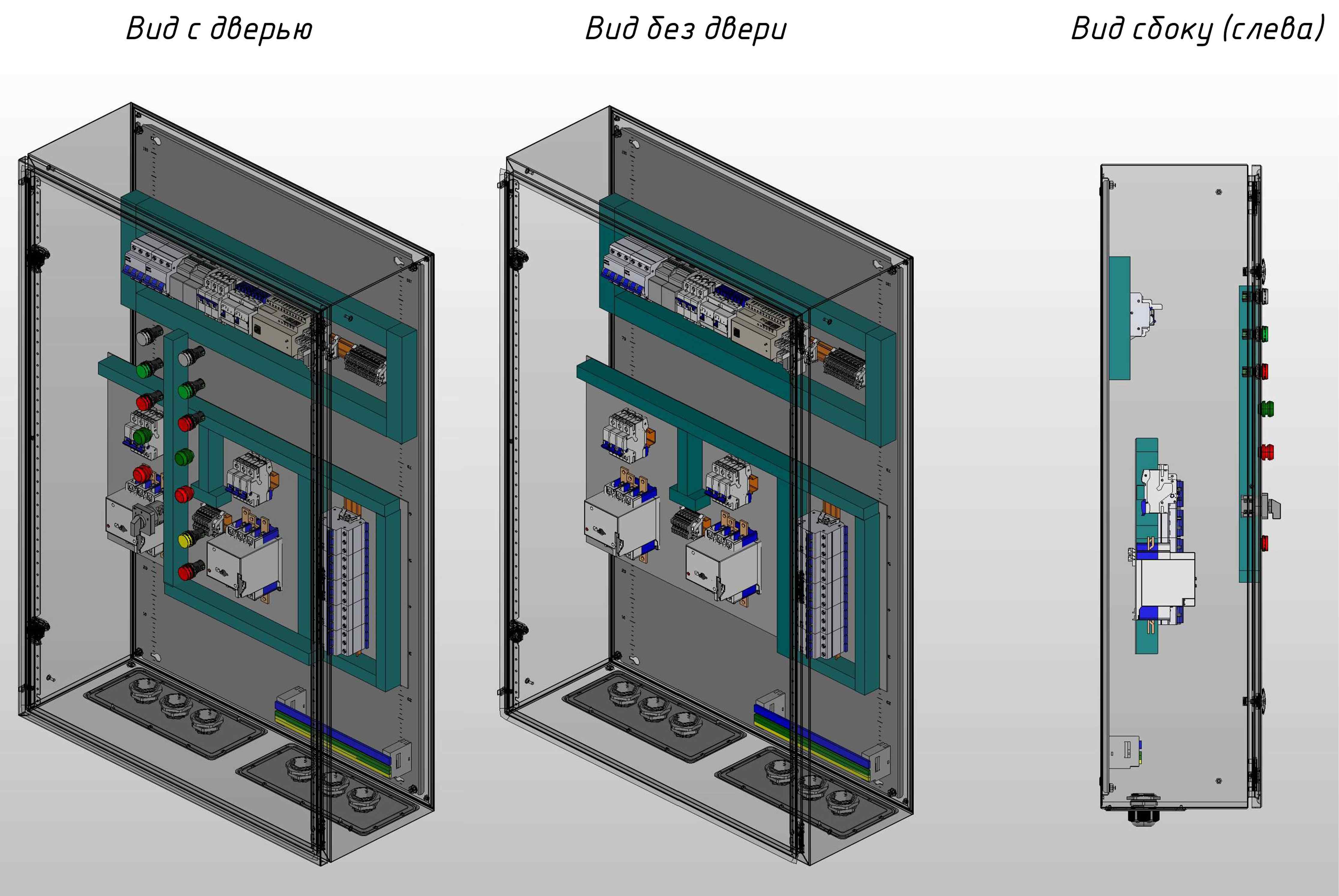

Изделие выполнено в напольном исполнении на базе двух корпусов с общими габаритами 1200×800×300 мм и цоколем 100 мм. Стандартная степень защиты шкафа — IP31, цвет корпуса — RAL 7035. Базово предусмотрен ввод и вывод кабелей снизу.

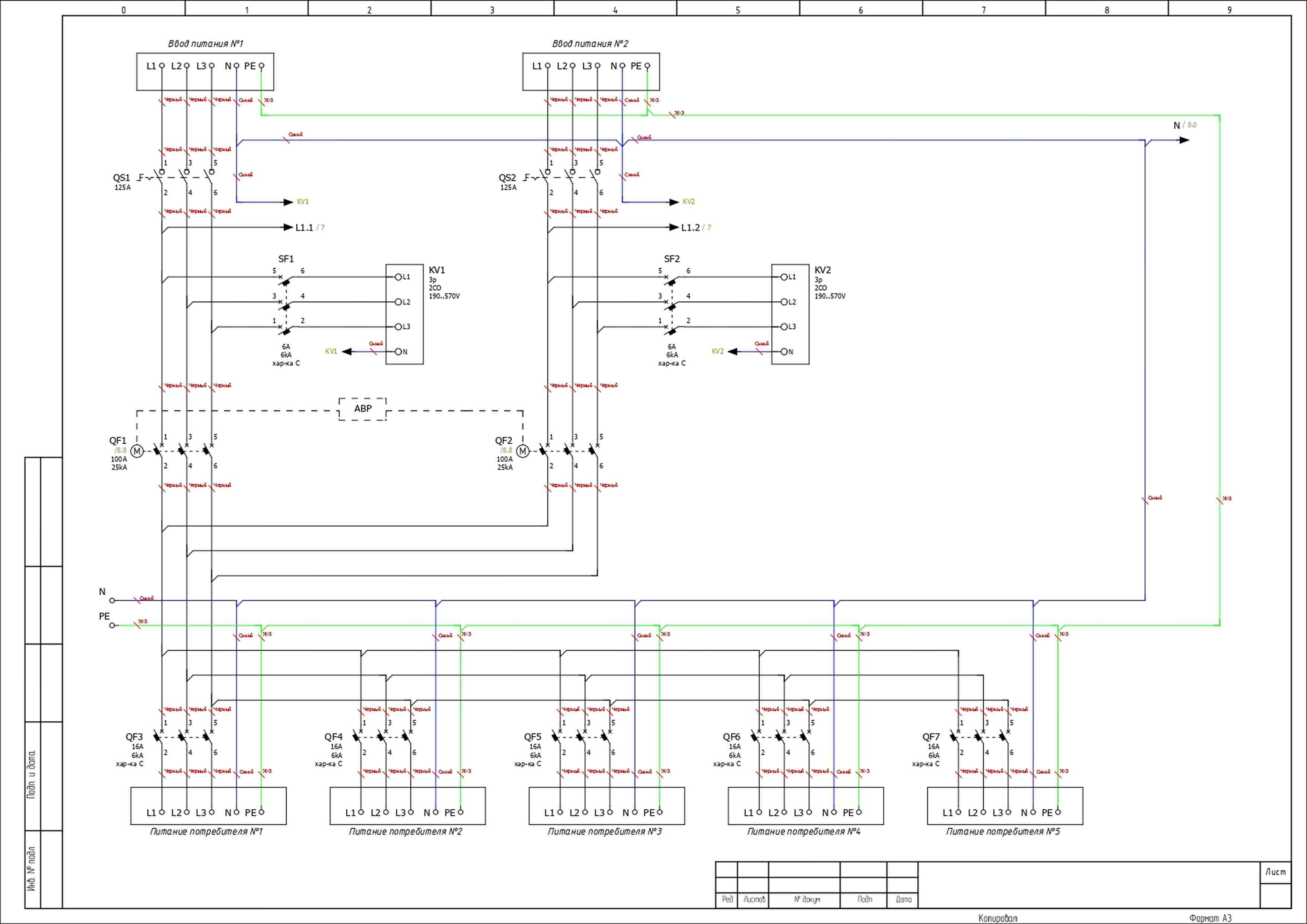

Коммутация вводов
На каждом вводе установлен модульный выключатель нагрузки CHINT NH4 3P 125А, обеспечивающий ручное отключение ввода, видимый разрыв цепи и безопасное проведение обслуживания.

Силовая часть АВР
Переключение между вводами выполняется автоматическими выключателями в литом корпусе CHINT NXM-125S/3P 25кА 100A с моторными приводами. Вводные аппараты обеспечивают защиту от короткого замыкания и перегрузки, а также выполняют коммутацию по команде системы АВР.

Управление системой АВР

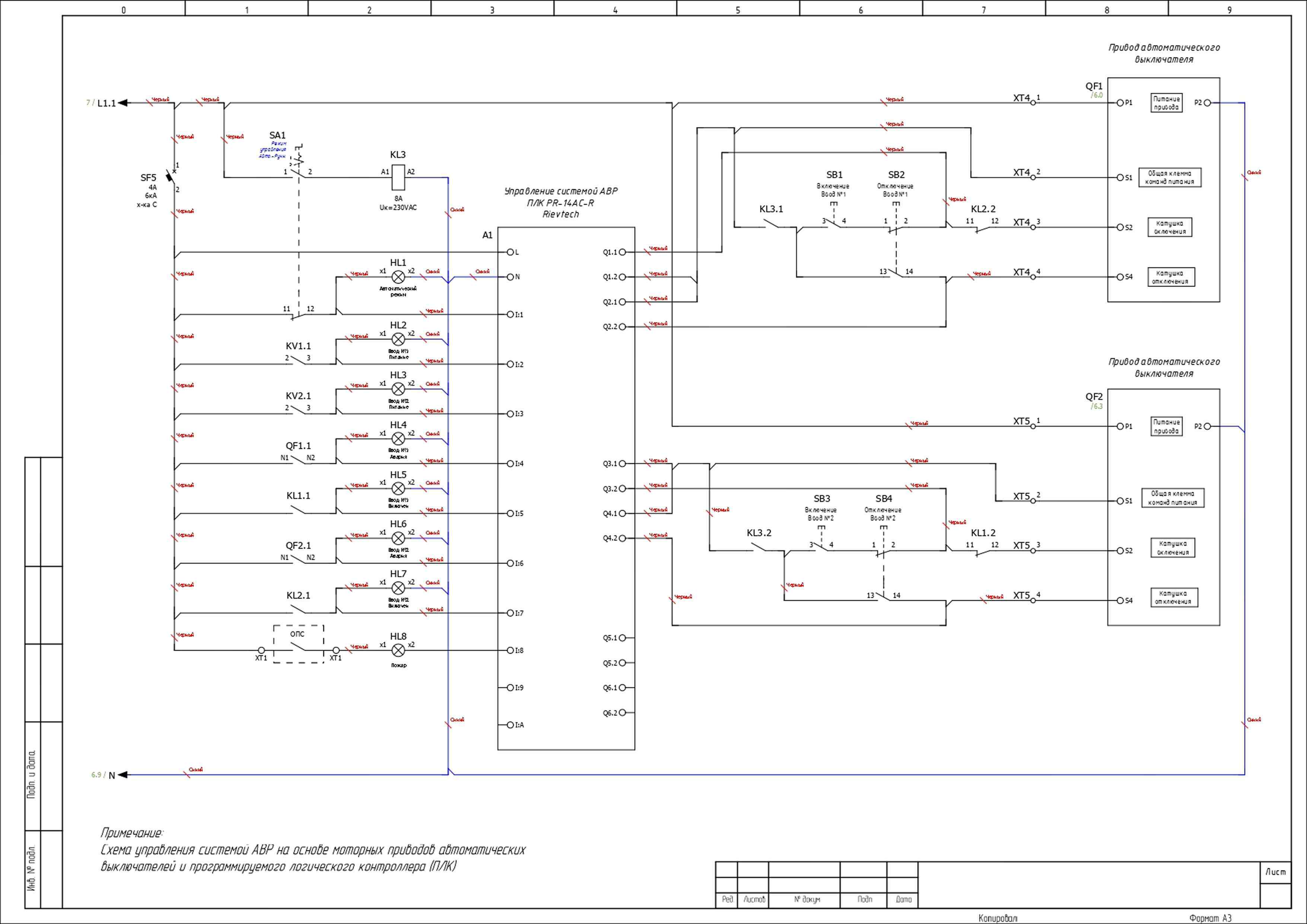

Управление выполнено на базе ПЛК Rievtech PR-14AC-R. Контроллер обрабатывает сигналы состояния вводов, управляет моторными приводами вводных автоматов, реализует автоматический и ручной режимы работы, временные задержки переключения, световую индикацию и блокировку одновременного включения двух вводов.

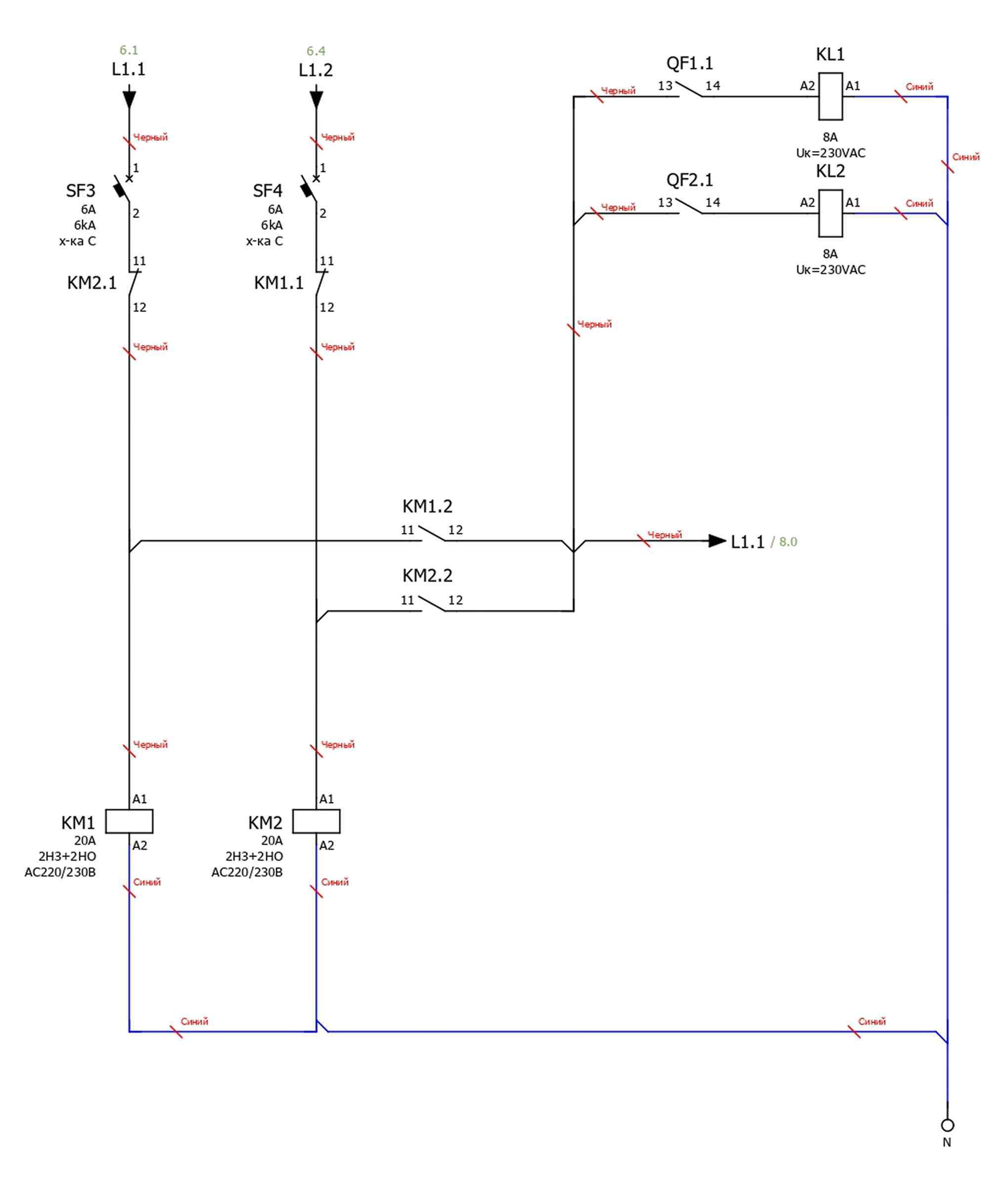

Контроль наличия и качества напряжения на каждом вводе осуществляется через реле напряжения РН-111М-УХЛ3.1. Для питания цепей управления предусмотрена отдельная схема мини-АВР, обеспечивающая резервирование питания управляющей части шкафа.

Секция распределения
Секция распределения выполнена на отходящих аппаратах:
CHINT NXB-63 3P 16А 6кА, характеристика C — 5 шт.
Данное исполнение обеспечивает подключение нескольких групп потребителей с защитой отходящих линий от короткого замыкания и перегрузки.

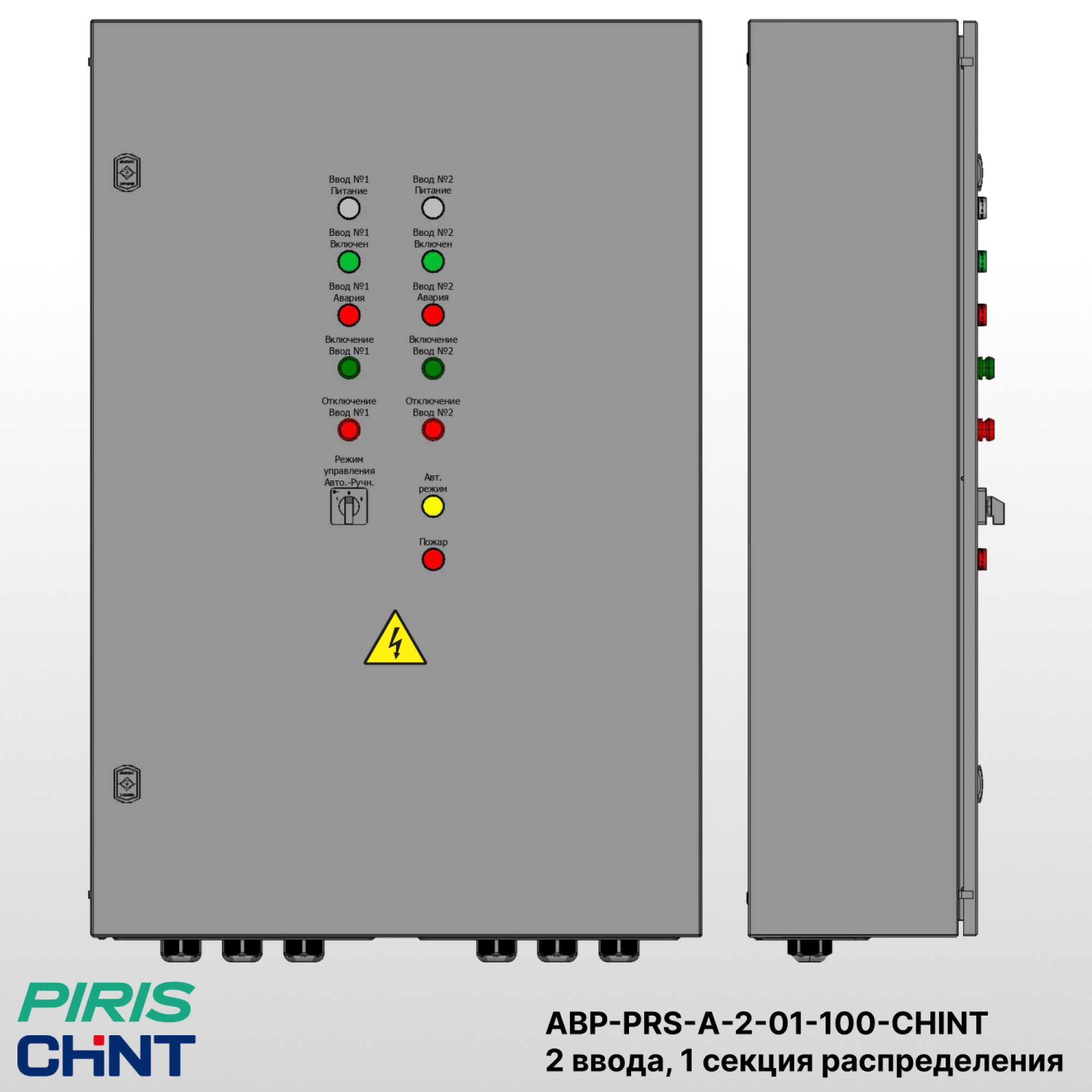

На двери шкафа размещены органы управления и индикации: переключатель режима Автоматический / Ручной, кнопки включения и отключения каждого ввода, а также световая сигнализация состояния системы: наличие питания на вводах, авария, включение ввода, автоматический режим и сигнал «Пожар».

Токоведущие части и силовые аппараты внутри шкафа закрываются защитными элементами, а система заземления может быть изменена по запросу проекта. Шкаф применяется на объектах, где требуется надёжное питание электроприёмников и недопустим длительный перерыв электроснабжения.

Где применяются шкафы АВР серии АВР-PRS-А-2-01

Шкафы автоматического ввода резерева (АВР) серии АВР-PRS-А-2-01 применяются для ввода и распределения питания 0,4 кВ на объектах, где важны понятная схема, обслуживаемость и корректная организация вводов/распределения. Исполнение подбирается по току, количеству вводов, степени защиты (IP) и секции распределения.
