Шкаф автоматического ввода резерва (АВР) на два ввода с одной секцией распределения —
распределительное устройство, предназначенное для автоматического переключения питания
на резервный источник при аварии на основном вводе. После восстановления напряжения
система возвращает питание на основной ввод в автоматическом режиме.
Каждый ввод выполнен на автоматическом выключателе в литом корпусе Dekraft,
оснащённом моторным приводом для дистанционного управления.
Аппараты обеспечивают защиту цепей от короткого замыкания и перегрузок, а также
выполняют функцию коммутации при срабатывании системы АВР.
Принцип работы АВР
При исчезновении напряжения на основном вводе контроллер формирует команду на включение резервного ввода,
осуществляя переключение питания на второй источник. После восстановления параметров сети
питание возвращается на основной ввод. Приоритет вводов и временные задержки задаются через контроллер.
Контроллер управления
В качестве управляющего устройства применяется программируемый логический контроллер (ПЛК),
например Rievtech PR-12AC-R или аналогичный. Контроллер обеспечивает контроль фаз,
уровня напряжения, наличие перекоса, ведёт индикацию состояния и управляет моторными приводами вводных автоматов.
Поддерживается интерфейс RS-485 и протокол Modbus для интеграции в АСУ ТП.
Функции защиты
В состав шкафа входят защиты:
- от короткого замыкания и перегрузок;
- от пониженного и повышенного напряжения;
- от одновременного включения обоих вводов (электрическая блокировка).

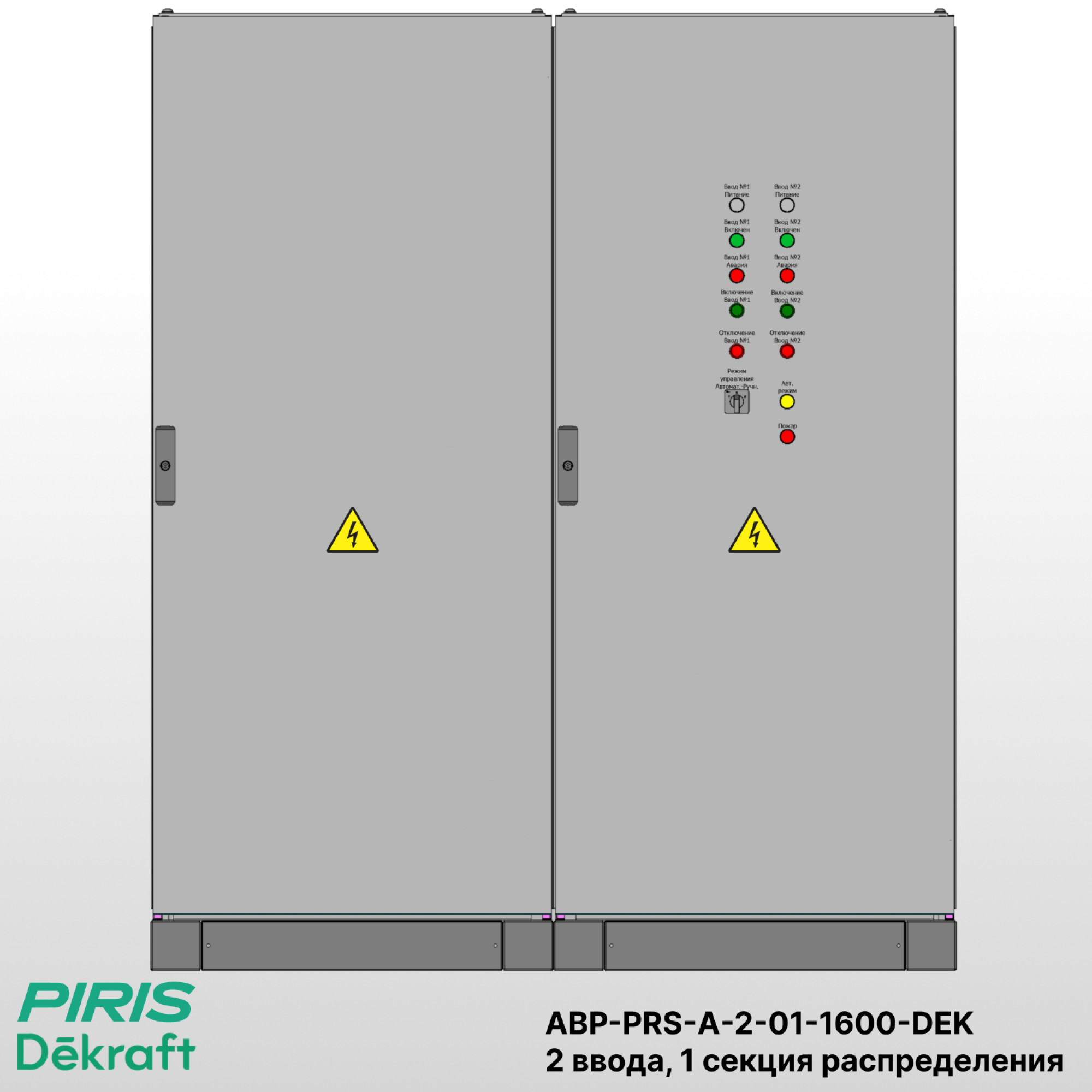

На дверце шкафа установлена панель управления с индикацией состояния вводов и секции,
а также переключателями режимов работы (ручной / автоматический).
Для удобства эксплуатации предусмотрен доступ к клеммам управления и силовым аппаратам.
Секция распределения комплектуется автоматическими выключателями отходящих линий,
обеспечивающими защиту потребителей от короткого замыкания и перегрузок.
Конструкция корпуса — стальная, цельносварная, с защитой IP31 (по заказу — IP54).
Ввод кабелей осуществляется снизу. Возможна установка дополнительных секций распределения или учёта.
Шкафы данного типа применяются на объектах с повышенными требованиями к надёжности электроснабжения:
промышленные предприятия, дата-центры, медицинские учреждения, жилые комплексы,
торговые и офисные здания, объекты инфраструктуры и ЖКХ.
