Name: Шкаф АВР 125А, на контакторах, 2 ввода, ABB
Brand: PIRIS
SKU: АВР-PRS-К-2-1-125-ABB
Price: 170405 RUB
Availability: PreOrder

Артикул:

АВР-PRS-К-2-1-125-ABB
Производитель:

PIRIS
Тип коммутации АВР:

Контакторы
Документация:

Разработана
Исполнение:

Навесное
Масса:

30 кг
Степень защиты:

IP 31
Направление ввода и вывода кабеля:

Снизу
Количество вводов:

2
Количество полюсов:

3 P
Номинальный ток:

125 А
Номинальная отключающая способность:

10 кА
Номинальное рабочее напряжение:

380 В
Напряжение цепей управления:

220 В
Учет электроэнергии:

Нет
Тип расцепителя:

Электромагнитный и тепловой
Секция распределения:

Без секции распределения
Тип заземления:

TN-C, TN-S, TN-C-S
Тип покрытия:

Порошковая покраска
Высота, мм:

800
Ширина, мм:

600
Глубина, мм:

250
Комплектующие:

ABB
Цвет корпуса:

RAL 7035
Рабочая температура:

от -35 до +40 °C

Документы

Конструкторская документация АВР-PRS-K-2-1-125-ABB.pdf

Принципиальная схема АВР-PRS-K-2-1-125-ABB.pdf

Габаритный чертеж АВР-PRS-K-2-1-125-ABB.pdf

Спецификация компонентов АВР-PRS-K-2-1-125-ABB.pdf

АВР-PRS-К-2-1-125-ABB на контакторах ABB AF146-30-00-13 146А

Система АВР выполняет функцию автоматического переключения на резервный источник питания при аварии на основном вводе, с функцией самовозврата. Приоритет установлен для 1-го ввода. Возврат на основной источник происходит после восстановления номинальных параметров сети.

Шкаф собран на базе:

ABB SH803-C100, 3P, 125A, хар-ка C, 10кА, 3М

Модульный автоматический выключатель — 2 шт.

ABB AF146-30-00-13 146А

Контактор — 2 шт.

АВР-PRS-К-2-1-125-ABB предусматривает подключение вводов снизу, с возможностью вывода на клеммы и добавления секции распределения.

Оборудование выполнено в металлическом корпусе со степенью защиты IP31. Возможен заказ исполнения со степенью защиты IP54.

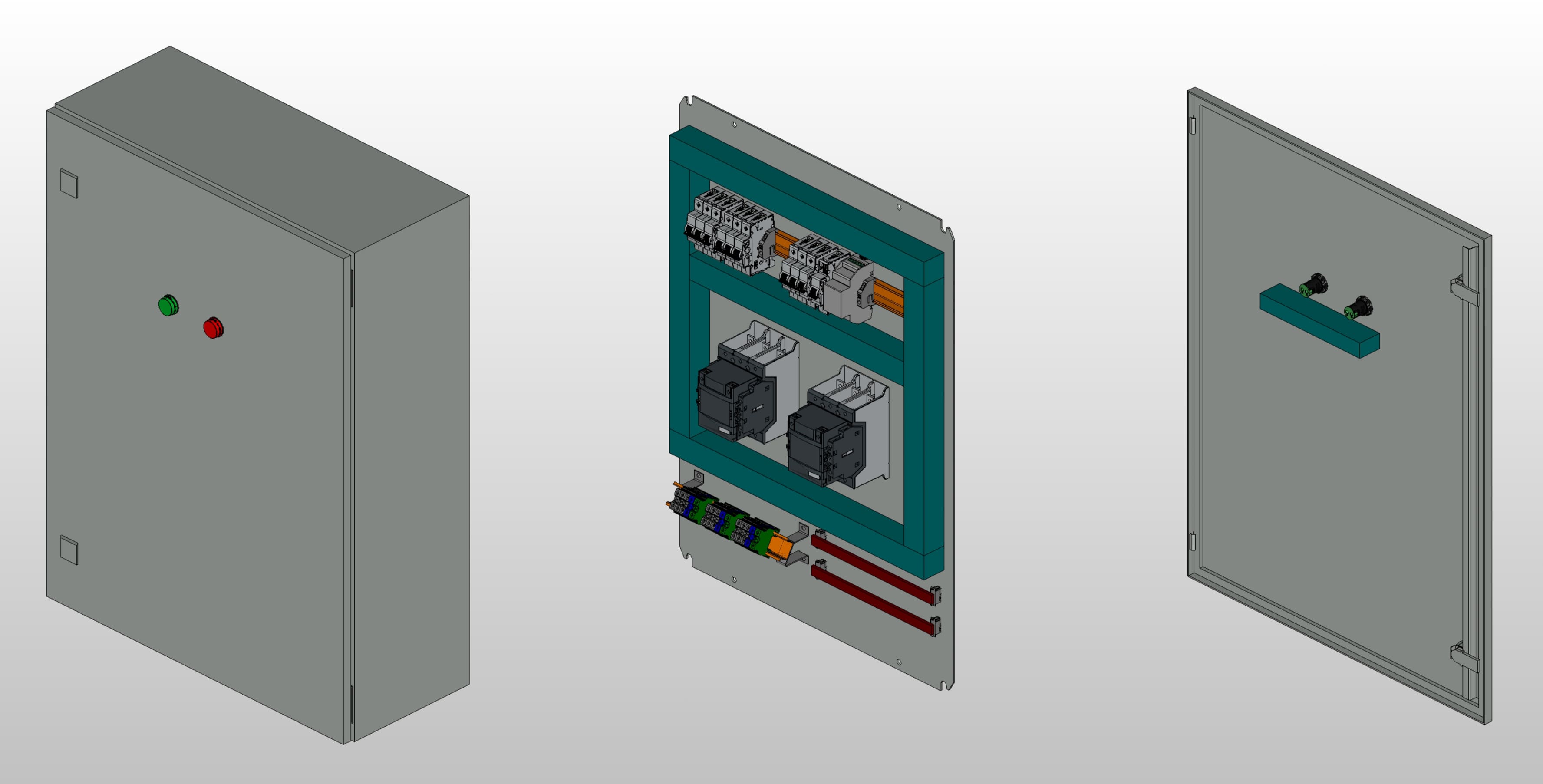

**Габаритный чертеж АВР-PRS-К-2-1-125-ABB**

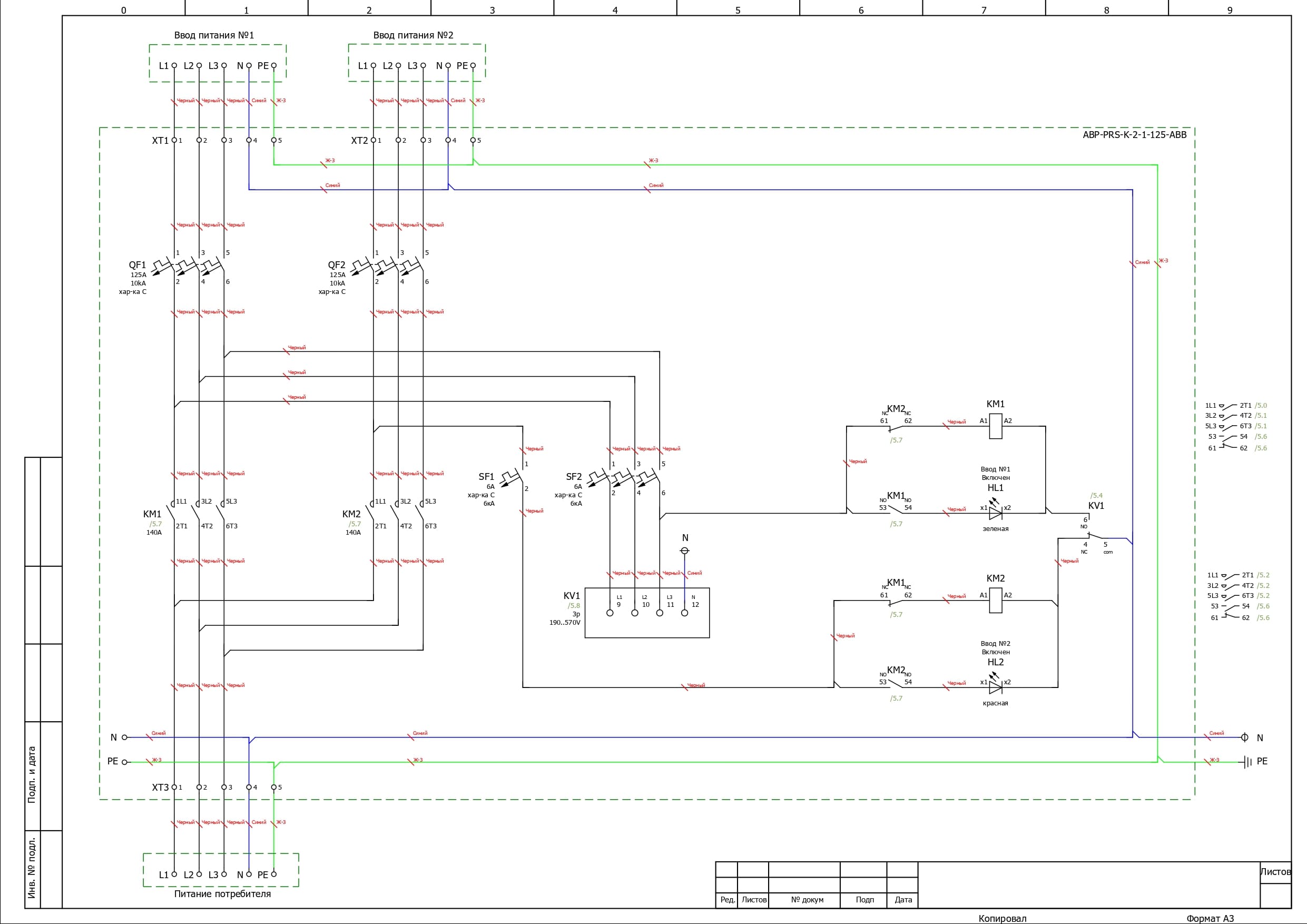

**Принципиальная схема АВР-PRS-К-2-1-125-ABB**

Производство, доставка, гарантия и оплата:

Шкафы автоматического ввода резерва АВР-PRS-К-2-1 изготавливаются за 14–25 дней. Возможны изменения по запросу.

Бесплатная доставка по всей России до терминала Деловых Линий.

Гарантия — 1 год.

Оплата только на расчётный счёт. Договор поставки — по запросу.
