Шкаф АВР 160А с секционным контактором, 3 ввода, 2 секции распредления Systeme Electric — купить по выгодной цене

Артикул:

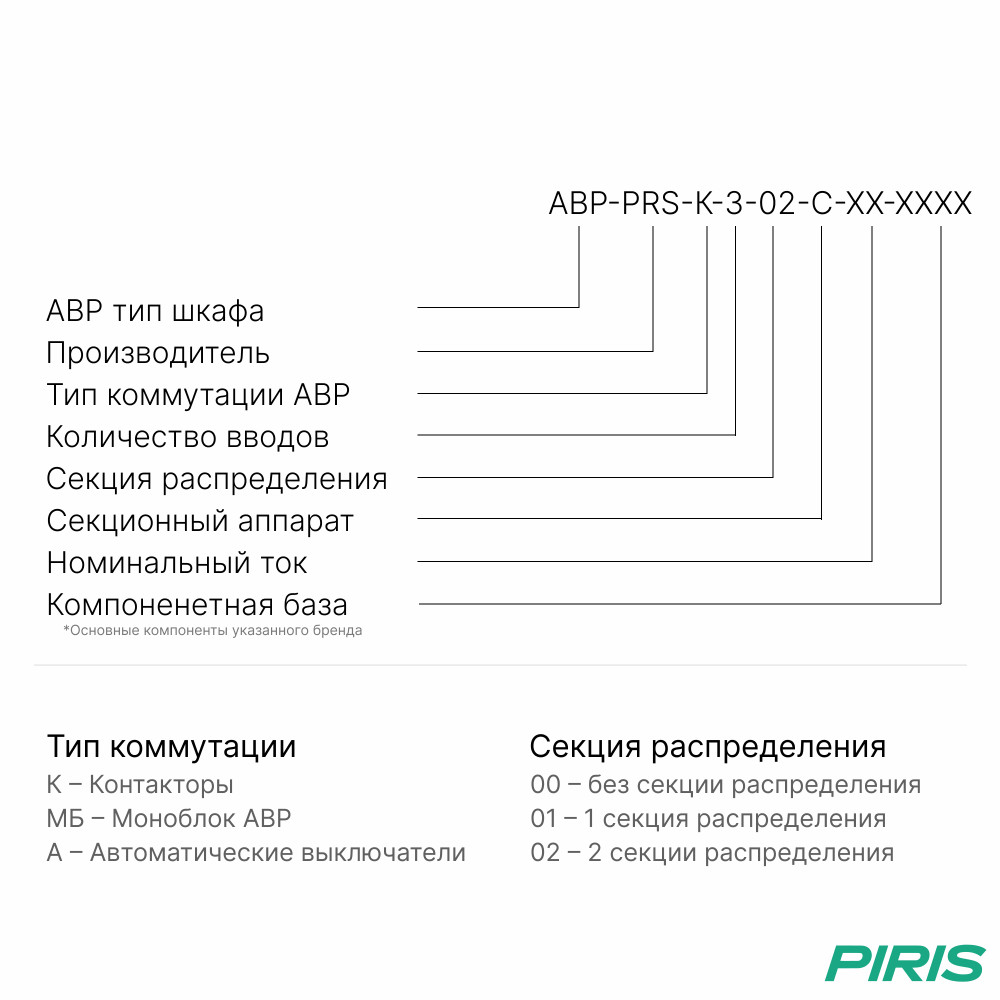

АВР-PRS-К-3-02-С-160-SE
Производитель:

PIRIS
Тип коммутации АВР:

Контакторы
Исполнение:

Навесное
Габариты:

1000×600×300 мм (высота×ширина×глубина)
Масса:

45 кг
Степень защиты:

IP 31
Направление ввода и вывода кабеля:

Снизу
Количество вводов:

3
Количество полюсов:

3 P
Номинальный ток:

160 А
Номинальная отключающая способность:

36 кА
Номинальное рабочее напряжение:

380 В
Напряжение цепей управления:

220 В
Тип расцепителя:

Электромагнитный и тепловой
Комплектующие:

Systeme Electric
Цвет корпуса:

RAL 7035
Рабочая температура:

от -35 до +40 °C

Шкаф АВР на контакторах, 160А, 3 ввода, с секционным контактором, 2 секции распределения

Шкаф автоматического ввода резерва АВР-PRS-К-3-02-С-160-SE предназначен для автоматического управления электроснабжением от трёх источников питания (сеть / сеть / ДГУ) — двух сетевых вводов и дизель-генераторной установки. Система обеспечивает питание нагрузки от приоритетного ввода, при отклонении параметров сети выполняет автоматическое переключение на резервный ввод или ДГУ. После восстановления напряжения основной источник вводится в работу автоматически.

Коммутация вводов и секций выполняется силовыми и модульными контакторами Systeme Electric, в зависимости от мощности. Управление осуществляется программируемым логическим контроллером (ПЛК) Rievtech PR-14AC-R. Контроллер контролирует параметры всех вводов, формирует команды на переключение, управляет секционным контактором и запуском/остановкой ДГУ, включая выдержки времени на прогрев и охлаждение. Реализованы электрические и программные блокировки, исключающие одновременное включение несогласованных контакторов.

Схема построена с приоритетом вводов: основной → резервный → ДГУ. Наличие секционного контактора обеспечивает возможность раздельной или совместной работы шин. Конфигурация шкафа включает две распределительные секции для подключения отходящих линий. Стандартная степень защиты IP31 (опция IP54). Ввод кабелей — снизу, опционально сверху.

Ключевые функции

Автоматическое переключение питания между тремя вводами «сеть / сеть / ДГУ» с контролем параметров сети;
Управление контакторами Systeme Electric через ПЛК Rievtech PR-14AC-R;
Управление секционным контактором для объединения или раздельной работы секций шин;
Функции запуска и остановки ДГУ, выдержки времени на прогрев и охлаждение;
Приоритетная логика включения вводов с электрической и программной блокировкой;
Две распределительные секции для отходящих линий;
Исполнение корпуса IP31, опционально IP54.

Поставка и условия

Шкаф АВР-PRS-К-3-02-С-160-SE изготавливается под заказ в срок 15–35 календарных дней;
Доставка по России до терминала ТК «Деловые линии»;
Гарантия 24 месяца от платформы PIRIS;
Оплата по безналичному расчёту; при необходимости заключается договор поставки.
