Шкаф АВР 40А с секционным контактором, 3 ввода, 2 секции распредления КЭАЗ — купить по выгодной цене

Артикул:

АВР-PRS-К-3-02-С-40-KEAZ
Производитель:

PIRIS
Тип коммутации АВР:

Контакторы
Исполнение:

Навесное
Габариты:

500×400×250 мм (высота×ширина×глубина)
Масса:

25 кг
Степень защиты:

IP 31
Направление ввода и вывода кабеля:

Снизу
Количество вводов:

3
Количество полюсов:

3 P
Номинальный ток:

40 А
Номинальная отключающая способность:

6 кА
Номинальное рабочее напряжение:

380 В
Напряжение цепей управления:

220 В
Тип расцепителя:

Электромагнитный и тепловой
Комплектующие:

КЭАЗ
Цвет корпуса:

RAL 7035
Рабочая температура:

от -35 до +40 °C

Шкаф АВР на контакторах, 40А, 3 ввода, с секционным контактором, 2 секции распределения

Шкаф автоматического ввода резерва АВР-PRS-К-3-02-С-40-KEAZ предназначен для автоматического управления электроснабжением от трёх источников питания (сеть / сеть / ДГУ) — двух сетевых вводов и дизель-генераторной установки. Система обеспечивает питание нагрузки от приоритетного ввода, при отклонении параметров сети выполняет автоматическое переключение на резервный ввод или ДГУ. После восстановления напряжения основной источник вводится в работу автоматически.

Коммутация вводов и секций выполняется силовыми и модульными контакторами КЭАЗ, в зависимости от мощности. Управление осуществляется программируемым логическим контроллером (ПЛК) Rievtech PR-14AC-R. Контроллер контролирует параметры всех вводов, формирует команды на переключение, управляет секционным контактором и запуском/остановкой ДГУ, включая выдержки времени на прогрев и охлаждение. Реализованы электрические и программные блокировки, исключающие одновременное включение несогласованных контакторов.

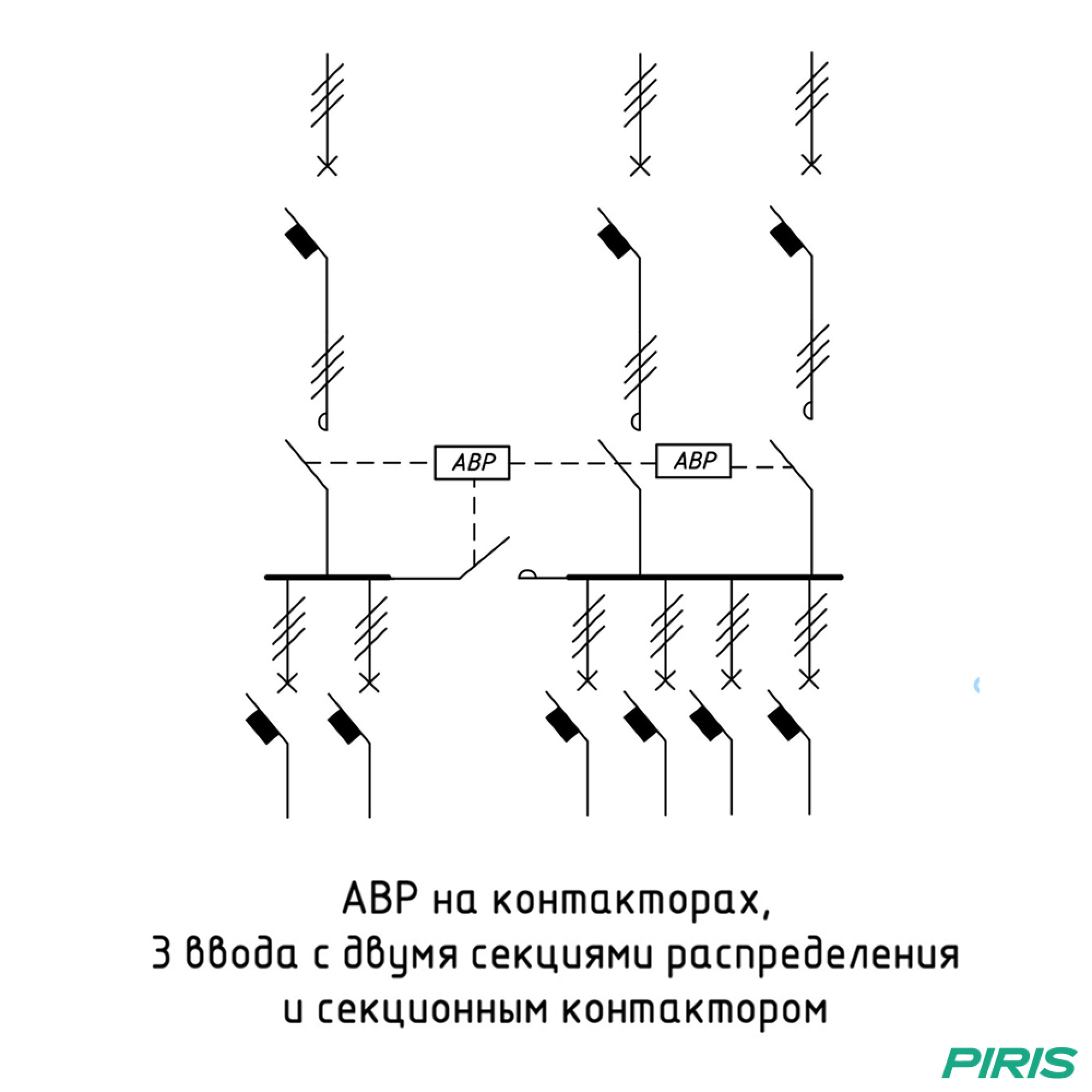

Схема построена с приоритетом вводов: основной → резервный → ДГУ. Наличие секционного контактора обеспечивает возможность раздельной или совместной работы шин. Конфигурация шкафа включает две распределительные секции для подключения отходящих линий. Стандартная степень защиты IP31 (опция IP54). Ввод кабелей — снизу, опционально сверху.

Ключевые функции

Автоматическое переключение питания между тремя вводами «сеть / сеть / ДГУ» с контролем параметров сети;
Управление контакторами КЭАЗ через ПЛК Rievtech PR-14AC-R;
Управление секционным контактором для объединения или раздельной работы секций шин;
Функции запуска и остановки ДГУ, выдержки времени на прогрев и охлаждение;
Приоритетная логика включения вводов с электрической и программной блокировкой;
Две распределительные секции для отходящих линий;
Исполнение корпуса IP31, опционально IP54.

Поставка и условия

Шкаф АВР-PRS-К-3-02-С-40-KEAZ изготавливается под заказ в срок 15–35 календарных дней;
Доставка по России до терминала ТК «Деловые линии»;
Гарантия 24 месяца от платформы PIRIS;
Оплата по безналичному расчёту; при необходимости заключается договор поставки.
