Шкаф АВР 2 ввода, 400А, схема 2в2 крест, на моноблоках Dekraft

Шкаф автоматического ввода резерва (АВР) АВР-PRS-МБ-2-00-KР-400-DEK предназначен для автоматического переключения питания между двумя равноценными вводами по схеме «2в2 крест». Конструкция выполнена на базе двух моноблоков АВР Dekraft серии 300 бренда Dekraft, что обеспечивает высокий уровень резервирования и надёжности системы электроснабжения.

Шкаф рассчитан на номинальный ток 400А и имеет два ввода — основной и резервный. Каждый ввод оснащён отдельным моноблоком АВР, что позволяет реализовать перекрёстное резервирование: при пропадании напряжения на одном вводе нагрузка автоматически переключается на другой с последующим самовозвратом при восстановлении сети.

Секция распределения в данной конфигурации отсутствует — шкаф служит исключительно для автоматического ввода резерва и передачи питания на внешние распределительные устройства. По требованию заказчика возможна установка дополнительной секции распределения или клеммных рядов для отходящих линий.

Система обеспечивает защиту от повышенного и пониженного напряжения, перекоса фаз, пропадания фазы, перегрузки и короткого замыкания. Механическая блокировка предотвращает встречное включение вводов. Настройки допускают изменение параметров: границы пониженного напряжения (160–200 В), повышенного (240–290 В), задержка перехода на резерв (0–180 с), задержка возврата на основной ввод (0–180 с).

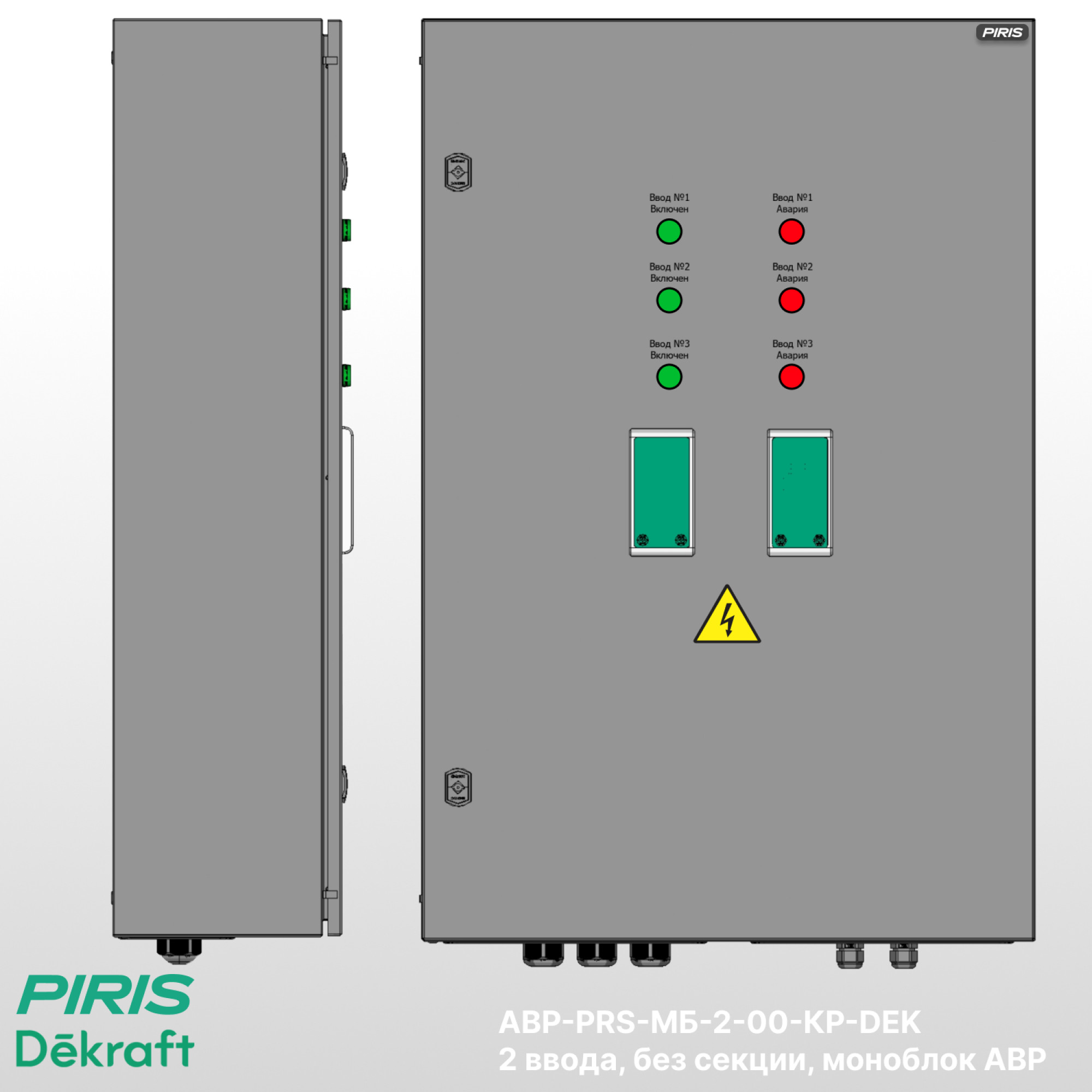

Корпус металлический, навесного исполнения, степень защиты IP31 (опционально IP54). На дверце расположены органы управления и световая индикация состояния вводов. Ввод кабелей осуществляется снизу, по согласованию — сверху.
