Шкаф АВР на 3 ввода, моноблок АВР, 1 секция распределения 32А, комлектующие CHINT

Артикул:

АВР-PRS-МБ-3-01-32-CHINT
Производитель:

PIRIS
Тип коммутации АВР:

Моноблок
Исполнение:

Навесное
Габариты:

1000×600×350 мм (высота×ширина×глубина)
Масса:

70 кг
Степень защиты:

IP 31
Направление ввода и вывода кабеля:

Снизу
Количество вводов:

3
Количество полюсов:

3 P
Номинальный ток:

32 А
Номинальная отключающая способность:

25 кА
Режим работы:

Автоматический и ручной
Номинальное рабочее напряжение:

380 В
Напряжение цепей управления:

220 В
Тип расцепителя:

Электромагнитный и тепловой
Потребляемая мощность:

< 10 Вт
Ресурс, циклов вкл/откл:

6000
Задержка перехода/возврат на резервный ввод :

от 0 с до 180 с
Задержка на запуск/останов резервного генератора:

от 0 с до 180 с
Рабочее время перехода (без временной задержки):

<3,5 с
Комплектующие:

CHINT
Цвет корпуса:

RAL 7035
Рабочая температура:

от -5 до +40 °C
Связь с противопожарной системой:

Да

Документы

Руководство по блоку АВР CHINT NXZM.pdf

Шкаф АВР 32А на моноблоках CHINT NXZM, 3 ввода, с 1 секцией распределения

Шкаф автоматического ввода резерва АВР-PRS-МБ-3-01-32-CHINT предназначен для автоматического переключения между тремя источниками питания — основным, резервным и дизель-генераторной установкой (ДГУ). Приоритет вводов задаётся через встроенные контроллеры моноблоков, по умолчанию активен 1-й ввод. Система обеспечивает стабильное питание нагрузки и самовозврат на основной ввод после восстановления номинальных параметров сети.

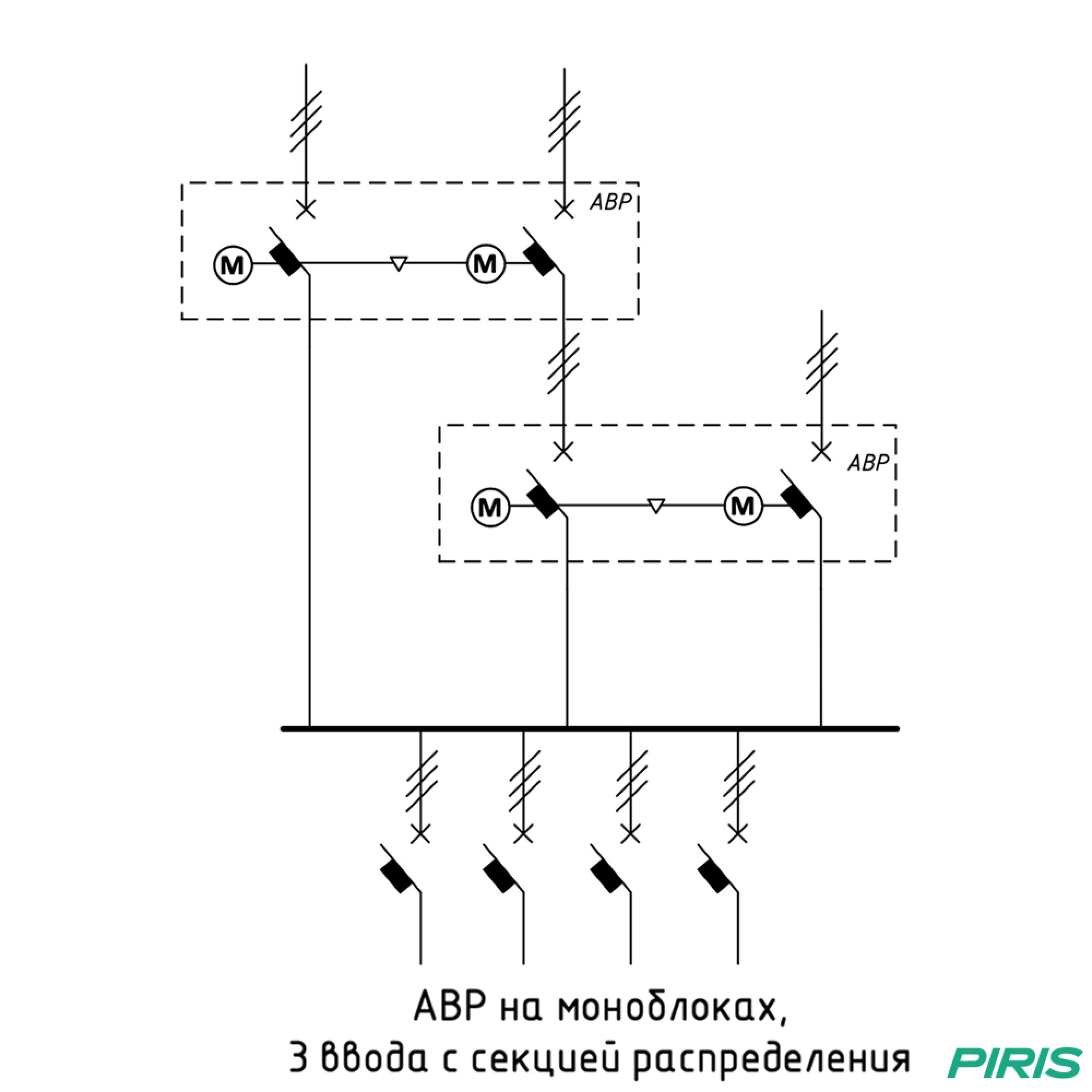

Коммутация выполнена на базе двух моноблоков АВР CHINT NXZM, с номинальным током 32А, с встроенными контроллерами, обеспечивающими функции мониторинга напряжения, задержки переключения, автоматического возврата и электрической блокировки вводов. Реализованы защиты от повышенного и пониженного напряжения, короткого замыкания, потери фазы и одновременного включения источников.

Конфигурация шкафа включает одну секцию распределения для подключения отходящих линий. На дверце установлены элементы индикации и выносные дисплеи для контроля состояния вводов. Ввод кабелей — снизу (опционально сверху). Корпус металлический, степень защиты IP31, возможна комплектация корпусом IP54. Максимальная мощность подключаемого генератора зависит от номинального тока 32А.

Шкаф АВР-PRS-МБ-3-01-32-CHINT применяется на объектах, требующих высокой надёжности электроснабжения: промышленных предприятиях, медицинских учреждениях, дата-центрах, объектах ЖКХ, коммерческой недвижимости и инфраструктуре связи.

Ключевые функции

Автоматическое переключение между тремя вводами «сеть / сеть / ДГУ» с приоритетом 1-го ввода;
Моноблоки АВР CHINT NXZM со встроенными контроллерами и функцией самовозврата;
Защита от повышенного/пониженного напряжения, потери фазы и короткого замыкания;
1 секция распределения для подключения отходящих линий;
Индикация состояния и выносной дисплей на дверце шкафа;
Корпус IP31, опционально IP54.

Поставка и условия

Шкаф АВР-PRS-МБ-3-01-32-CHINT изготавливается под заказ в срок 15–35 календарных дней;
Доставка по России до терминала ТК «Деловые линии»;
Гарантия 24 месяца от платформы PIRIS;
Оплата по безналичному расчёту; при необходимости заключается договор поставки.
