Шкаф управления задвижкой ШУЗ-PRS 220В 2,2 кВт на 1 задвижку LS

Шкаф управления задвижкой ШУЗ-PRS-220-1-2,2-LS предназначен для управления одним электроприводом запорной арматуры с напряжением питания 220 В и мощностью 2,2 кВт. Шкаф обеспечивает подачу команд на открытие, закрытие и останов электропривода, а также коммутацию и защиту его силовой цепи.

ШУЗ применяется в системах водоснабжения, водоотведения, тепловых пунктах, насосных станциях, системах пожаротушения, вентиляции, технологических линиях и других инженерных системах, где требуется управление электроприводной задвижкой.

Управление электроприводом
Шкаф позволяет управлять задвижкой командами «Открыть», «Закрыть» и «Стоп». Управление может выполняться с органов управления на двери шкафа или по внешним сигналам от системы автоматики.

Коммутация и защита силовой цепи
Для электропривода предусматриваются коммутационные и защитные элементы, подобранные под рабочее напряжение и мощность нагрузки.

Контроль положения задвижки
При наличии концевых выключателей в электроприводе шкаф может принимать сигналы положений «Открыто» и «Закрыто». Эти сигналы используются для индикации состояния задвижки и могут передаваться во внешнюю систему автоматики или диспетчеризации.

Ручной и автоматический режим
В ручном режиме управление выполняется с кнопок или переключателей на двери шкафа. В автоматическом режиме шкаф принимает команды от внешнего контроллера, системы диспетчеризации, шкафа управления насосами или другого технологического оборудования.

В качестве основной силовой комплектации используется оборудование LS: автоматические выключатели, контакторы, элементы защиты, клеммные соединения, кнопки управления и светосигнальная арматура. Конкретный состав оборудования определяется электрической схемой, мощностью привода, количеством сигналов управления и требованиями проекта.

Типовая схема шкафа предусматривает управление одним электроприводом. При необходимости в шкаф могут быть заведены сигналы от концевых выключателей, аварийных контактов привода, внешнего кнопочного поста, контроллера или системы диспетчеризации.

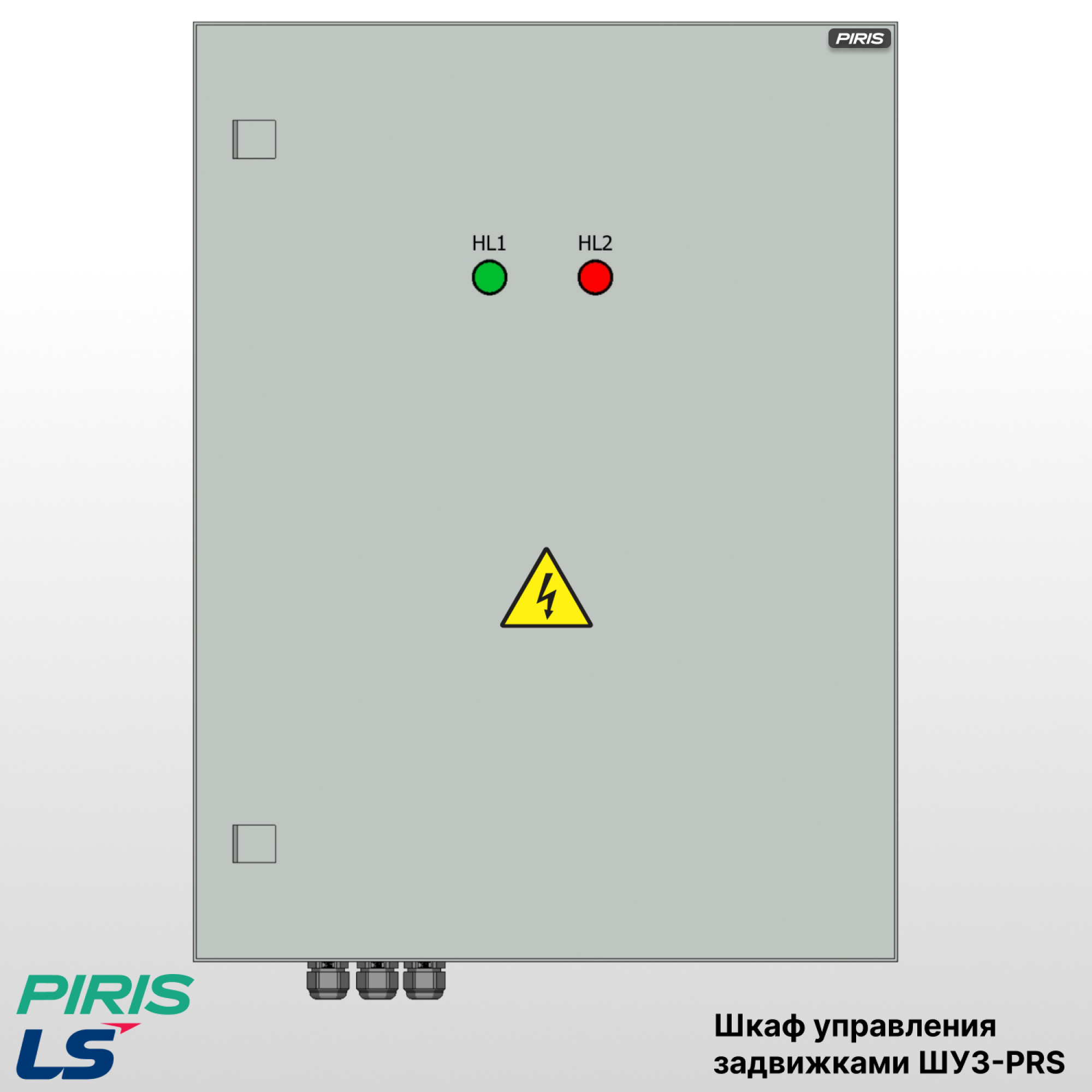

Дверь шкафа оснащается органами управления и индикации. Типовой набор может включать индикацию питания шкафа, индикацию работы привода, положения «Открыто» / «Закрыто», а также аварийную индикацию при наличии соответствующих сигналов от электропривода или защитной аппаратуры.

Номинальное рабочее напряжение шкафа — 220 В. Напряжение цепей управления — 220 В, если иное не предусмотрено проектом. Степень защиты корпуса — IP54, цвет корпуса — RAL 7035. Исполнение шкафа, габариты и способ установки определяются составом оборудования и требованиями объекта.

ШУЗ-PRS-220-1-2,2-LS подходит для типовых задач управления одной задвижкой с электроприводом 220 В мощностью 2,2 кВт. Для объектов с другими параметрами PIRIS изготавливает шкафы управления задвижками на 1, 2, 3 и 4 электропривода, с напряжением питания приводов 24 В, 220 В или 220 В, а также решения по индивидуальному техническому заданию.
