Шкаф ВРУ-3-28, 250А

Назначение

Устройства ВРУ-3 необходимы для ввода и учета электрической энергии, а также защиты отходящих линий распределительных и групповых цепей при коротком замыкании и перегрузкам по току в трехфазных сетях напряжением 380 / 220В.

Конструкция

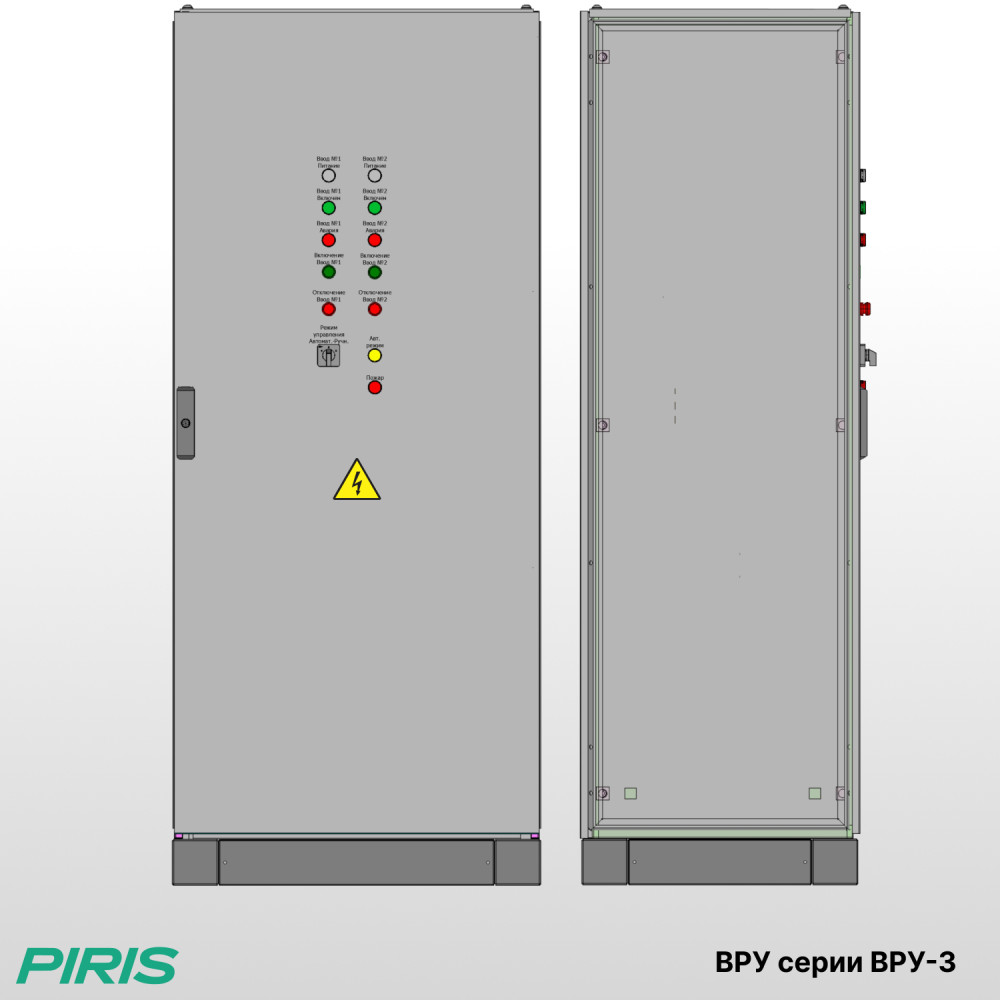

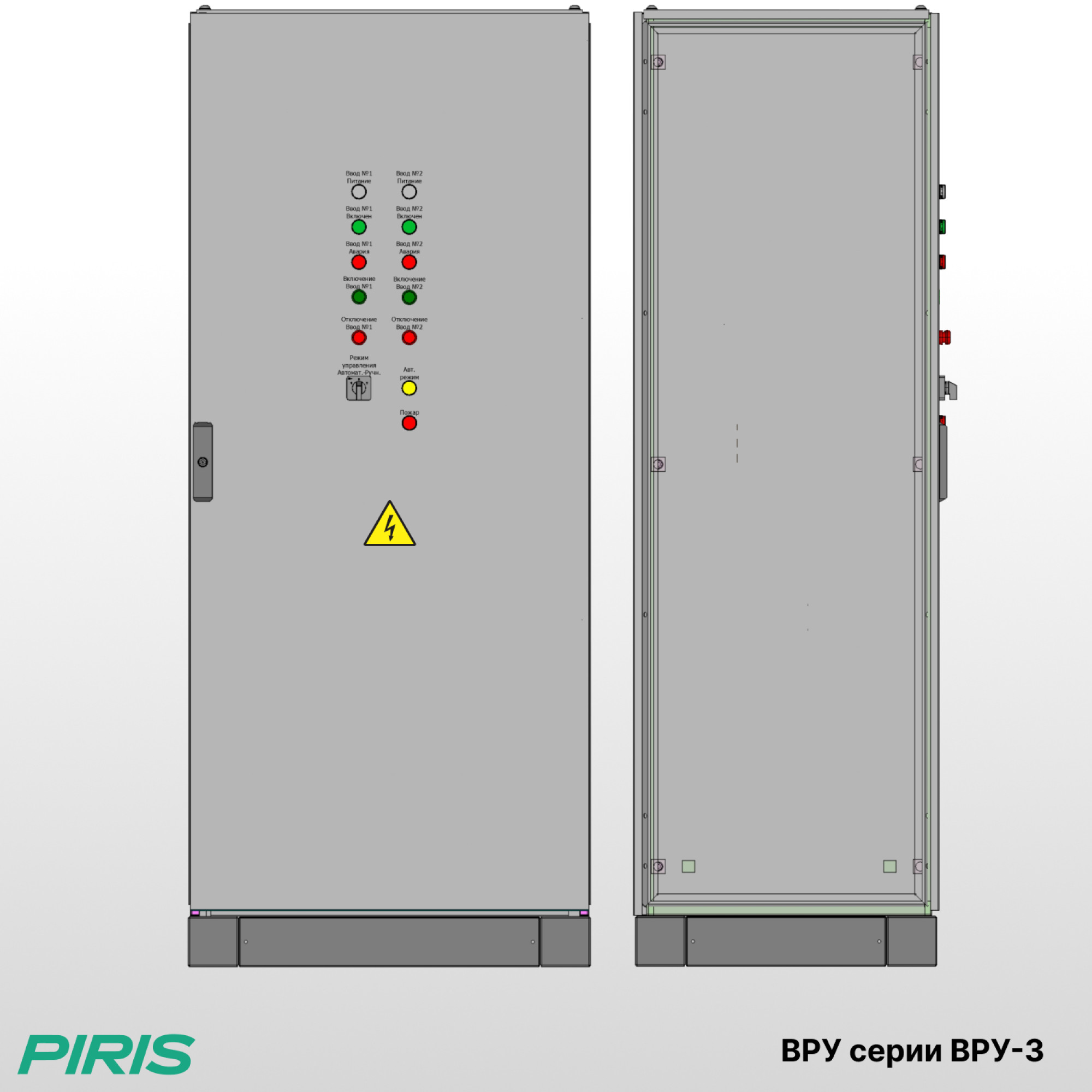

Вводно-распределительное устройство ВРУ-3 представляет собой металлический корпус напольного исполнения одностороннего обслуживания, состоящий из передней и задней рамы в сборе. Угол открывания двери не менее 95°. Устройство комплектуется внутренней рамой в зависимости от назначения ВРУ, внутри которого размещаются аппараты управления и распределения, счетчики электроэнергии, фотореле или таймеры, а также шины c различными элементами конструкции. Пространство шкафа разделено на отсеки для установки оборудования. Боковые панели съемные, что при рядном расположении нескольких распределительных устройств позволяет минимизировать длину соединительных проводов.

Вводные панели обеспечивают питание напряжением 0,4 кВ от нескольких источников, с возможностью переключения питания между секциями и возможностью учета электрической энергии. Они состоят из силовой коммутационной аппаратуры: переключателей ПЦ-2 или блок-выключателей БПВ-2, измерительных трансформаторов тока, предохранителей типа ППН и счетчиков электроэнергии. Также, по требованию заказчика, может быть установлено дополнительное оборудование: конденсаторы помехозащищающие, ограничители перенапряжений, испытательные коробки. В каждой панели установлено освещение. Электрический монтаж выполнен шинами и проводом.

В нижней части на передней раме предусмотрена шина заземления и нулевая рабочая шина, соединенные между собой съемной перемычкой. Ввод и вывод питающих и отходящих кабелей предусмотрен снизу. Линия электропитания подключается к вводному выключателю, оперирование которым осуществляется с помощью рукоятки расположенной на раме шкафа. Отходящие линии подключаются к соответствующим группам предохранителей. Степень защиты со стороны дна шкафа IP00. В устройствах, имеющих степень защиты IР54, на дверцу нанесен полиуретановый уплотнитель и установлен цоколь с сальниковыми вводами. Дверца шкафа запирается замком.

Структура условного обозначения

ВРУ	-	Х	-	ХХ	-	ХХ
①		②		③		④

①	Вводно-распределительное устройство
②	Серия разработки:3
③	Тип:  10-14 - вводная  20-31 - распределительная  40-43 - вводно-распределительная
④	Обозначение климатического исполнения и категории размещения

Пример записи условного обозначения вводно-распределительного устройства серии ВРУ-3 со степенью защиты оболочки IP31, вводного типа 11, климатического исполнения УХЛ4: ВРУ-3-11-УХЛ4

Условия эксплуатации

Высота над уровнем моря до 2000 м;
Предельные рабочие значения температуры окружающего воздуха от -20 °С до +40 °С;
Относительная влажность окружающего воздуха не более 80% при температуре +20 ° С;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию с атмосферой типа II;
Группа условий эксплуатации в части воздействия механических факторов внешней среды – М2.
