Тип коммутации
Количество вводов
Секции распределения
Проектная цена с НДС
663 941 ₽
Срок производства от 12 дней

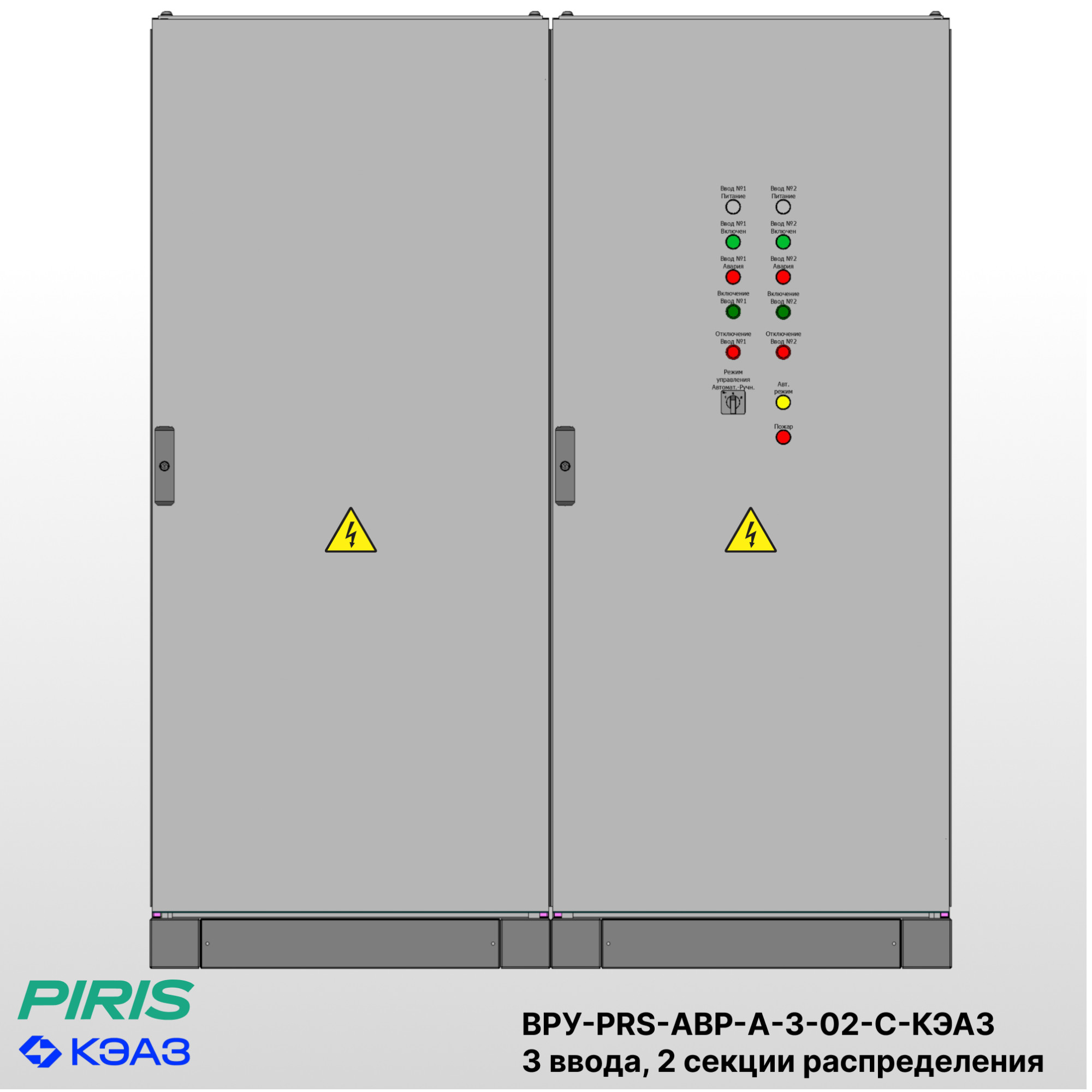

Вводно-распределительное устройство ВРУ-PRS-АВР-А-3-02-С-40-KEAZ предназначено для приёма, распределения и автоматического переключения питания между тремя источниками — двумя независимыми сетевыми вводами и дизель-генераторной установкой (ДГУ). Система обеспечивает бесперебойное электроснабжение электроприёмников 1-й категории, допускающее кратковременный перерыв только на время переключения между источниками.
Коммутация вводов и секций выполнена на автоматических выключателях КЭАЗ в литом корпусе с моторными приводами. Управление осуществляется программируемым логическим контроллером (ПЛК) Rievtech PR-14AC-R, который выполняет контроль напряжения и частоты на каждом вводе, формирует команды на переключение и управляет запуском/остановкой ДГУ. Контроллер обеспечивает приоритетную схему включения «сеть 1 → сеть 2 → ДГУ» с самовозвратом при восстановлении основного питания.
Секционный автомат выполняет функцию разделения и объединения шинных секций, обеспечивая гибкость в управлении нагрузкой и повышая надёжность системы. В каждой секции распределения установлены отходящие автоматы КЭАЗ соответствующих номиналов, обеспечивающие защиту отходящих линий от перегрузок и коротких замыканий.
Функциональные возможности
• Автоматическое переключение между тремя источниками питания (сеть / сеть / ДГУ).
• Управление моторными приводами автоматов и секционным выключателем.
• Контроль параметров сети: фазы, частоты и уровня напряжения.
• Запуск и останов ДГУ, выдержки на прогрев и охлаждение.
• Блокировки, исключающие одновременное включение несогласованных вводов.
• Индикация режимов и возможность ручного управления.
Учёт электроэнергии выполняется по каждому вводу с помощью счётчиков Меркурий 234 ARTM-03 PBR.R, 5(10) А, 3×230/400 В, 0,5S, 2×RS-485 — 3 шт. Счётчики интегрируются в системы АСКУЭ через интерфейс RS-485.
Корпус шкафа цельносварной, металлический, степень защиты — IP31 (опционально IP54). Исполнение — напольное и навесное. Ввод кабелей осуществляется снизу, при необходимости возможно верхнее подключение по требованию заказчика.
Преимущества работы с нами
В короткий срок рассчитаем вам точную смету по проекту, объясним нюансы изготовления и предложим наиболее подходящие конструктивные решения. Поможем составить описательную часть проекта. Впоследствии изготовим конечному заказчику рассчитанные НКУ на нашем производственном предприятии в сжатые сроки. Действует программа стимулирования.
Поставим необходимые электромонтажные изделия, а также изготовим шкафы и щиты для энергоснабжения объекта точно в срок. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Отлаженная логистика нашими силами и за наш счет.
Поставим продукцию в соответствии с требованиями службы эксплуатации точно в срок и по минимальной цене.
Обеспечим быстрое согласование заявки с вашим энергетиком.
С удовольствием участвуем во внутренних тендерах предприятий среди поставщиков для предложения наиболее правильного технического решения и оптимальной стоимости.
Отлаженная логистика нашими силами и за наш счет.
Изготовим для вас надежное изделие, которое полностью решит требуемую технологическую задачу, либо поставим необходимые комплектующие для самостоятельной сборки. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Вы получите безаварийную и постоянную работу участка электроснабжения без простоев и потерь от недопроизводства.
Все комплектующие для сборки шкафов АВР мы получаем по оптовой цене без наценок посредников. Это позволяет нам предложить своим клиентам максимально выгодные условия.
Примеры наших проектов ВРУ
Производственная площадка
Общая площадь производственных помещений 900 м²: сборочный цех, цех металлообработки, склад комплектующих и готовой продукции. На производстве заняты более 80 мастеров и инженеров.
Кабельно-проводниковая продукция и медная шина для производства только ГОСТ.
Металлокорпуса для ВРУ мы изготавливаем самостоятельно из холоднокатаного стального листа. Так мы приводим к единому стандарту все конструкции серийных распределительных шкафов из каталога.
Для производства напольных корпусов мы используем только оцинкованный металл толщиной 2 мм для большей стойкости к коррозии и жесткости каркаса. Для навесных шкафов используем холоднокатаный стальной лист толщиной 1,5 мм.
В цехе металлообработки стоит один координатно-револьверный пробивной пресс Abamet AMPe-750 и два гидравлических листогибочных пресса Abamet AMB-10031.
Сертифицированное качество
На все устройства ввода и распределения электроэнергии даём расширенную гарантию 2 года. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
У нас есть обязательный сертификат на продукцию собственного производства ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификаты менеджмента качества ISO 9001:2005 / DAkkS DIN EN ISO 9001:2015. Поэтому мы так уверены в качестве своей продукции.
