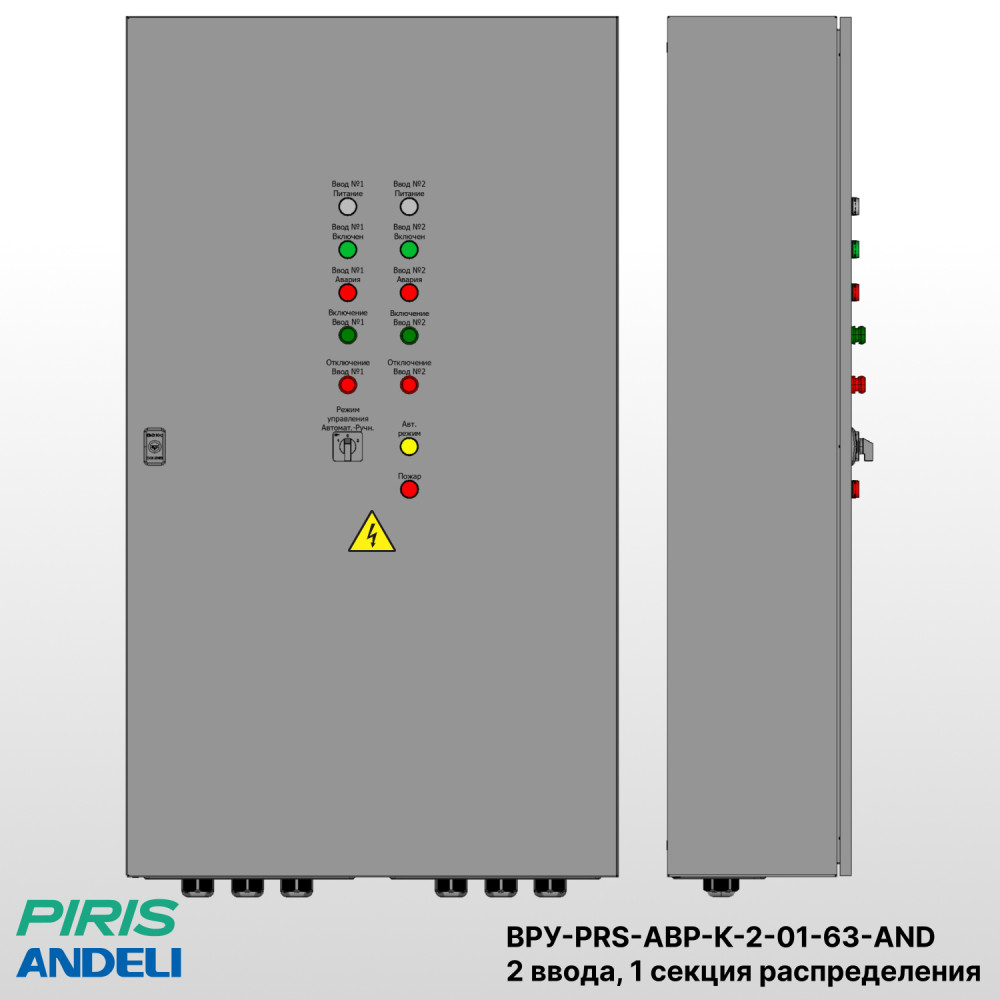

Шкаф ВРУ с АВР — автоматический ввод резерва 63А, на контакторах Andeli, 2 ввода, с 1 секцией распределения

Вводно-распределительное устройство с автоматическим вводом резерва ВРУ-PRS-АВР-К-2-01-63-AND предназначено для автоматического переключения питания между двумя независимыми вводами и распределения нагрузки по отходящим линиям. Шкаф обеспечивает надёжное электроснабжение электроприёмников 1-й категории, где перерыв в питании недопустим.

Коммутация вводов выполнена силовыми контакторами Andeli с номинальным током 63А. Управление процессом переключения осуществляется программируемым логическим контроллером (ПЛК) Rievtech PR-14AC-R, который производит контроль параметров сети, автоматическое включение резервного ввода при аварии и самовозврат на основной при восстановлении номинальных значений. В схеме реализованы электрические и программные блокировки, предотвращающие одновременное включение обоих вводов.

Скорость переключения
Время срабатывания силовых контакторов составляет в среднем 20–60 мс на включение и 15–40 мс на отключение. С учётом времени обработки сигналов контроллером и логических задержек, общая скорость переключения системы АВР обычно не превышает 0,3–0,5 с, что обеспечивает быстрое восстановление питания без заметных просадок для большинства нагрузок.

Учёт электроэнергии осуществляется по каждому вводу с помощью счётчиков Меркурий 234 ARTM-03 PBR.R, 5(10) А, 3×230/400 В, 0,5S, 2×RS-485 — 2 шт., поддерживающих интеграцию в системы АСКУЭ по интерфейсу RS-485.

Секция распределения предназначена для подключения отходящих линий и оснащается автоматическими выключателями Andeli соответствующих номиналов, обеспечивающими защиту от перегрузок и коротких замыканий. Конструкция секции предусматривает удобное подключение кабелей, маркировку цепей и установку дополнительных модулей при необходимости. Корпус шкафа цельносварной, со степенью защиты IP31 (опционально IP54), исполнение — навесное или напольное. Ввод кабелей осуществляется снизу, при необходимости возможно верхнее подключение по запросу заказчика.
