ВРУ с АВР 160А, 2 ввода, на моноблоках CHINT NXZM, без распределения

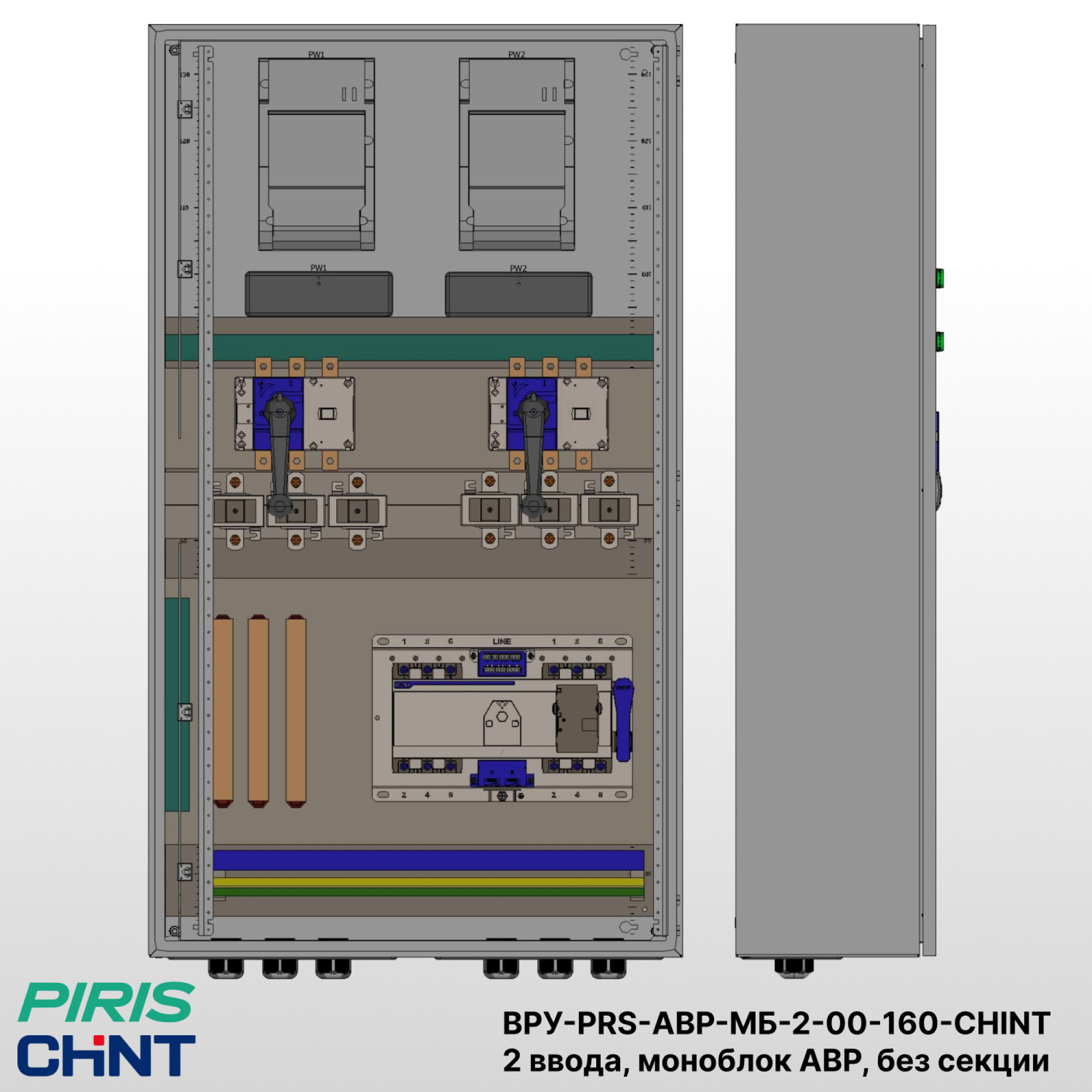

ВРУ-PRS-АВР-МБ-2-00-160-CHINT — вводно-распределительное устройство на два ввода с автоматическим вводом резерва на базе моноблока CHINT NXZM-160S/3BT 160A Icn=35 кА. Шкаф предназначен для приёма питания, автоматического переключения нагрузки между двумя источниками и коммерческого учёта электроэнергии по каждому вводу.

Решение применяется для электроприёмников 1-й категории, где перерыв питания допускается только на время переключения. Исполнение — без секции распределения: шкаф выполняет функции ввода, учёта и резервирования, а распределение по отходящим линиям выполняется в последующих щитах объекта.

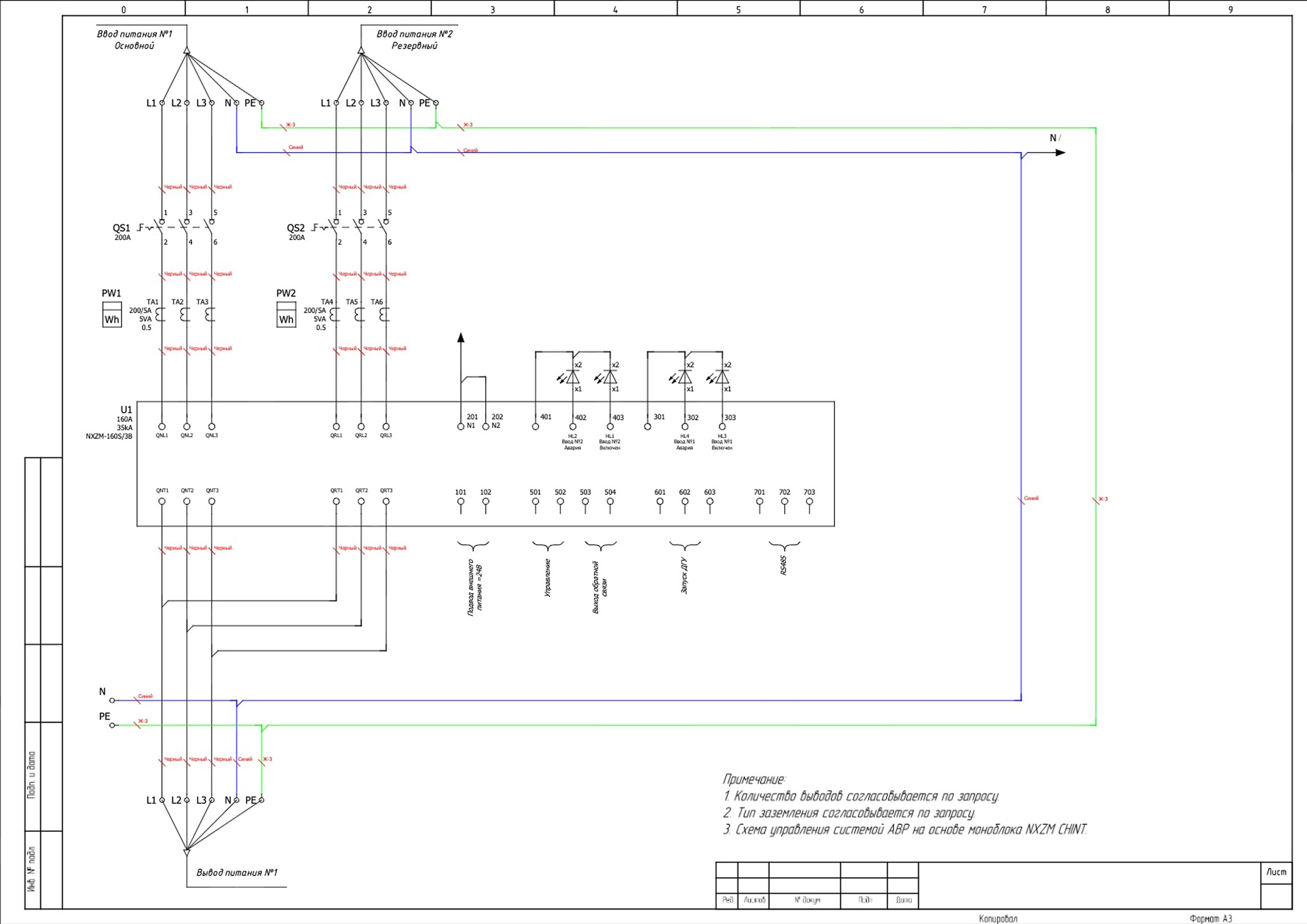

Коммутация вводов выполнена моноблочным устройством АВР CHINT NXZM-160S/3BT 160A с номинальной отключающей способностью 35 кА. Устройство рассчитано на работу в трёхфазных сетях до 400 В, относится к микропроцессорному типу и имеет категорию применения AC-33B.

Работа АВР
Моноблок контролирует напряжение на основном и резервном вводах. При аварии основного ввода нагрузка переводится на резервный. После восстановления напряжения возможен автоматический возврат на основной ввод либо работа без автоматического возврата — в зависимости от настройки.

Контроль сети
АВР контролирует обрыв фазы, пониженное и повышенное напряжение на обоих вводах. Переключение выполняется при выходе параметров сети за заданные пределы.

Настройки
Нижний порог напряжения — 160–200 В, верхний порог — 240–290 В. Задержка переключения и задержка возврата регулируются в диапазоне 0–180 с.

Перерыв питания
ВРУ с АВР не является источником бесперебойного питания. При переключении питание нагрузки прерывается на время работы механизма и заданной выдержки. Для NXZM-160 рабочее время переключения контактов — ориентировочно 2,8 с ±10% без учёта пользовательской задержки.

На каждом вводе перед моноблоком установлены выключатели-разъединители CHINT NH40-250/3, 3P, 200A. Они позволяют вручную отключить соответствующий ввод при обслуживании, испытаниях или выводе цепи из работы.

Коммерческий учёт выполняется по каждому вводу счётчиками Меркурий 234 ARTM-03 PBRR, 5(10)А, 3×230/400В, класс точности 0,5S, интерфейс 2×RS-485. Для измерения тока применяются трансформаторы тока 200/5А класса точности 0,5.

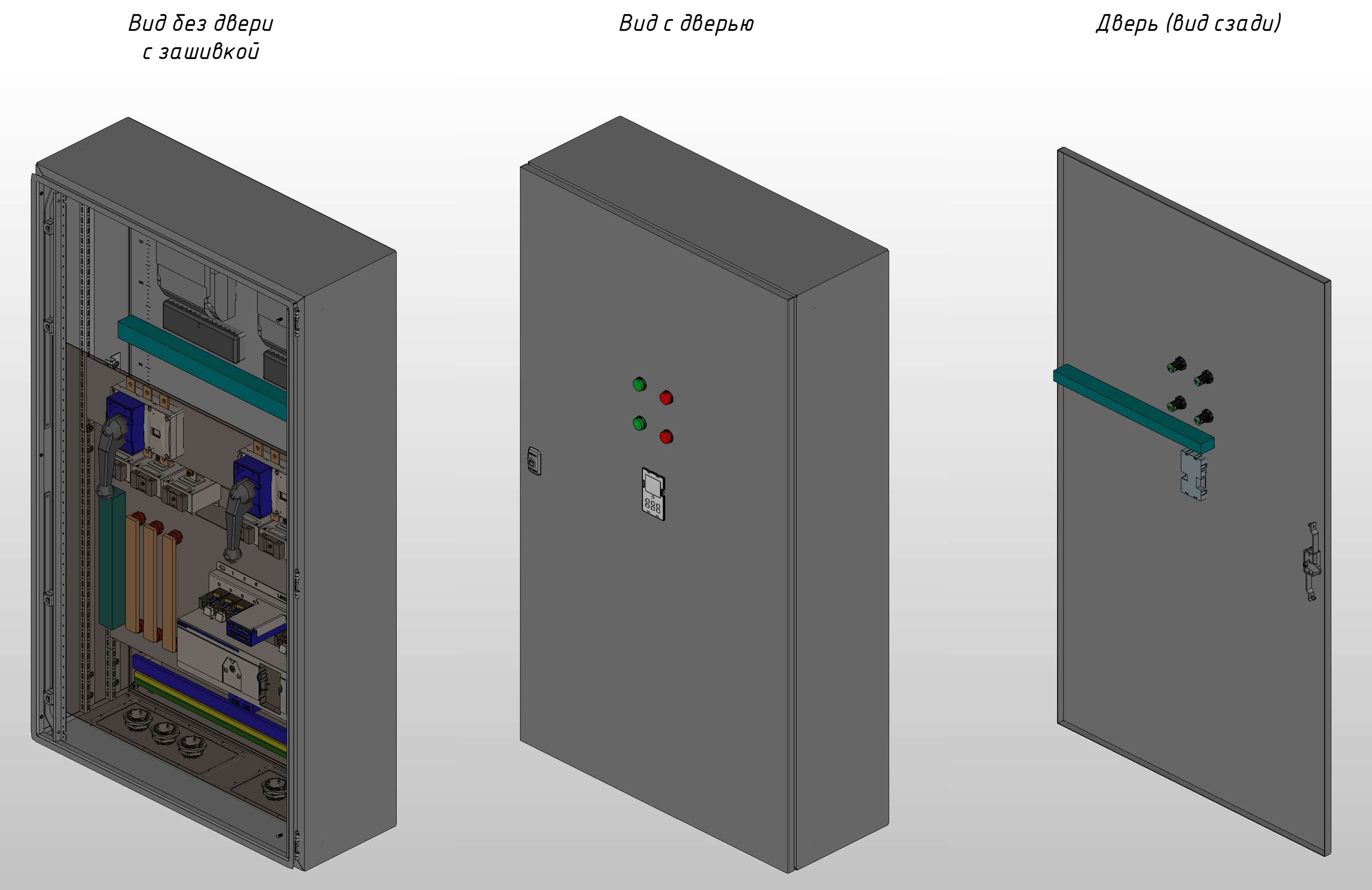

На двери шкафа предусмотрена индикация состояния вводов: «Ввод №1 включен», «Ввод №1 авария», «Ввод №2 включен», «Ввод №2 авария», а также выносной дисплей управления и индикации АВР.

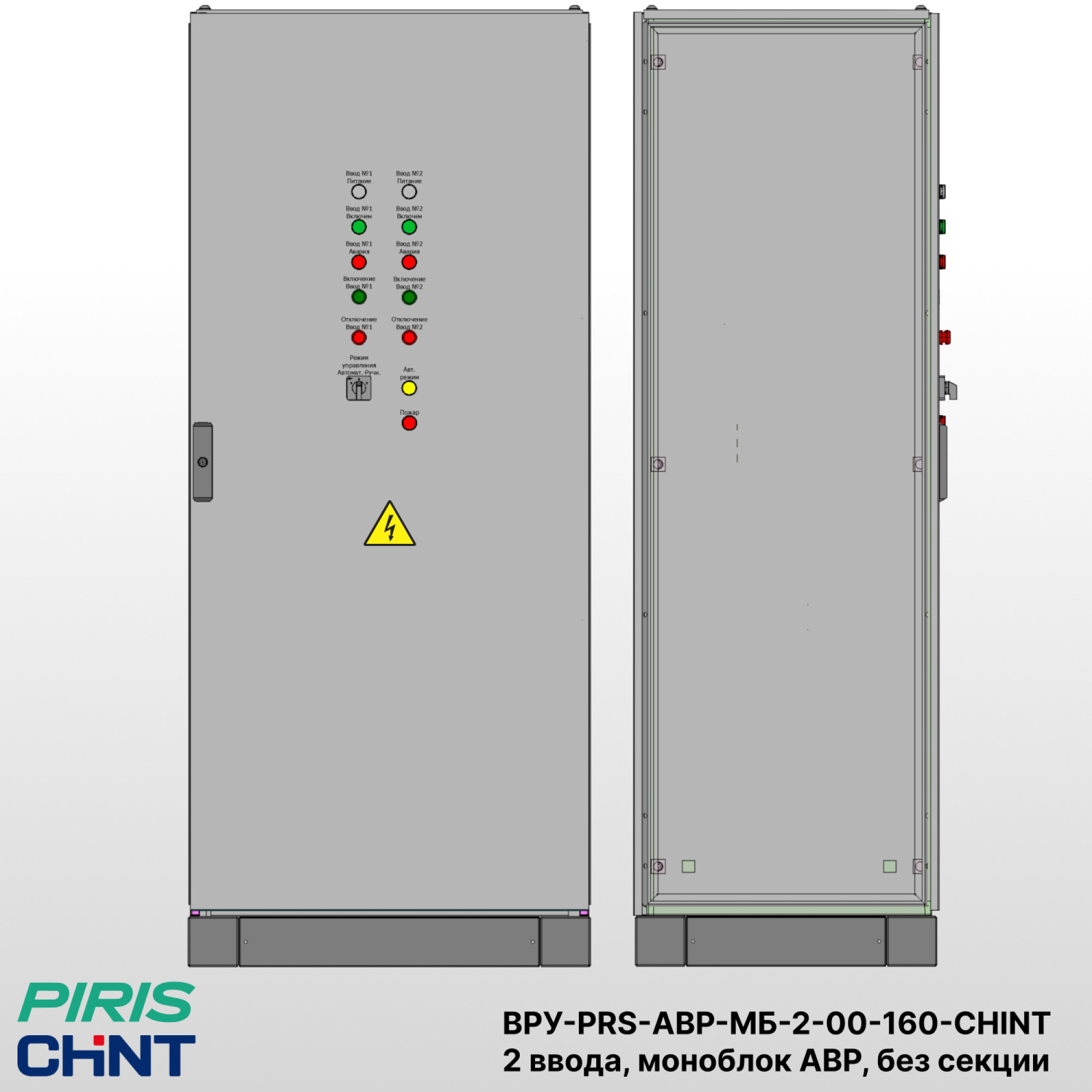

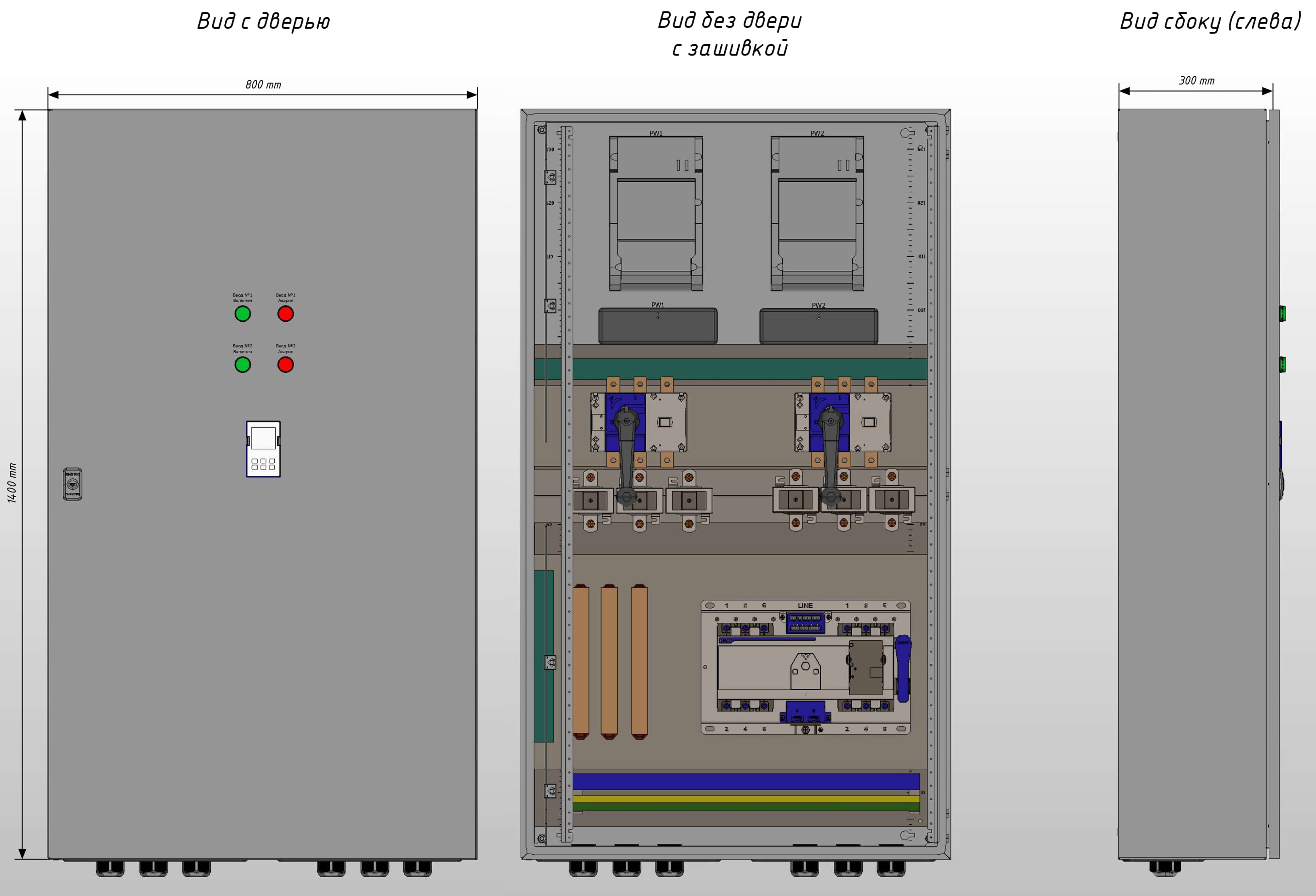

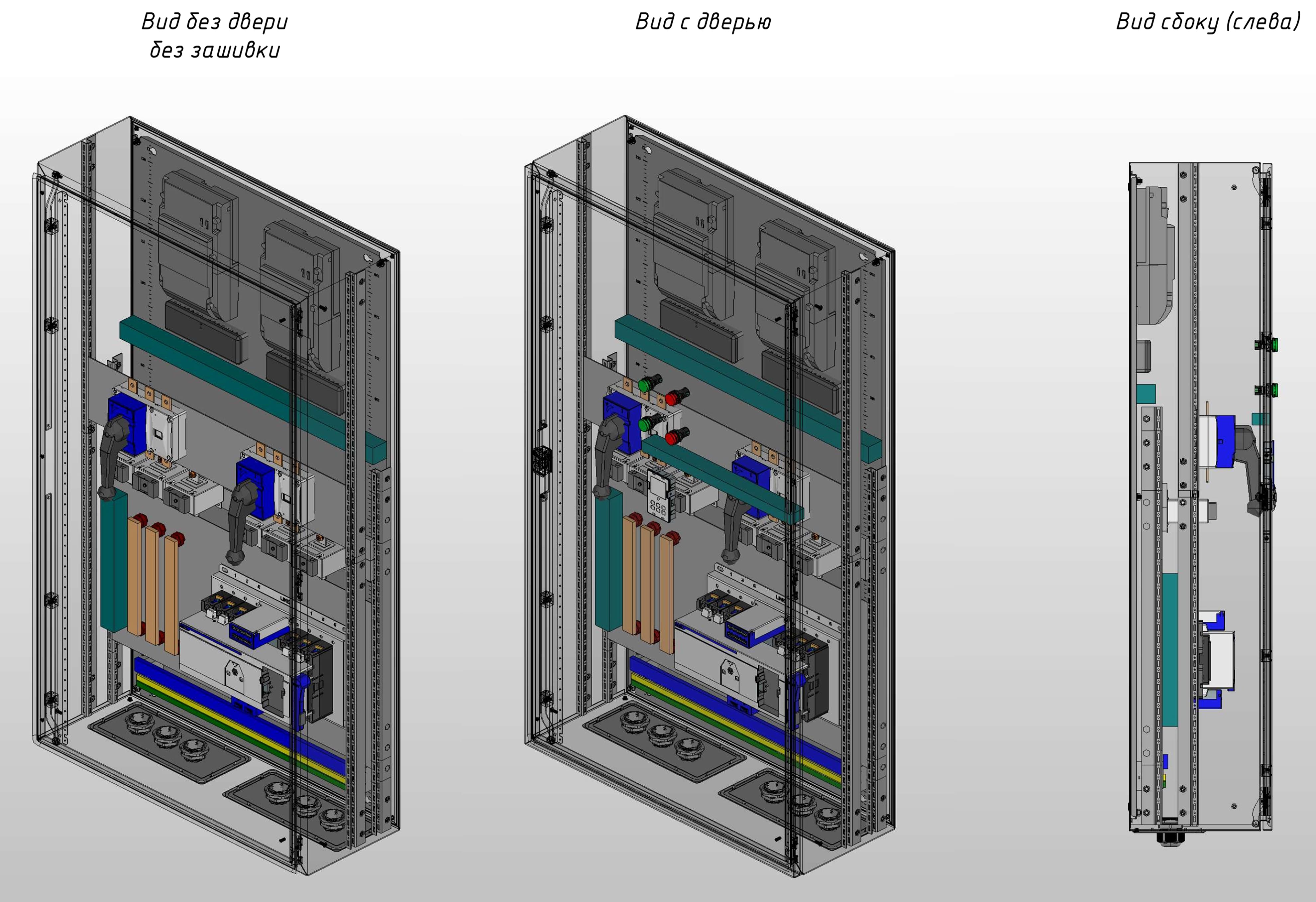

Корпус — металлический, навесного исполнения, цвет RAL7035, степень защиты IP31. Габариты шкафа — 1400×800×300 мм. Ввод и вывод кабелей предусмотрены снизу. Внутри устанавливается защитная зашивка для ограничения доступа к токоведущим частям.

Где применяется ВРУ

Вводно-распределительные устройства (ВРУ) применяются для ввода и распределения питания 0,4 кВ на объектах, где важны понятная схема, обслуживаемость и корректная организация вводов/распределения. Исполнение подбирается по току, количеству вводов, степени защиты (IP) и наличию АВР/секции распределения.
