Шкаф АВР на 2 ввода, на мотор-автоматах, 40А, CHINT

Арт: АВР-PRS-А-2-00-40-CHINT

Характеристики

Документы

Описание

Задать вопрос

  • Артикул:
    АВР-PRS-А-2-00-40-CHINT
  • Производитель:
    PIRIS
  • Тип коммутации АВР:
    Мотор-автоматы
  • Документация:
    Разработана
  • Исполнение:
    Навесное
  • Масса:
    290 кг
  • Степень защиты:
    IP 31
  • Направление ввода и вывода кабеля:
    Снизу
  • Количество вводов:
    2
  • Количество полюсов:
    3 P
  • Номинальный ток:
    40 А
  • Номинальная отключающая способность:
    50 кА
  • Режим работы:
    Автоматический и ручной
  • Номинальное рабочее напряжение:
    380 В
  • Напряжение цепей управления:
    220 В
  • Учет электроэнергии:
    Нет
  • Тип расцепителя:
    Термомагнитный нерегулируемый
  • Секция распределения:
    Без секции распределения
  • Тип заземления:
    TN-C, TN-S, TN-C-S
  • Тип покрытия:
    Порошковая покраска
  • Высота, мм:
    1200
  • Ширина, мм:
    800
  • Глубина, мм:
    300
  • Комплектующие:
    CHINT
  • Цвет корпуса:
    RAL 7035

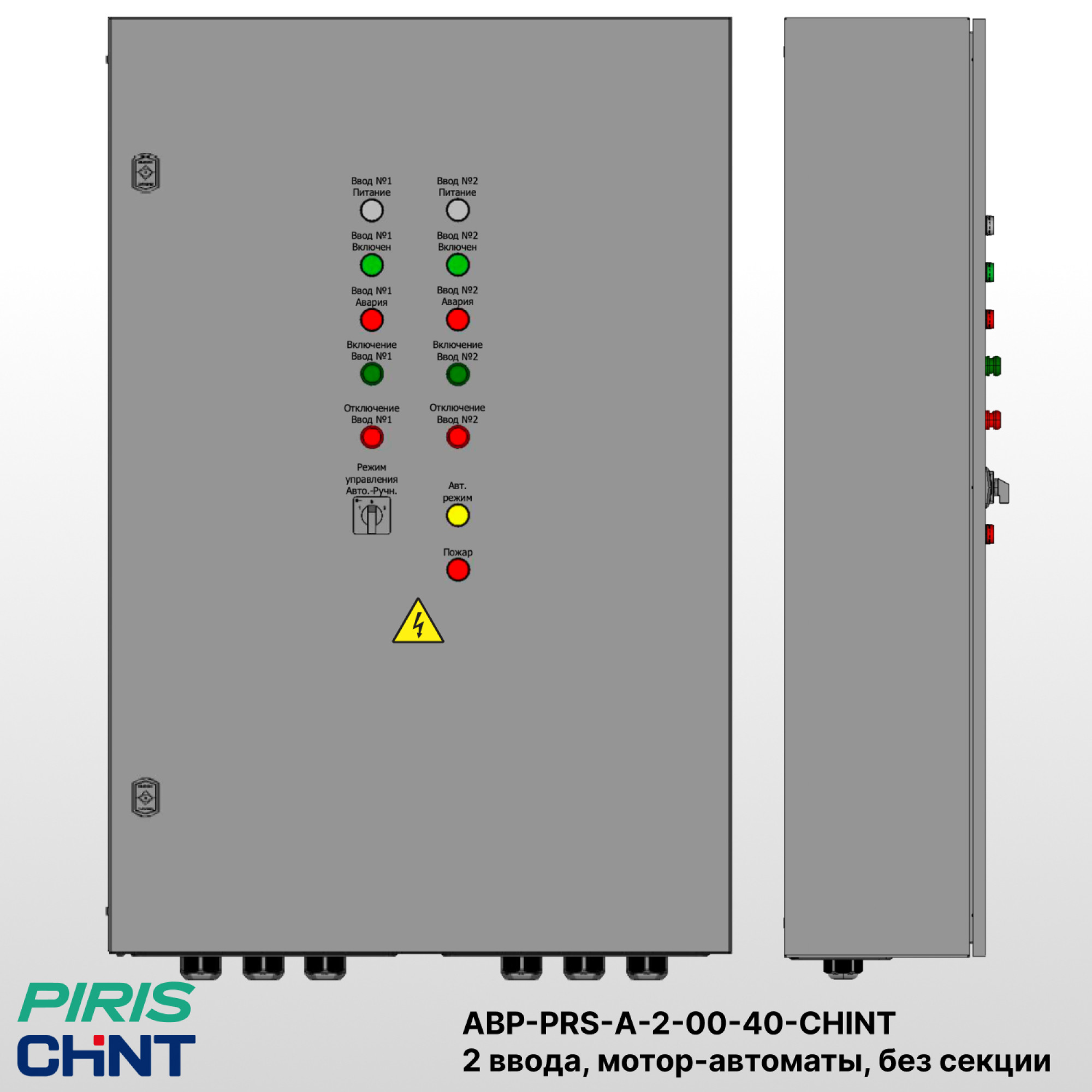

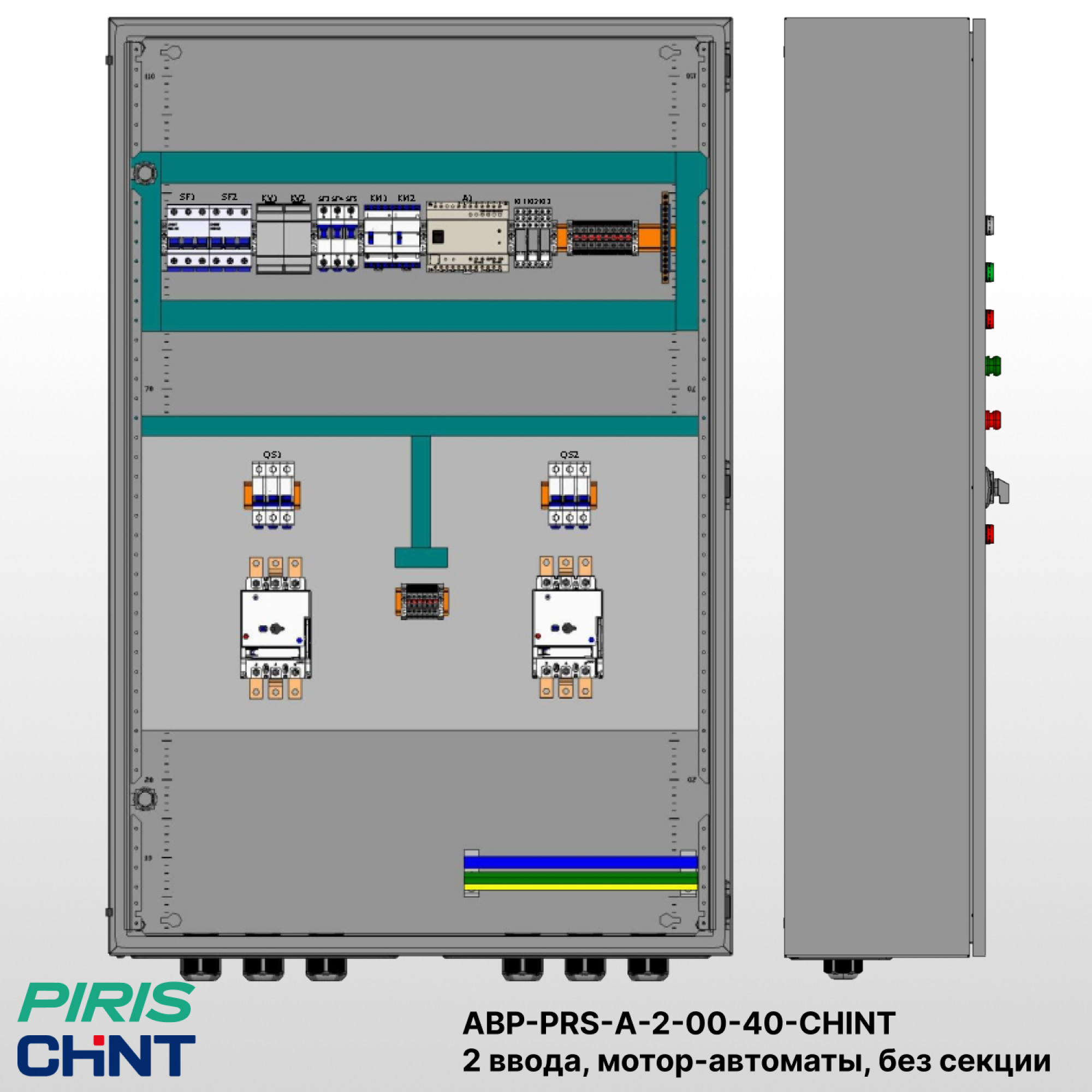

Шкаф АВР-PRS-А-2-00-40-CHINT

Шкаф автоматического ввода резерва — АВР-PRS-А-2-00-40-CHINT навесного исполнения, из цельносварного корпуса в габаритах 1200×800×300 со степенью защиты IP31, предназначен для автоматического переключения питания между основным и резервным вводами для электроприёмников 1-й категории, когда перерыв в электроснабжении недопустим.

На каждом вводе установлен выключатель нагрузки CHINT NH4 3P 63А, который выполняет следующие функции:

Безопасность персонала
Обеспечивает видимый разрыв цепи на стороне ввода и безопасные условия при проведении электромонтажных работ.

Возможность ручного управления
Рубильники на вводе являются резервными устройствами отключения вводов, что увеличивает надёжность и стабильность.

Вариативность настройки
Настройка переключений и режимов работы вводов с помощью ПЛК PR-14AC-R Rievtech может производиться клиентом по заданному сценарию.

АВР-PRS-А-2-00-40-CHINT оснащен системой автоматического ввода резерва. Управление осуществляется автоматическими выключателями в литом корпусе CHINT NXM-63S/3P 40А 25кА с моторными приводами. Ресурс выходных реле контроллера — до 100 000 коммутационных циклов при номинальной нагрузке (AC-1), что обеспечивает длительную и стабильную работу.

Контроль напряжения на вводах осуществляется с помощью реле контроля напряжения РНПП-311М-УХЛ3.1, установленных на каждом вводе.

Область применения АВР-PRS-А-2-00-40-CHINT включает жилые комплексы, административные здания, промышленные предприятия, медицинские учреждения, дата-центры и другие объекты, где требуется автоматическое резервирование питания без встроенного распределения.

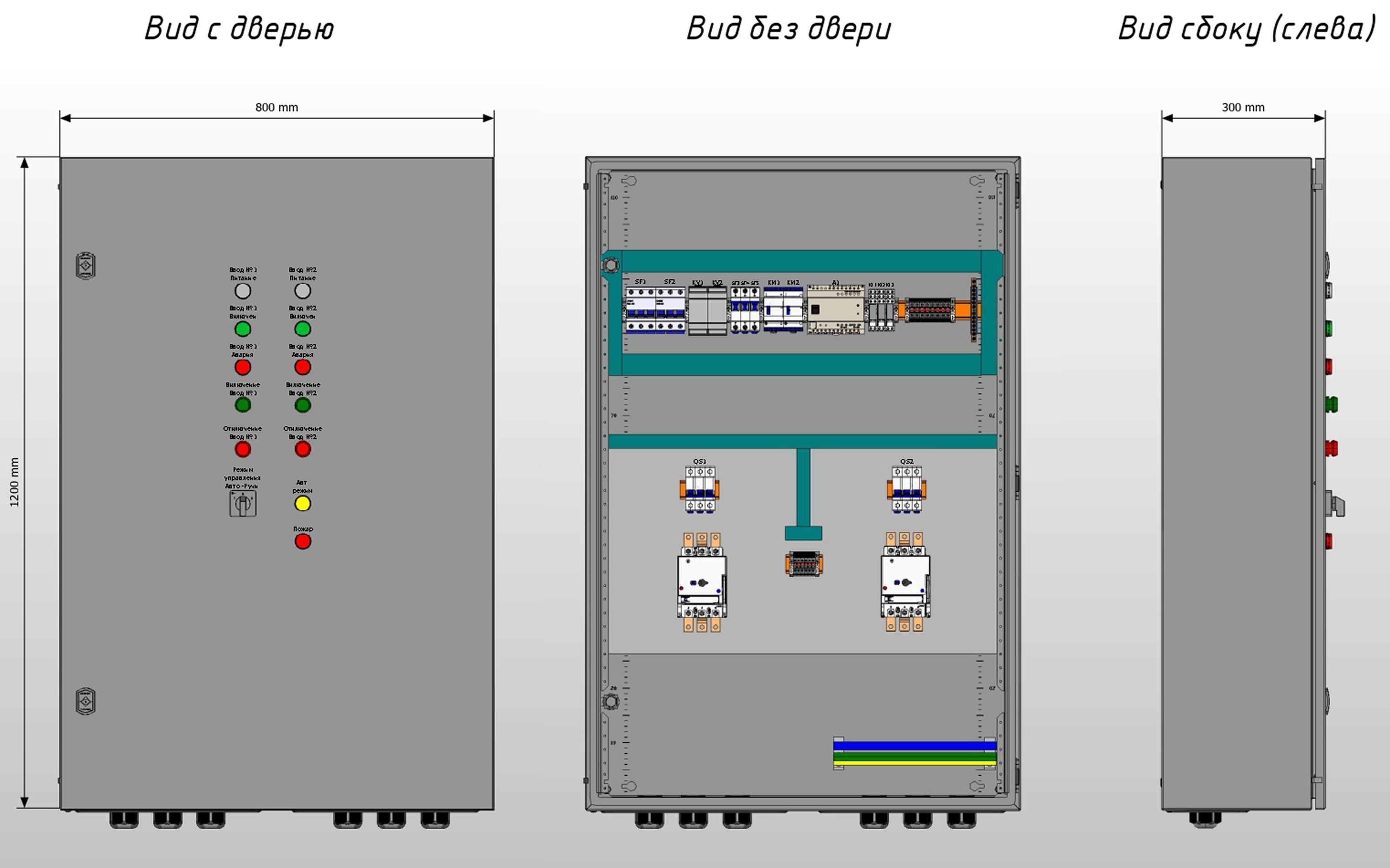

Габаритный чертеж АВР-PRS-А-2-00-40-CHINT
Габаритный чертеж АВР-PRS-А-2-00-40-CHINT

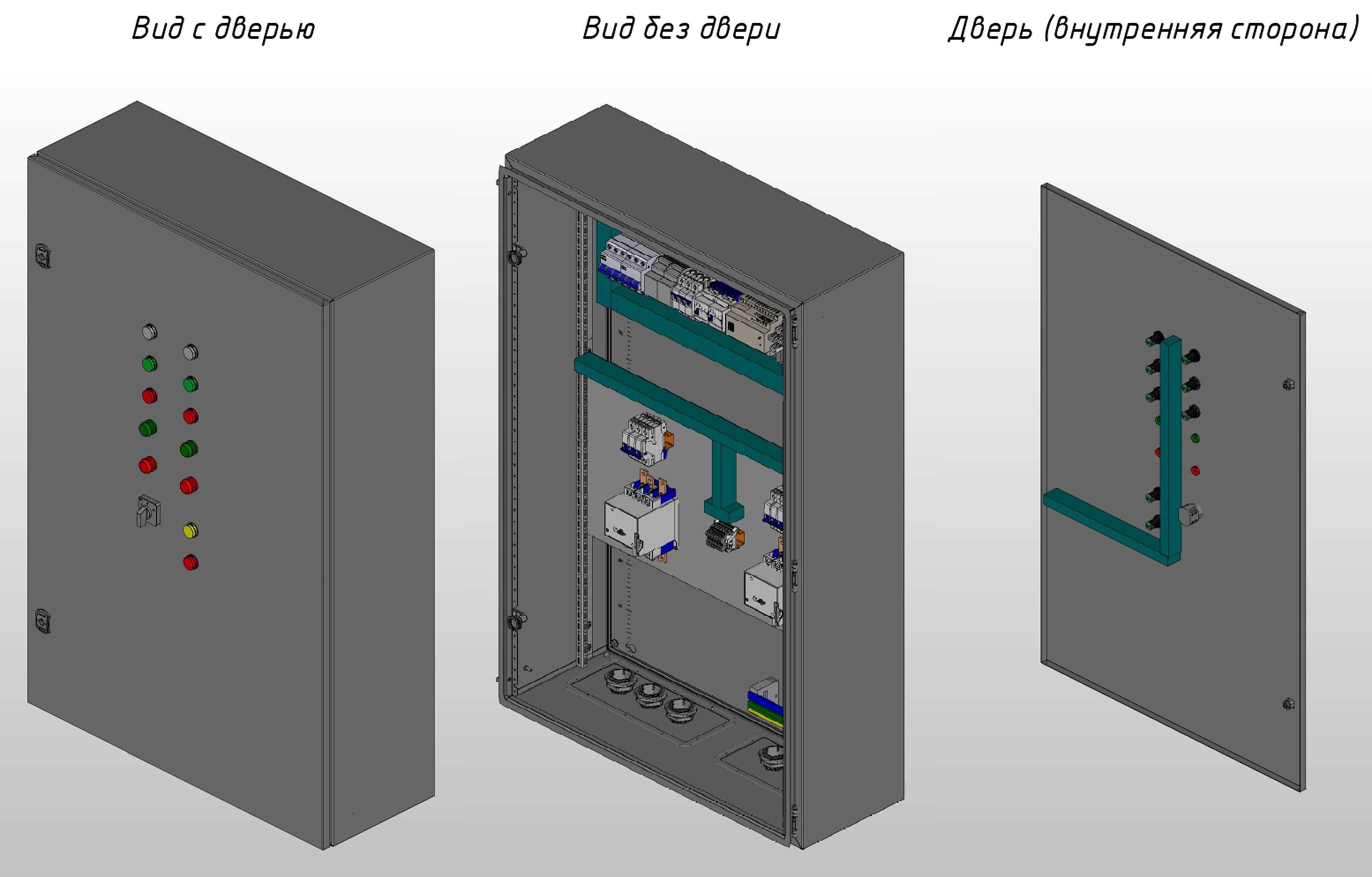

3D вид шкафа АВР-PRS-А-2-00-40-CHINT
3D вид АВР-PRS-А-2-00-40-CHINT

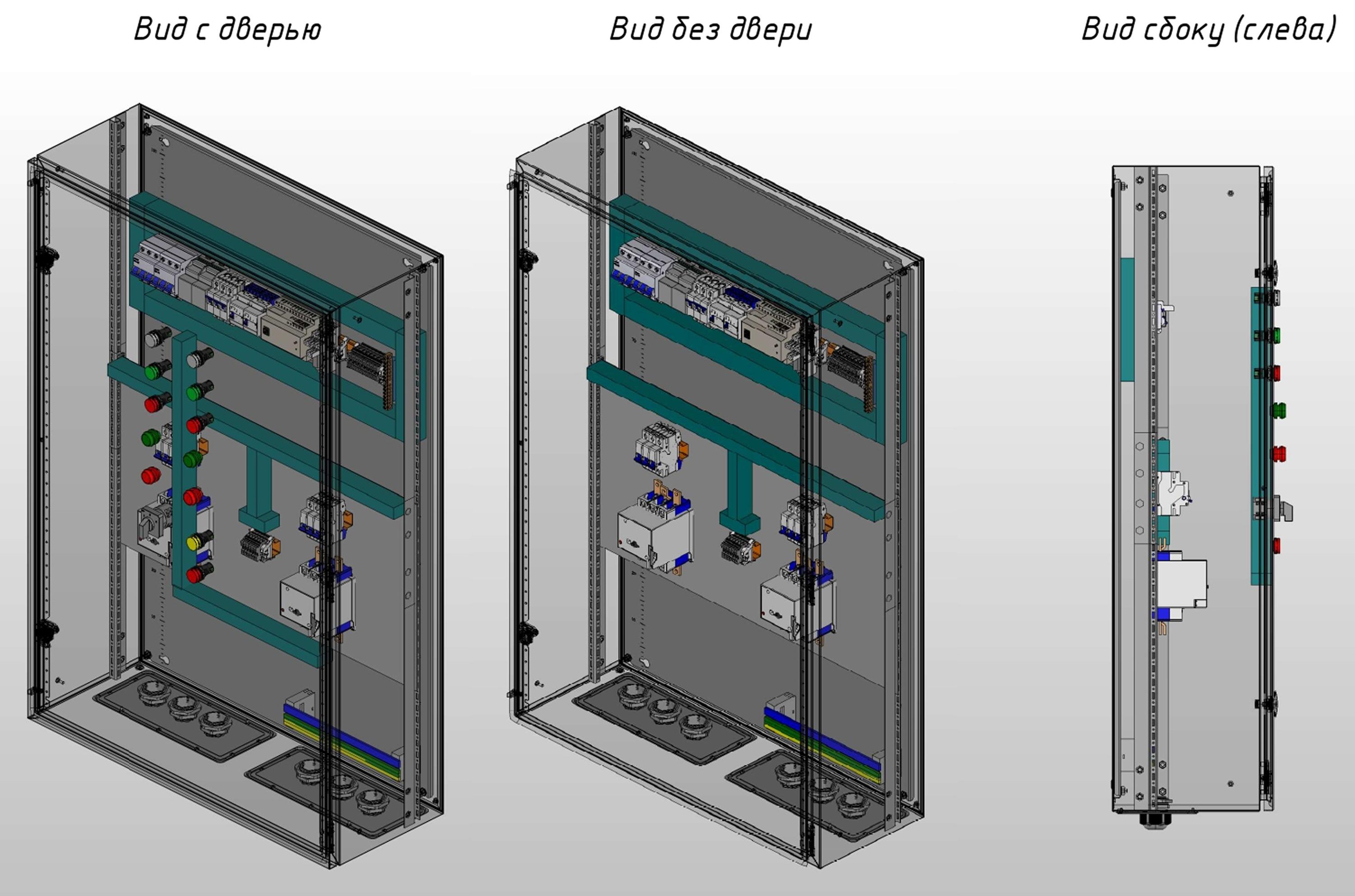

3D вид шкафа АВР-PRS-А-2-00-40-CHINT (альтернативный ракурс)
3D вид АВР-PRS-А-2-00-40-CHINT

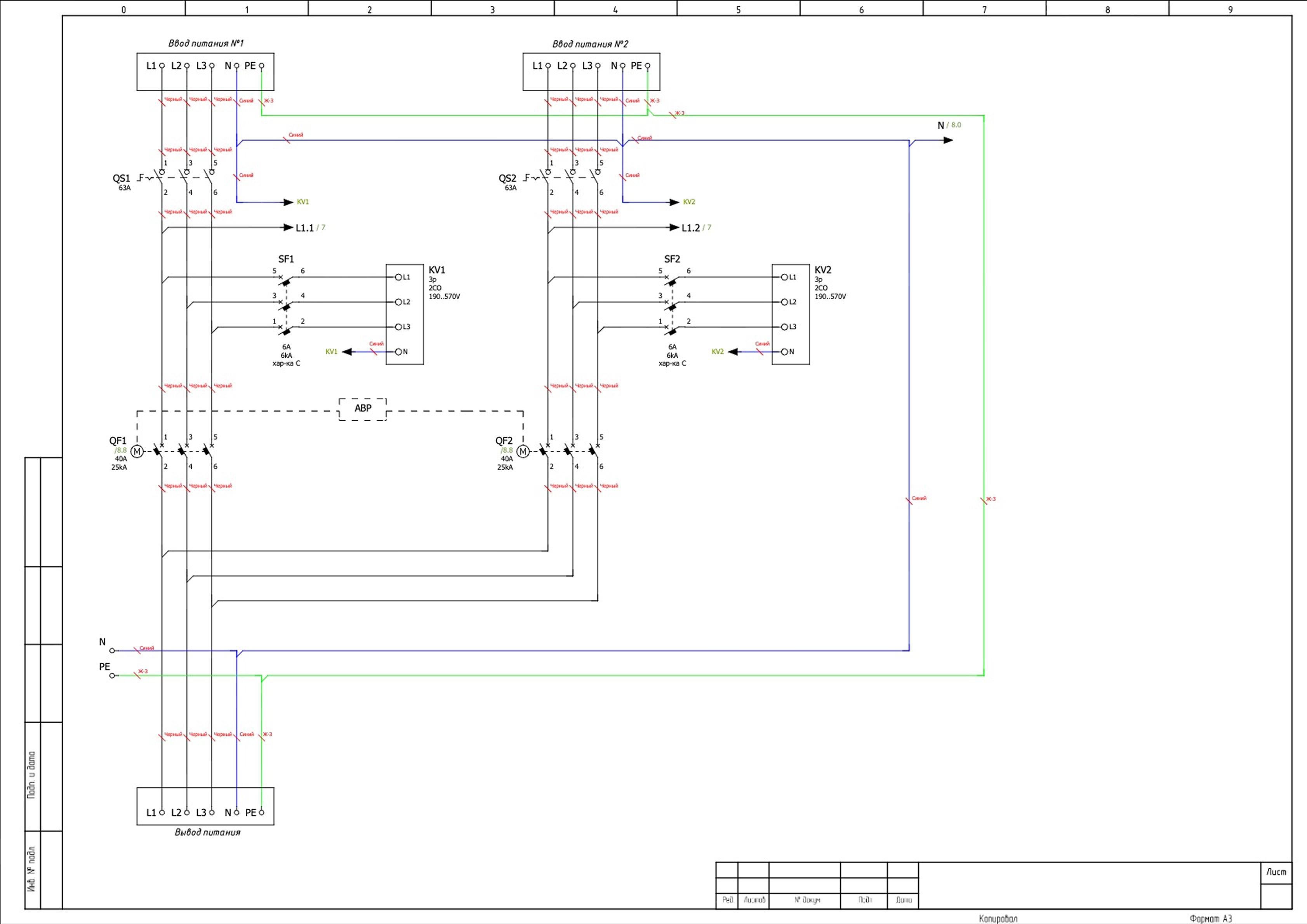

Принципиальная схема АВР-PRS-А-2-00-40-CHINT
Принципиальная схема АВР-PRS-А-2-00-40-CHINT

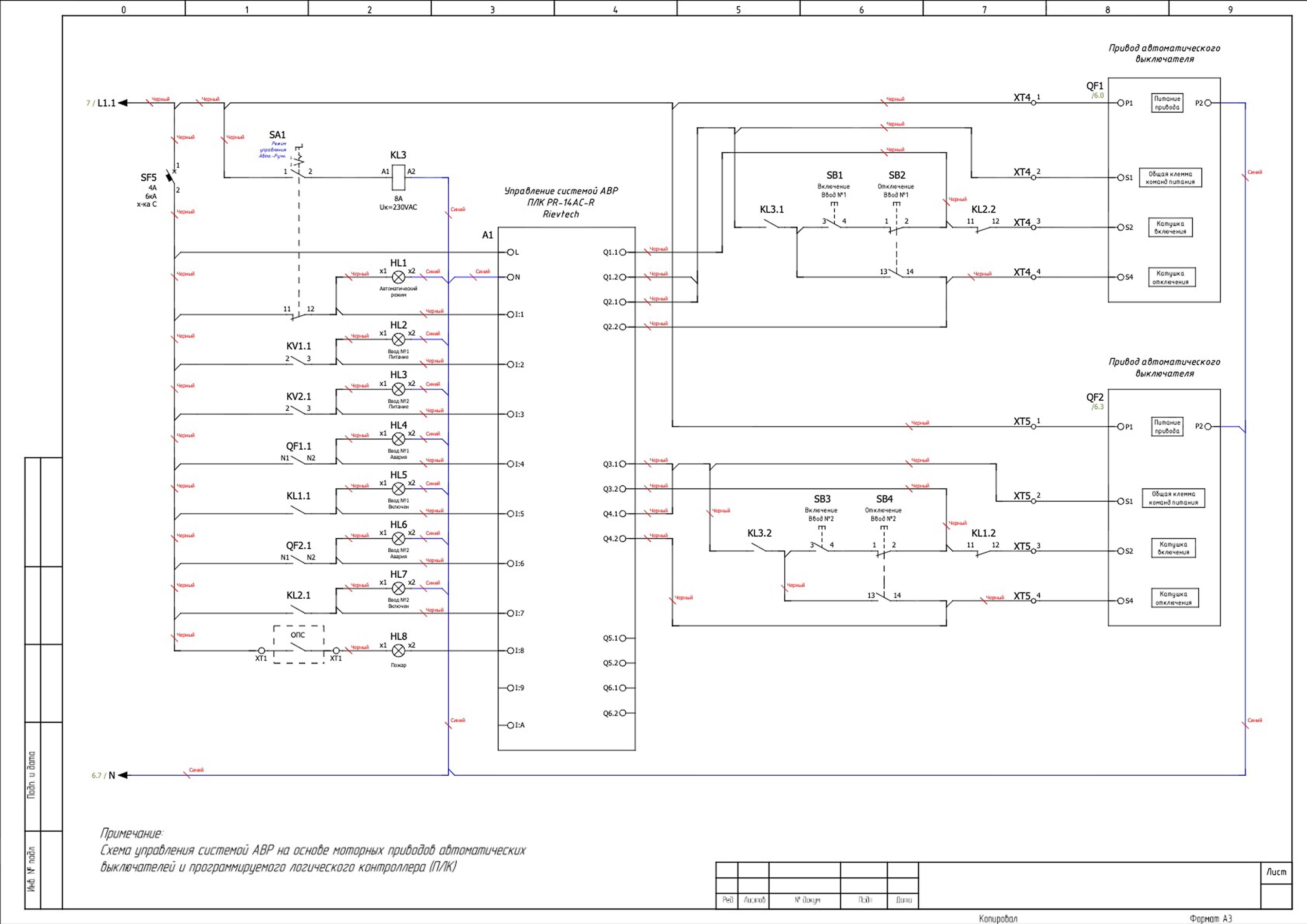

Схема управления АВР-PRS-А-2-00-40-CHINT
Схема управления АВР-PRS-А-2-00-40-CHINT

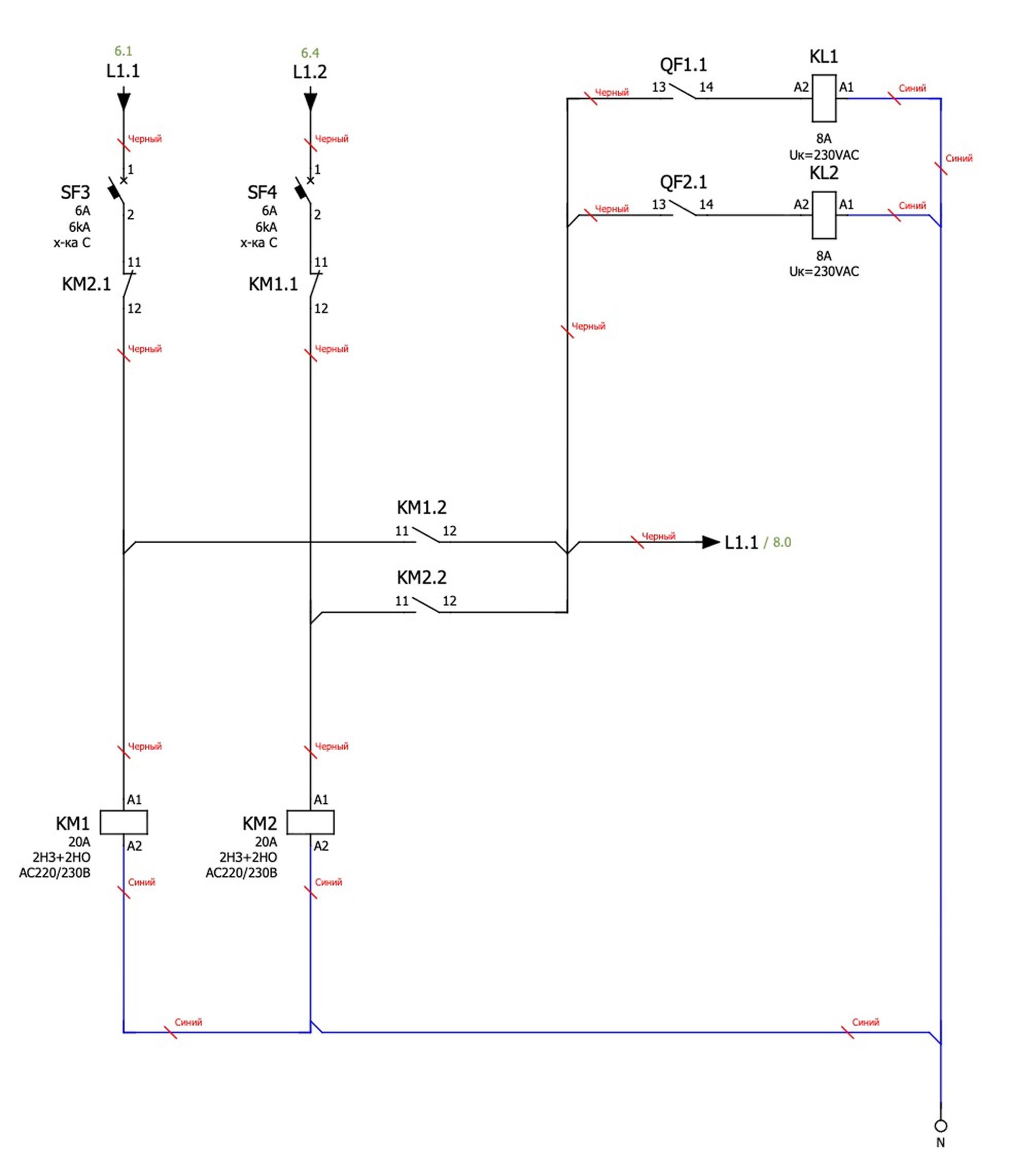

Схема индикации АВР-PRS-А-2-00-40-CHINT
Схема индикации АВР-PRS-А-2-00-40-CHINT

Производство, доставка, гарантия и оплата

Шкаф АВР-PRS-А-2-00-40-CHINT изготавливается под заказ с возможностью учёта корректировок по проекту.

Доставка по всей России до терминала транспортной компании.

Гарантия 2 года.

Оплата по безналичному расчёту. Заключаем договор поставки.
