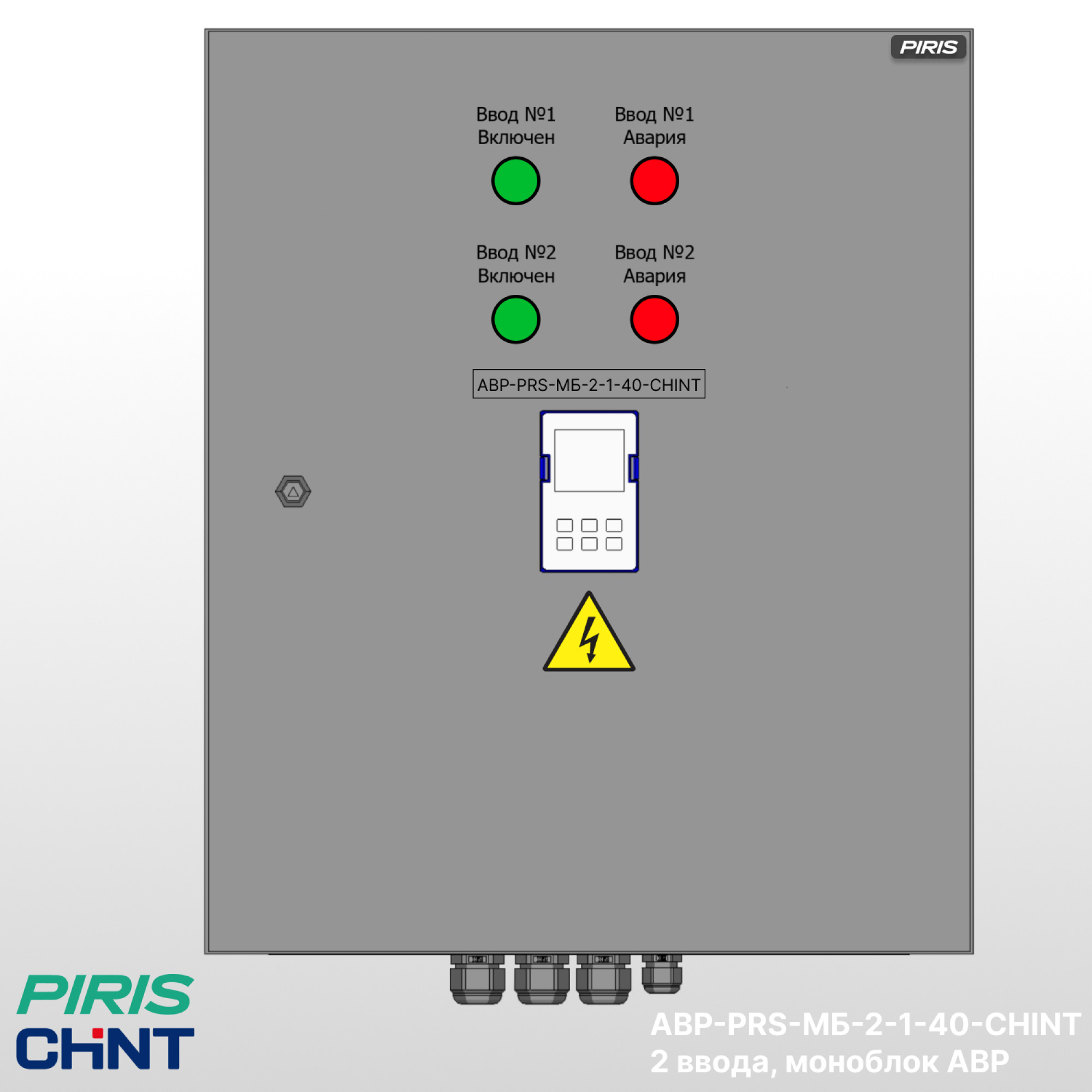

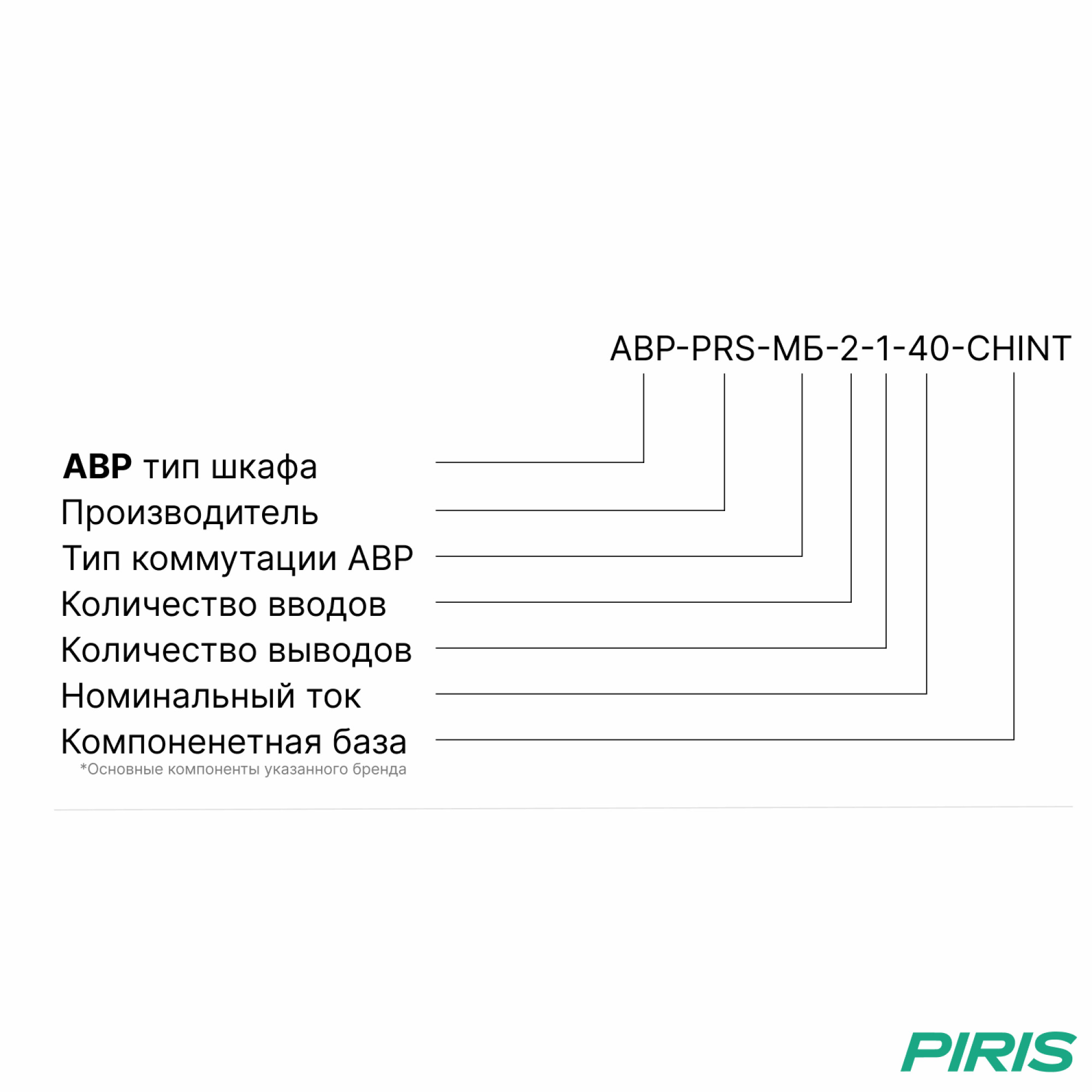

Трёхфазный АВР 40А на 2 ввода (АВР-PRS-МБ-2-1-40-CHINT) для жилых, промышленных и коммерческих объектов

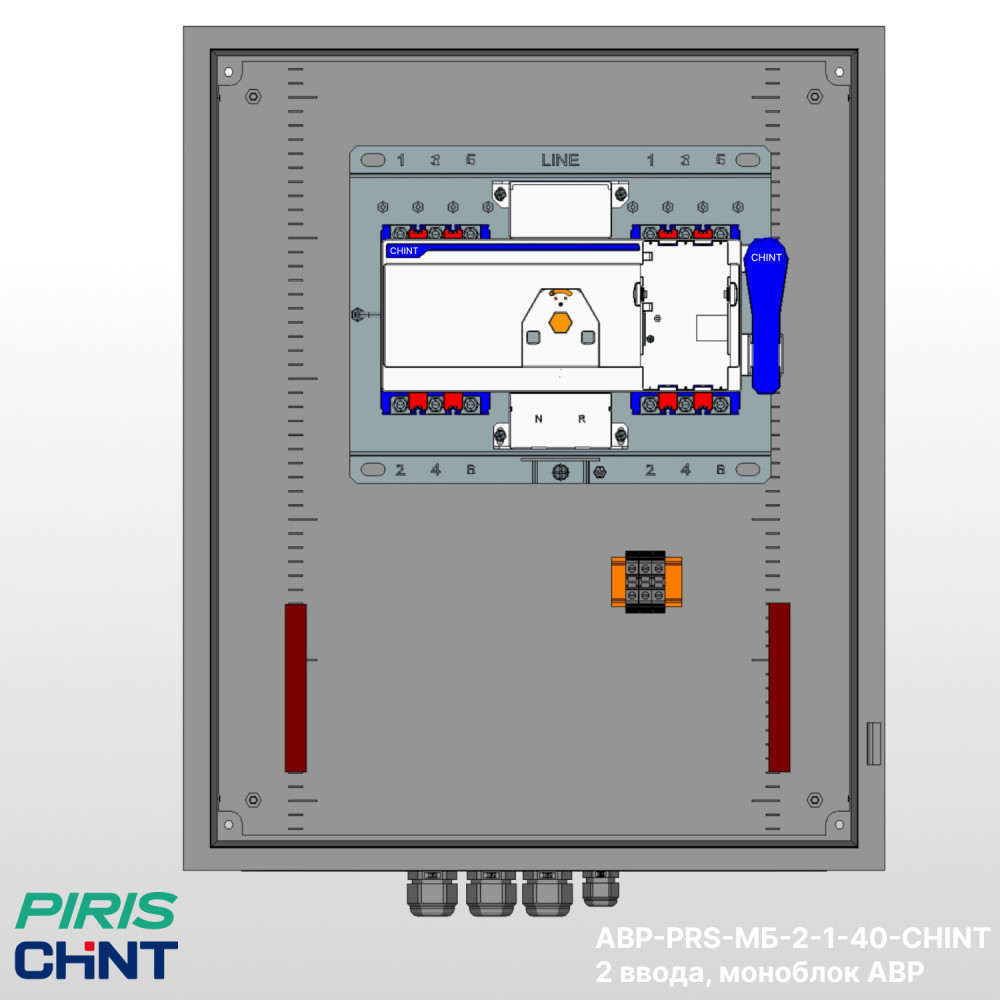

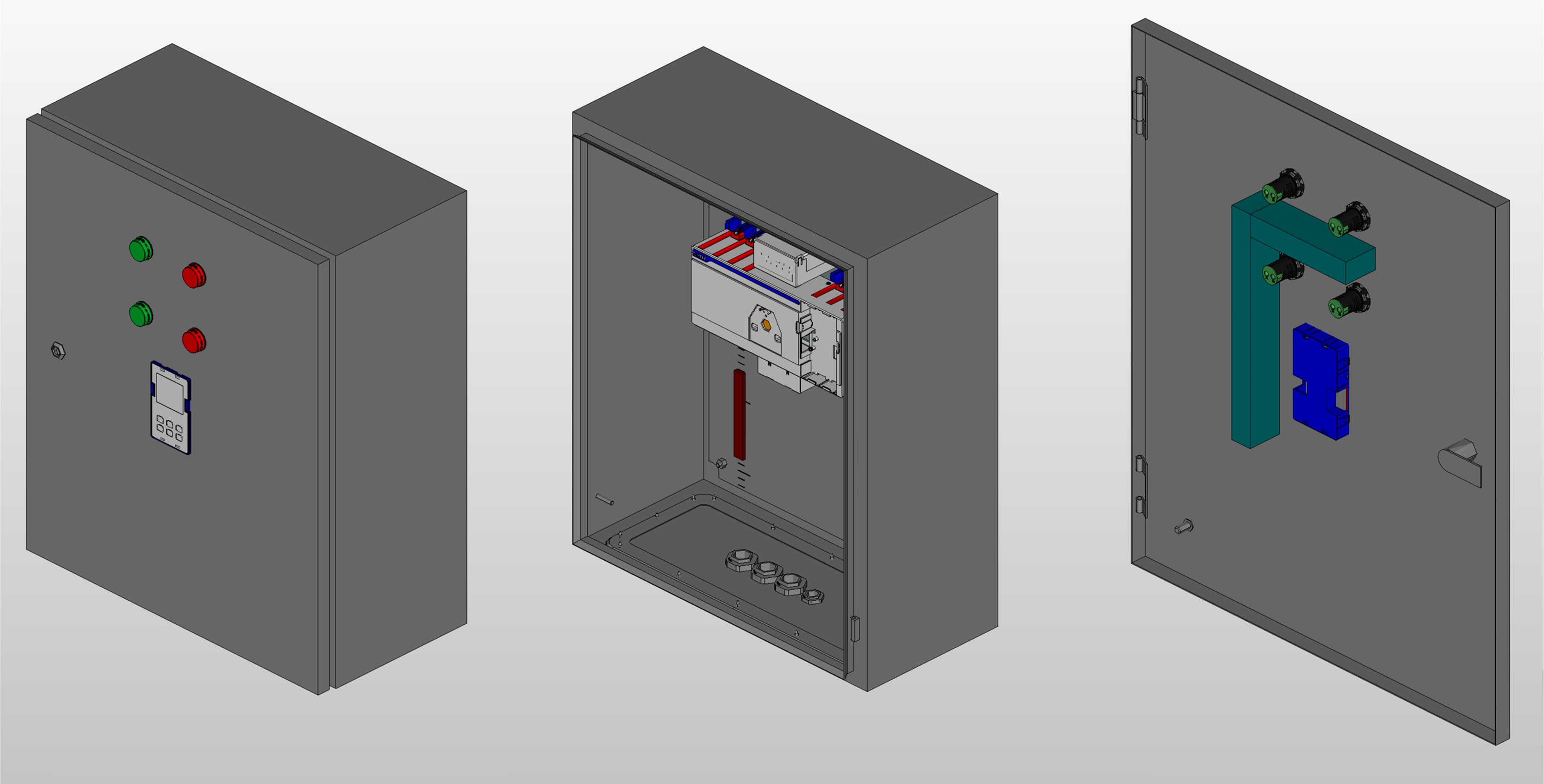

Шкаф автоматического ввода резерва АВР 40А на 2 ввода с выходом на общую систему шин, выполнен на базе моноблочного АВР в металлическом корпусе со степенью защиты IP31. В основе моноблочного АВР два автоматических выключателя в литом корпусе с одним общим моторным приводом. Резервным источником питания в такой схеме может быть как сетевой ввод от подстанции, так и ввод от резервного генератора.
Технические характеристики:
Культура монтажа на нашем производстве
Сертифицированное качество
Гарантия на шкафы АВР, ВРУ, ПР составляет 1 год. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
У нас есть обязательный сертификат на продукцию собственного производства ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификаты менеджмента качества ISO 9001:2005 / DAkkS DIN EN ISO 9001:2015. Поэтому мы так уверены в качестве своей продукции.
Возникли сложности с выбором шкафа АВР, ВРУ, ПР? - обращайтесь, и мы подберем нужный вариант, ответим на вопросы и сориентируем по ценам и срокам.
Звоните +7 (499) 110-00-93
Пишите на zakaz@piris.ru
От самого ДГУ до ввода АВР прокладывается кабель сечения, соответствующей мощности генератора. Клеммы 501-503, по сути, интерфейсные, расключаются кабелем небольшого сечения.

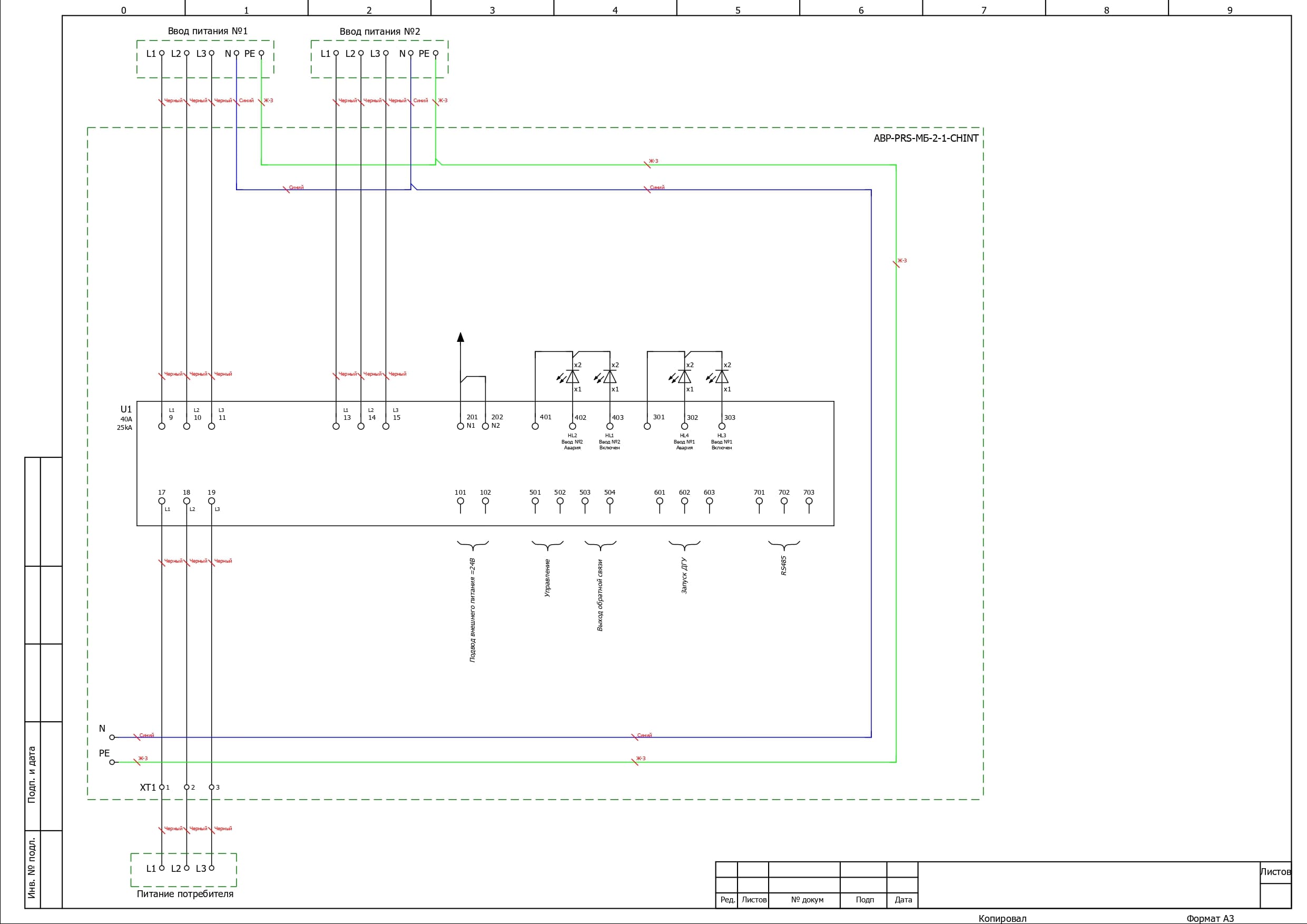

У контроллера есть клеммы 501-502-503 – перекидной контакт для генератора. К этим клеммам подключаются выводы стартера (или кнопки пуск). В режиме работы с генератором контакт замыкается и генератор получает сигнал на запуск. Сигнал на запуск прекратится после того, как появится напряжение на втором (резервном) вводе. Подробнее на видео: https://www.youtube.com/watch?v=WVuT3hGBKAY
Да, для этого на втором вводе собирается перемычка между полюсами. Подробнее на видео: https://www.youtube.com/watch?v=WVuT3hGBKAY
Нет, работу самого генератора (температуру масла, дроссельную заслонку и т.д.) блок АВР не контролирует.
Подробнее на видео: https://www.youtube.com/watch?v=gyJB5Ou_Z54
Само переключение моторного привода происходит за 3,2-5,0 сек. в зависимости от номинального тока.
Если задержка перехода на резервный генератор не требуется, то дополнительного питания устанавливать не нужно. Если же требуется задержка перехода на резервный генератор после его запуска, то необходимо установить дополнительный источник питания 24В для поддержания работы контроллера. Клеммы подключения 301-302.
Шкафы имеют несколько слоёв упаковки: пузырчатая пленка, картонная коробка, фанерный ящик для транспортировки. Доставка осуществляется ТК "Деловые Линии" до терминала в ближайшем городе за наш счет. До адреса объекта стоимость доставки рассчитывается индивидуально.
Гарантия 12 месяцев со дня отгрузки, но не более 18 месяцев со дня отгрузки. Реальный срок службы намного дольше. Если АВР выйдет из строя из-за неполадок в электронике и износа деталей, мы заменим его на новый. Заберем неисправный аппарат и привезем новый курьерской службой вам на объект.
В основе конструкции моноблок АВР CHINT NZ7, он собирается и настраивается на заводе. Все изделия, выходя с конвейера, имеют 100% выходной контроль качества сборки и параметров срабатывания. Подробнее на видео: https://www.youtube.com/watch?v=U1oW0-Rrp4E
3000-6000 циклов вкл/откл в зависимости от типоразмера блока АВР и номинального тока.

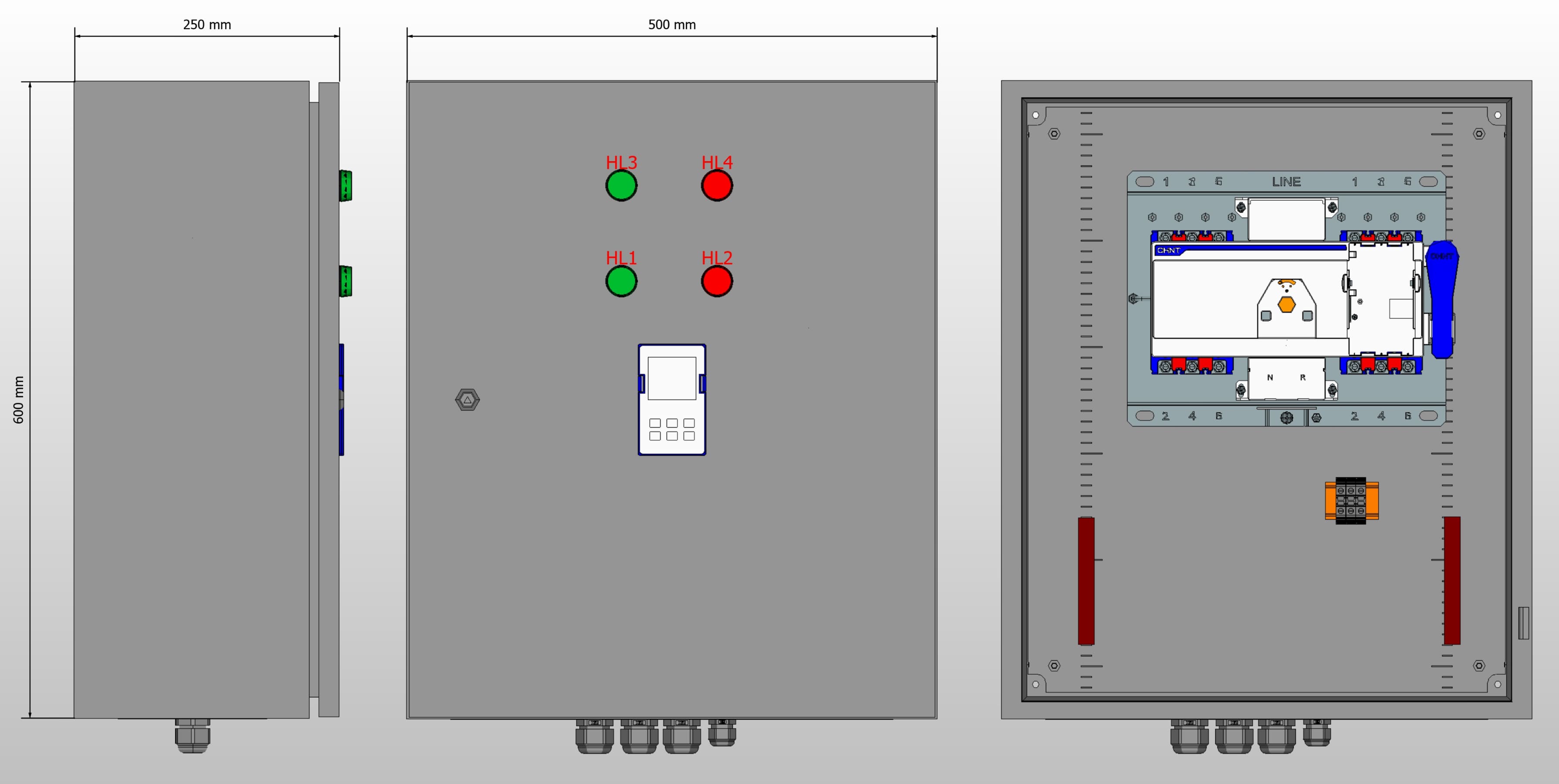

Устройство АВР CHINT NZ7 имеет 5 типоразмеров с токами от 25А до 630А: модуль NZ7-63S ДхШхВ: 355*240*150 мм модуль NZ7-125S ДхШхВ: 390*240*150 мм модуль NZ7-250S ДхШхВ: 435*240*160 мм модуль NZ7-400S ДхШхВ: 565*330*200 мм модуль NZ7-630S ДхШхВ: 680*330*200 мм
NZ7-63S - 1.5-16 мм2; NZ7-125S - 25-35 мм2; NZ7-250S - 50-95 мм2; NZ7-400S - 120-240 мм2 (с внешними выводами для присоединения); NZ7-630S - 120-240 мм2
Витая пара, длина 2 м.
