Шкаф АВР 2 ввода, 80А, схема 2в2 крест, 2 секции распределения на моноблоках CHINT

Шкаф автоматического ввода резерва АВР-PRS-МБ-2-02-КР-80-CHINT напольного исполнения предназначен для приёма, автоматического переключения и распределения электрической энергии между двумя секциями потребителей.

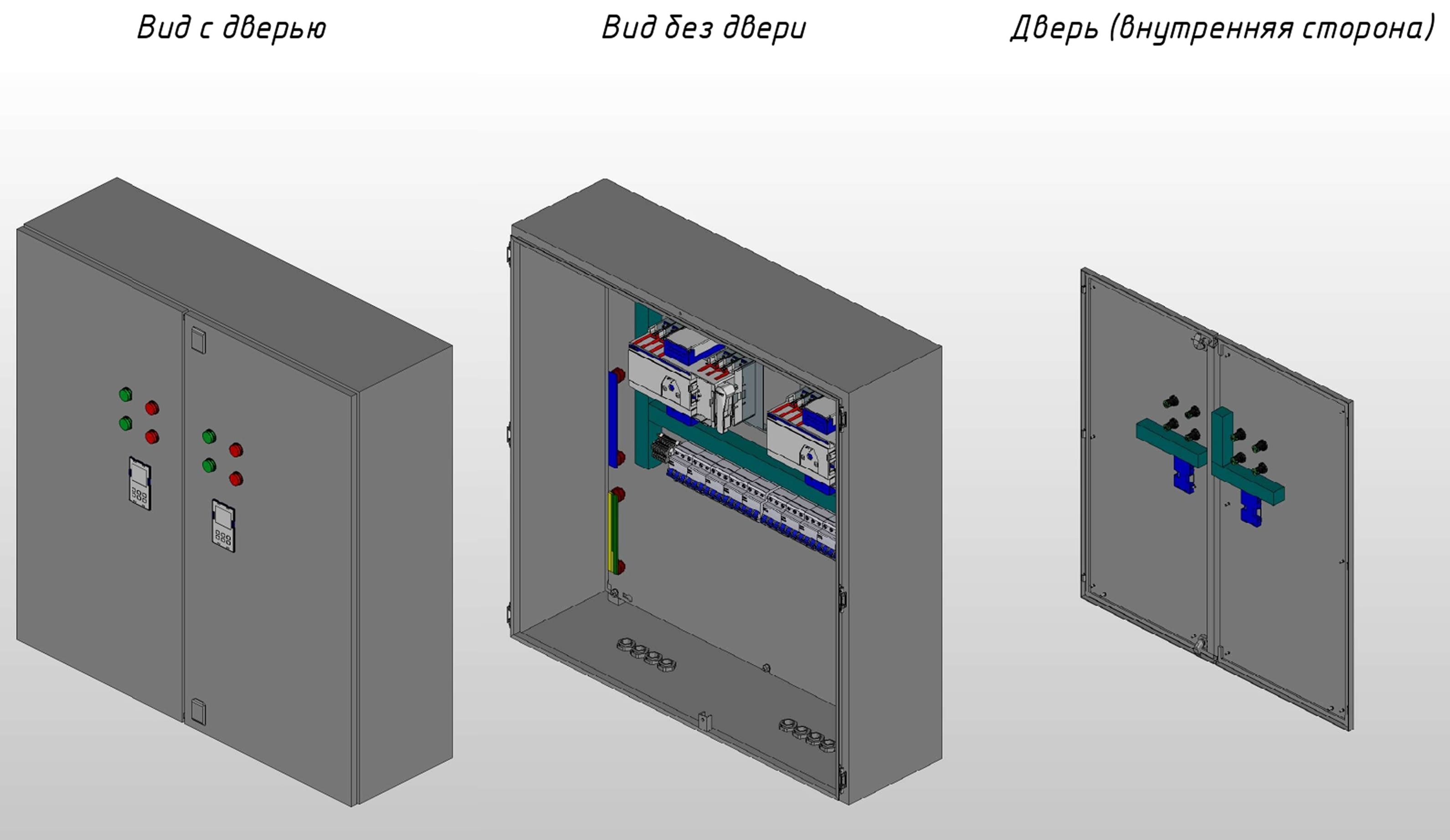

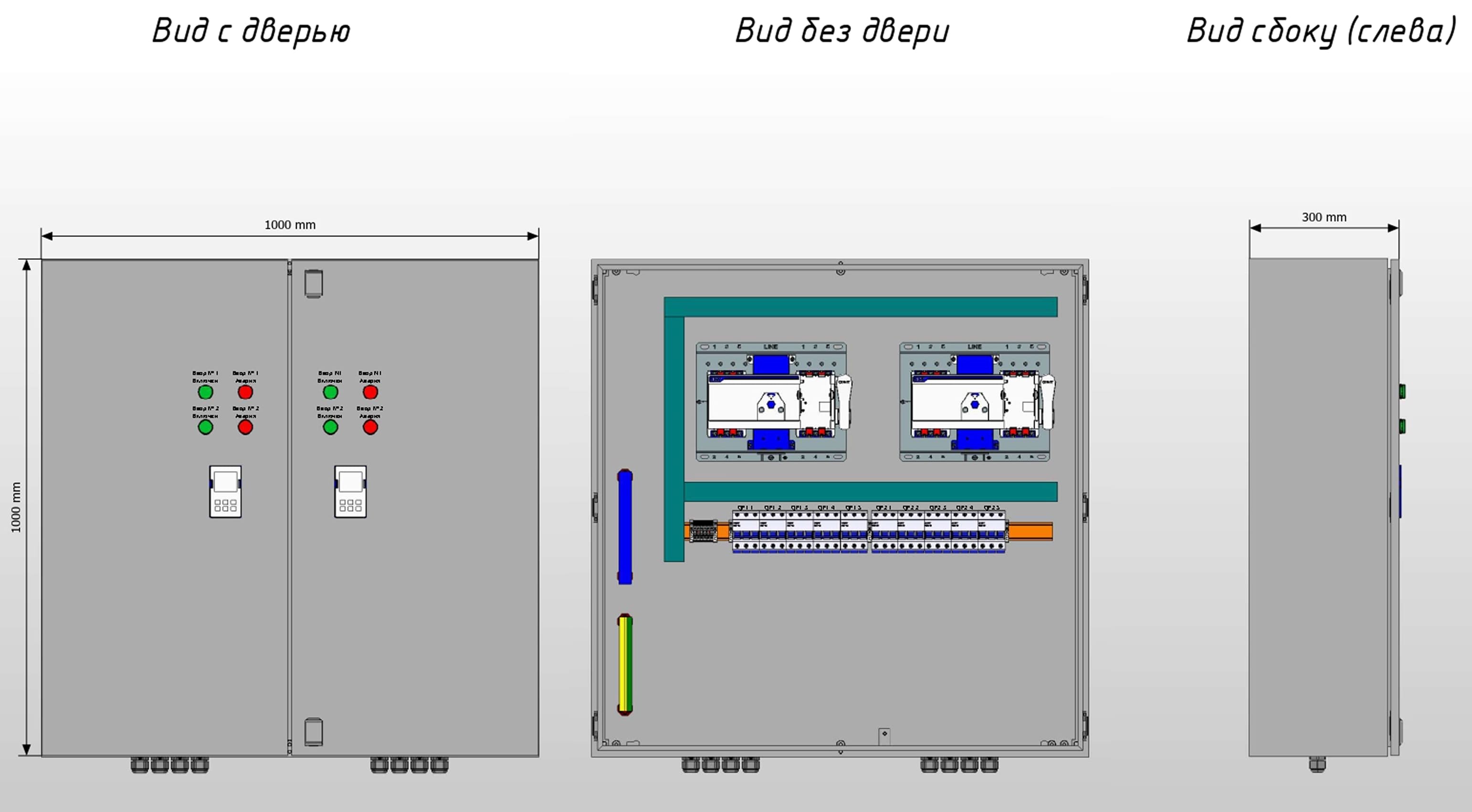

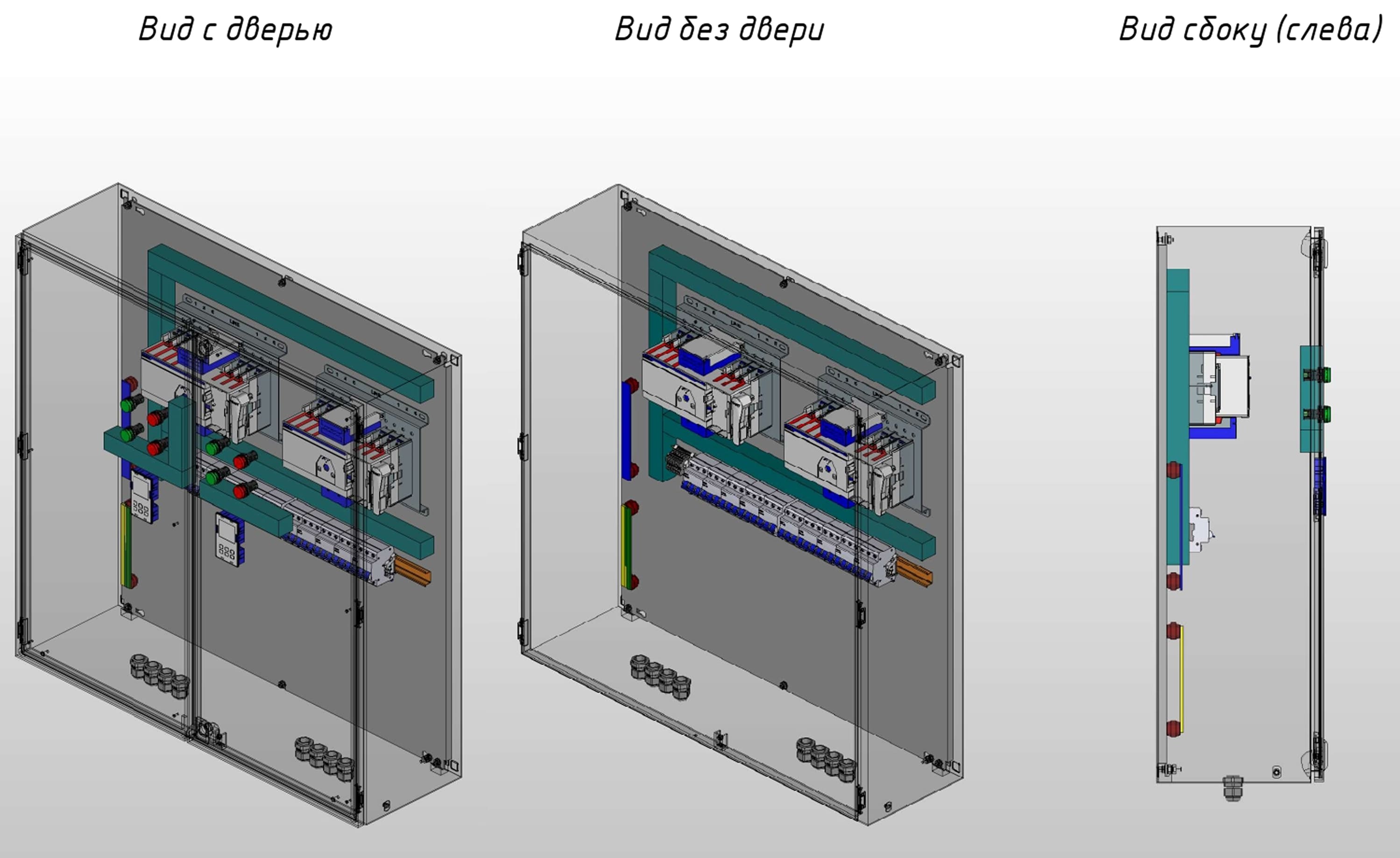

Шкаф рассчитан на номинальный ток 80А, выполнен в металлическом корпусе со степенью защиты IP31 и стандартным цветом RAL 7035. Ввод питающих и отходящих кабелей предусмотрен снизу. Изменение направления ввода кабелей и другие конструктивные корректировки возможны при изготовлении шкафа по проекту заказчика.

Решение применяется для электроснабжения потребителей 1-й категории надёжности, для которых допускается перерыв питания только на время автоматического восстановления электроснабжения.

АВР-PRS-МБ-2-02-КР-80-CHINT имеет два независимых ввода и две секции распределения. Каждая секция подключена к обоим источникам питания.

Термин «Крест» означает, что каждый ввод является рабочим для своей секции и одновременно резервным для второй секции.

Переключение секций выполняется двумя моноблочными устройствами автоматического ввода резерва:

Каждый моноблок обслуживает отдельную секцию распределения и самостоятельно контролирует параметры двух подключённых к нему источников питания. Применение двух устройств обеспечивает независимое резервирование каждой секции и реализацию перекрёстной схемы питания.

Встроенные автоматические выключатели моноблока выполняют не только коммутацию источников, но и обеспечивают защиту силовой цепи от перегрузки и короткого замыкания. Номинальная предельная отключающая способность каждого устройства составляет 25кА.

Интеллектуальный контроллер CHINT контролирует состояние обоих вводов, значения напряжения и наличие фаз, управляет переключением, выдержками времени и возвратом на рабочий источник. Предусмотрены автоматический и ручной режимы управления, а также режим работы с автоматическим возвратом или без автоматического возврата.

Выносные модули управления и индикации моноблоков устанавливаются на двери шкафа. Они позволяют контролировать состояние вводов, положение коммутационных аппаратов, выбранный режим работы и наличие аварийных сигналов без открытия шкафа.

Переключение выполняется по разомкнутому алгоритму: сначала отключается работающий источник, после чего секция подключается к резервному. Параллельное соединение двух независимых вводов при переключении не допускается.

Время восстановления питания складывается из времени обнаружения аварии, установленной задержки переключения и времени срабатывания моноблока. Поэтому для оборудования, не допускающего даже кратковременного перерыва электроснабжения, шкаф АВР применяется совместно с источником бесперебойного питания.

Шкаф оснащён двумя независимыми секциями распределения. Каждая секция содержит пять отходящих линий номинальным током до 16А.

Всего в шкафу установлено 10 автоматических выключателей отходящих линий. Каждый аппарат обеспечивает коммутацию соответствующей нагрузки и её защиту от перегрузки и короткого замыкания. Номинальная отключающая способность автоматических выключателей составляет 6кА.

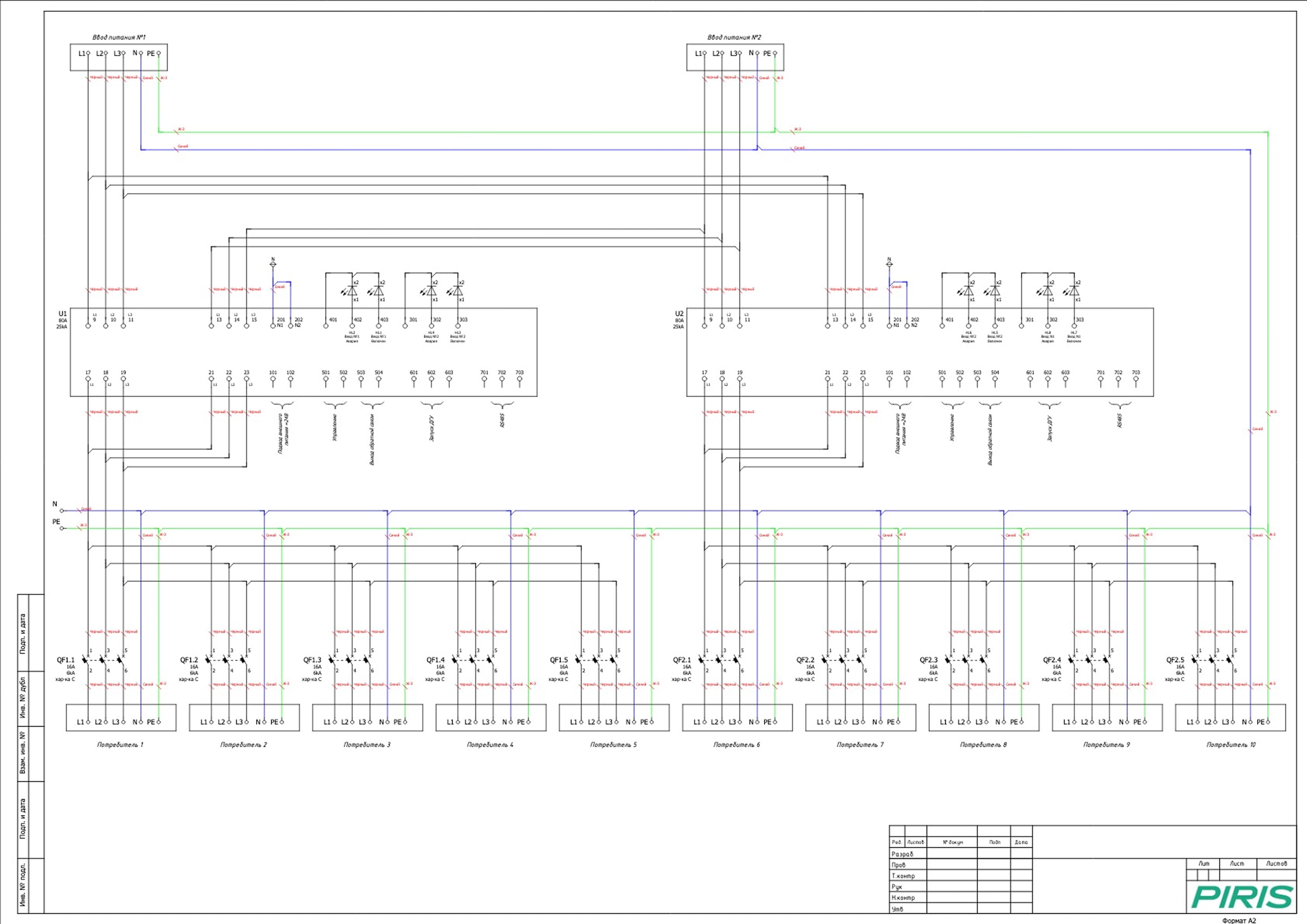

Состав, номинальные токи и количество отходящих линий могут быть скорректированы при изготовлении шкафа в соответствии с однолинейной схемой и расчётными нагрузками объекта.
