Шкаф АВР на 2 ввода, моноблок АВР, схема 2в2 крест, 2 секции распределения 800А, комплектующие CHINT

Артикул:

АВР-PRS-МБ-2-02-КР-800-CHINT
Производитель:

PIRIS
Тип коммутации АВР:

Моноблок
Исполнение:

Напольное
Габариты:

1800×800×450 мм (высота×ширина×глубина)
Масса:

355 кг
Степень защиты:

IP 31
Направление ввода и вывода кабеля:

Снизу
Количество вводов:

2
Количество полюсов:

3 P
Номинальный ток:

800 А
Номинальная отключающая способность:

50 кА
Номинальное рабочее напряжение:

380 В
Напряжение цепей управления:

220 В
Тип расцепителя:

Электромагнитный и тепловой
Потребляемая мощность:

< 10 Вт
Ресурс, циклов вкл/откл:

6000
Задержка перехода/возврат на резервный ввод :

от 0 с до 180 с
Задержка на запуск/останов резервного генератора:

от 0 с до 180 с
Рабочее время перехода (без временной задержки):

<3,5 с
Комплектующие:

CHINT
Цвет корпуса:

RAL 7035
Рабочая температура:

от -5 до +40 °C

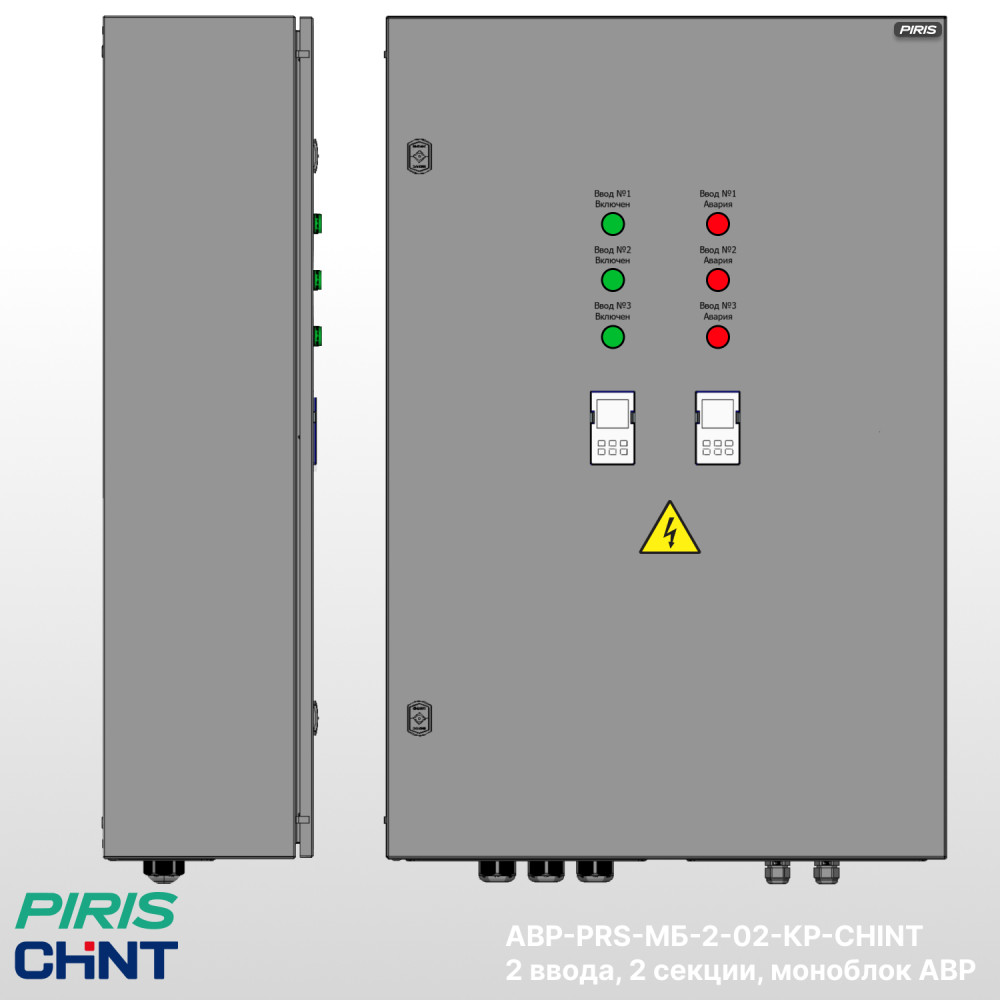

Шкаф АВР-PRS-МБ-2-02-KР-800-CHINT на моноблоках CHINT NXZM, схема 2в2 крест, с двумя секциями распределения

Шкаф автоматического ввода резерва (АВР) АВР-PRS-МБ-2-02-KР-800-CHINT предназначен для автоматического переключения питания между двумя равноценными вводами по схеме «2в2 крест». Конструкция выполнена на базе моноблочных устройств автоматического ввода резерва CHINT NXZM и автоматических выключателей, обеспечивающих защиту цепей от перегрузки и короткого замыкания.

Шкаф рассчитан на номинальный ток 800А и имеет два независимых ввода — основной и резервный. Две секции распределения позволяют организовать питание двух групп потребителей обеспечивая надёжное и равномерное распределение нагрузки.

Применение двух моноблоков CHINT NXZM обеспечивает синхронное и безопасное переключение между источниками, с функцией самовозврата после восстановления параметров сети.

Корпус шкафа металлический, напольного исполнения, степень защиты IP31 (опционально IP54). На передней панели расположены органы управления и световая индикация состояния вводов. Ввод кабелей — снизу; по требованию заказчика возможен ввод сверху.

Ключевые особенности

Два независимых ввода с автоматическим переключением по схеме «2в2 крест»;
Два моноблочных устройства АВР NXZM для синхронной работы и блокировки встречного включения;
Две секции распределения для подключения отходящих линий или независимых нагрузок;
Контроль параметров сети и функция самовозврата на основной ввод;
Металлический корпус IP31 или IP54 с индикацией состояния вводов и режимов работы;

Поставка и условия

Шкаф АВР-PRS-МБ-2-02-KР-800-CHINT изготавливается под заказ в срок 14–25 календарных дней, возможны изменения по ТЗ заказчика.
Доставка по России транспортными компаниями (в том числе «Деловые линии»).
Гарантия 24 месяца от платформы PIRIS, срок службы не менее 20 лет.
Оплата по безналичному расчёту, при необходимости заключается договор поставки.
