Задержка перехода/возврат на резервный ввод : от 0 с до 180 с
Задержка на запуск/останов резервного генератора: от 0 с до 180 с
Рабочее время перехода (без временной задержки): <3,5 с
Комплектующие: CHINT
Цвет корпуса: RAL 7035
Рабочая температура: от -5 до +40 °C
Связь с противопожарной системой: Да
Шкаф АВР-PRS-МБ-3-1-250-CHINT на двух моноблоках АВР CHINT NXZM-250S/3B 3P 250A Icn=35 кА
Шкаф АВР-PRS-МБ-3-1-250-CHINT предназначен для автоматического переключения между тремя вводами: основным, резервным и генератором (дизельным, бензиновым или газовым). Приоритет вводов задаётся через контроллер, по умолчанию задан приоритет 1-го ввода.
Логика работы: при пропадании питания на основном вводе происходит переключение на резерв. При отсутствии напряжения и на резерве — включается генератор.
При восстановлении номинальных параметров на основном вводе осуществляется самовозврат на основной ввод.
Шкаф собран на базе двух моноблоков АВР CHINT NXZM-250S/3B 3P 250A Icn=35 кА со встроенными контроллерами. Поддерживается контроль параметров сети, задержка переключения и автоматический возврат при восстановлении основного питания.
Реализованы защиты от пониженного и повышенного напряжения, короткого замыкания, потери фазы и одновременного включения вводов.
На двери установлен выносной дисплей. Вводы подключаются снизу. Возможна комплектация клеммами и распределительной секцией.
Максимальная мощность подключаемого генератора — до 139 кВт. Степень защиты шкафа — IP31.
Шкаф АВР-PRS-МБ-3-1-250-CHINT применяется на объектах с высокими требованиями к надёжности электроснабжения: промышленные предприятия, медицинские учреждения, дата-центры, объекты ЖКХ, коммерческие здания, инфраструктура и узлы связи.
Габариты шкафа АВР-PRS-МБ-3-1-250-CHINT
3D вид шкафа АВР-PRS-МБ-3-1-250-CHINT

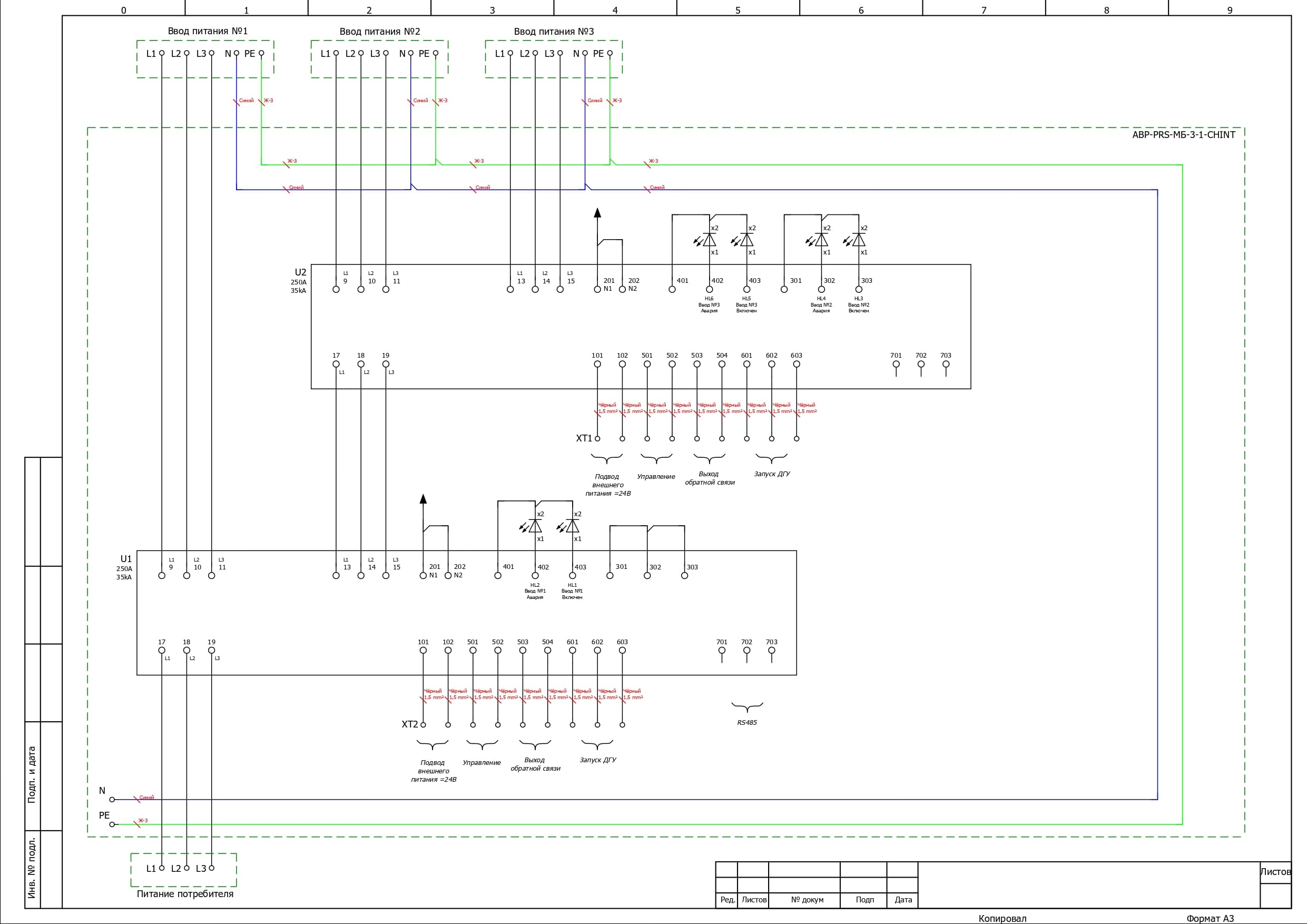

Принципиальная схема АВР-PRS-МБ-3-1-250-CHINT
Подбор шкафа АВР по мощности генератора
В таблице указана максимальная мощность генератора для подключения к шкафам АВР-PRS-МБ-3-1-CHINT на 3 ввода. Нажмите на артикул, чтобы перейти к соответствующему товару.
Мощность рассчитана по формуле: P = √3 × 400 В × I × 0.8 / 1000
Обзор на автоматический ввод резерва АВР NXZM CHINT
