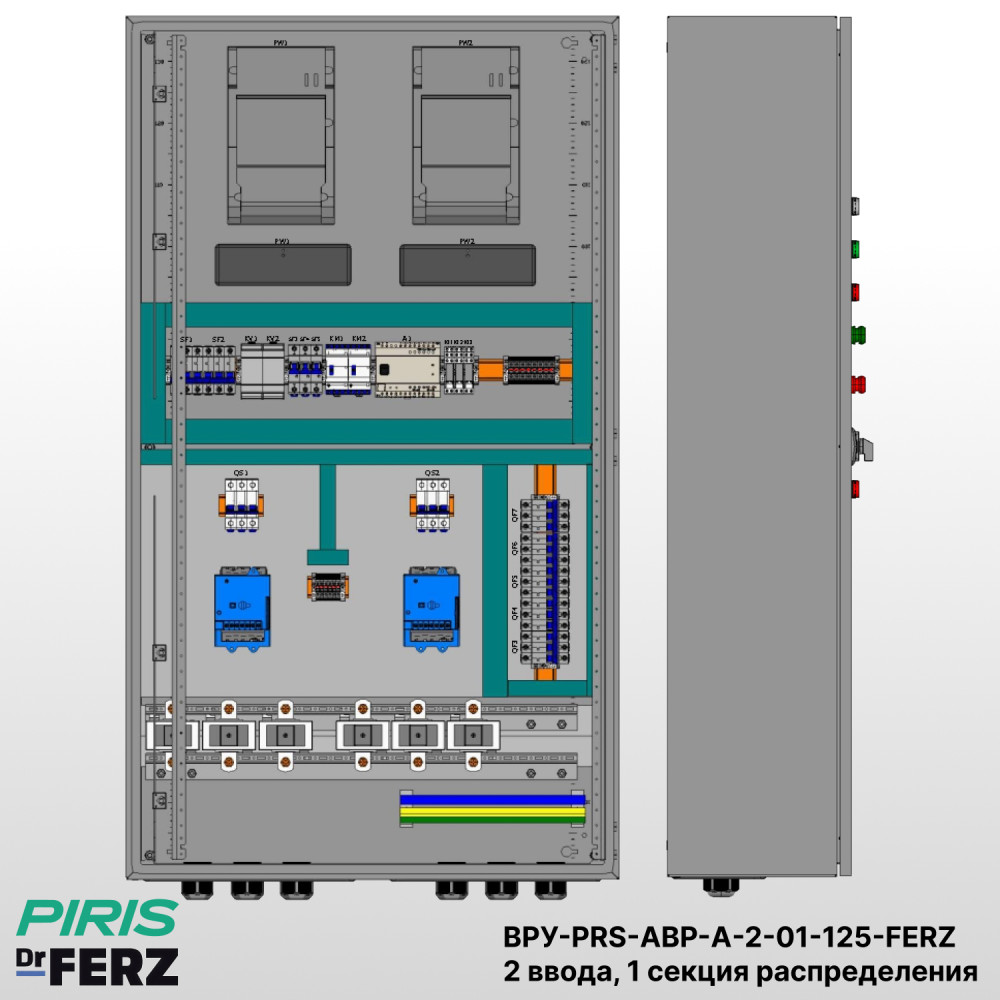

Шкаф ВРУ с АВР, 125А, 2 ввода, мотор-автоматы, FERZ, 1 секция распределения (5x32А)

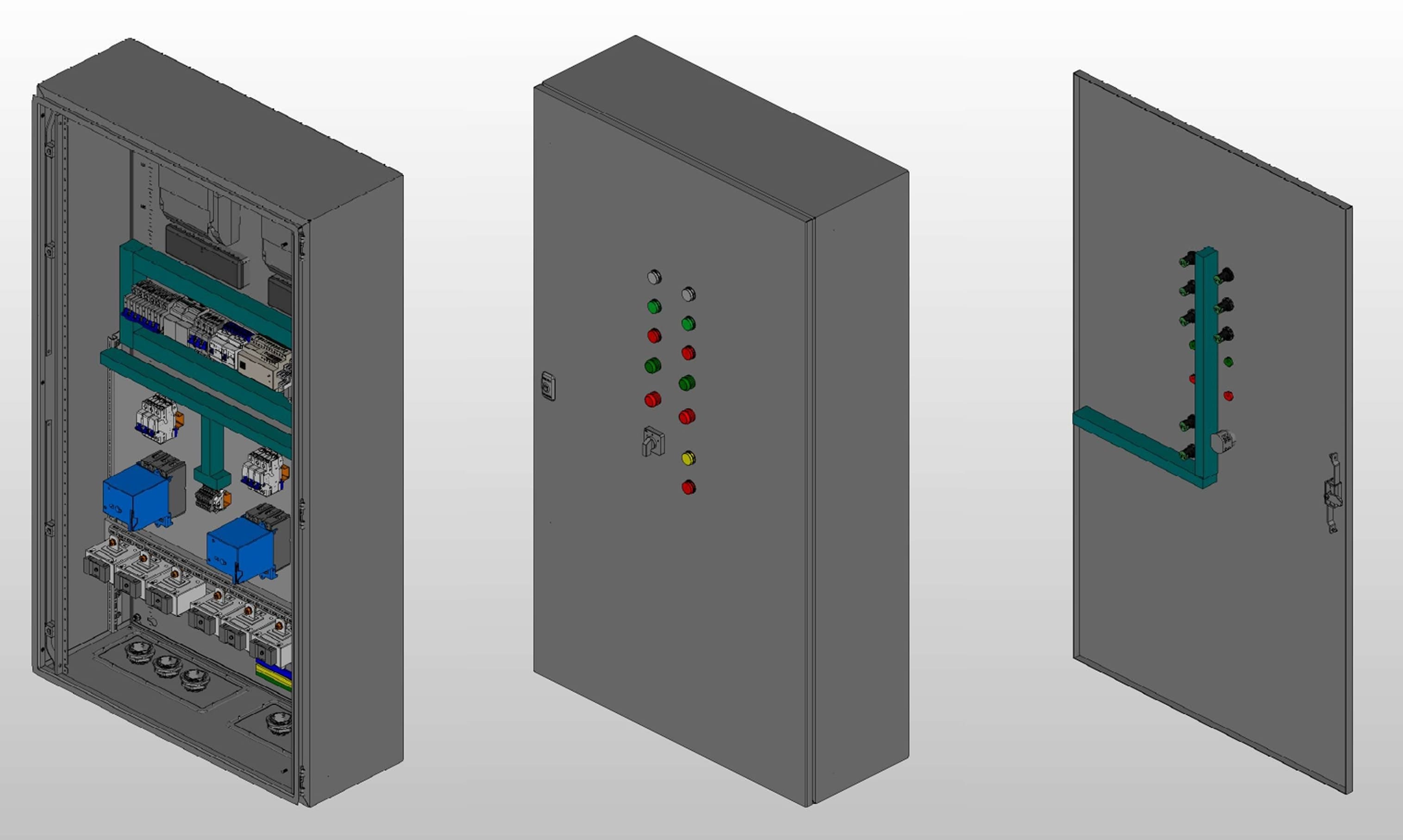

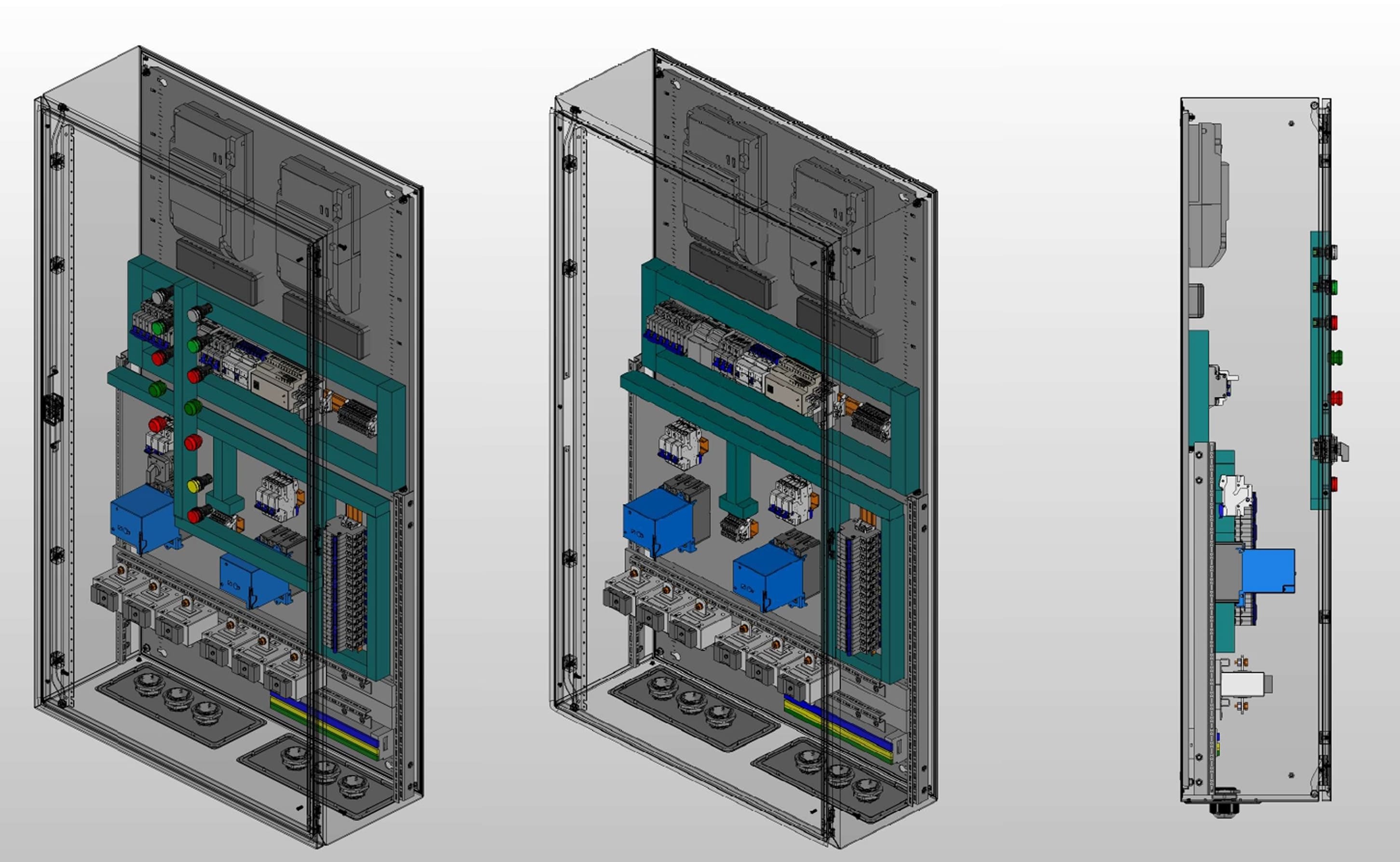

Вводно-распределительное устройство с АВР — ВРУ-PRS-АВР-А-2-01-125-FERZ напольного исполнения, из цельносварного корпуса в габаритах 1800×1600×300 со степенью защиты IP31, предназначено для ввода и распределения питания силового оборудования 1-й категории электроприёмников, когда перерыв в электроснабжении недопустим.

На каждом вводе установлен рубильник CHINT NH40-125/3, 3P, 125А, который выполняет следующие функции:

Механическая коммутация вводов
Обеспечивает ручное отключение или подключение одного из вводов независимо от автоматических выключателей. Это удобно при обслуживании, ремонте или испытаниях.

Безопасность персонала
При необходимости обслуживания рубильник надёжно разрывает цепь на стороне конкретного ввода, обеспечивая видимый разрыв и безопасные условия для электромонтажников.

Резерв управления
В случае выхода из строя моторного привода автоматического выключателя или отказа системы АВР рубильник позволяет вручную управлять подачей питания на ввод.

Разделение функций
Автоматические выключатели обеспечивают защиту от перегрузок и короткого замыкания, а рубильники выполняют коммутацию и безопасное отключение вводов.

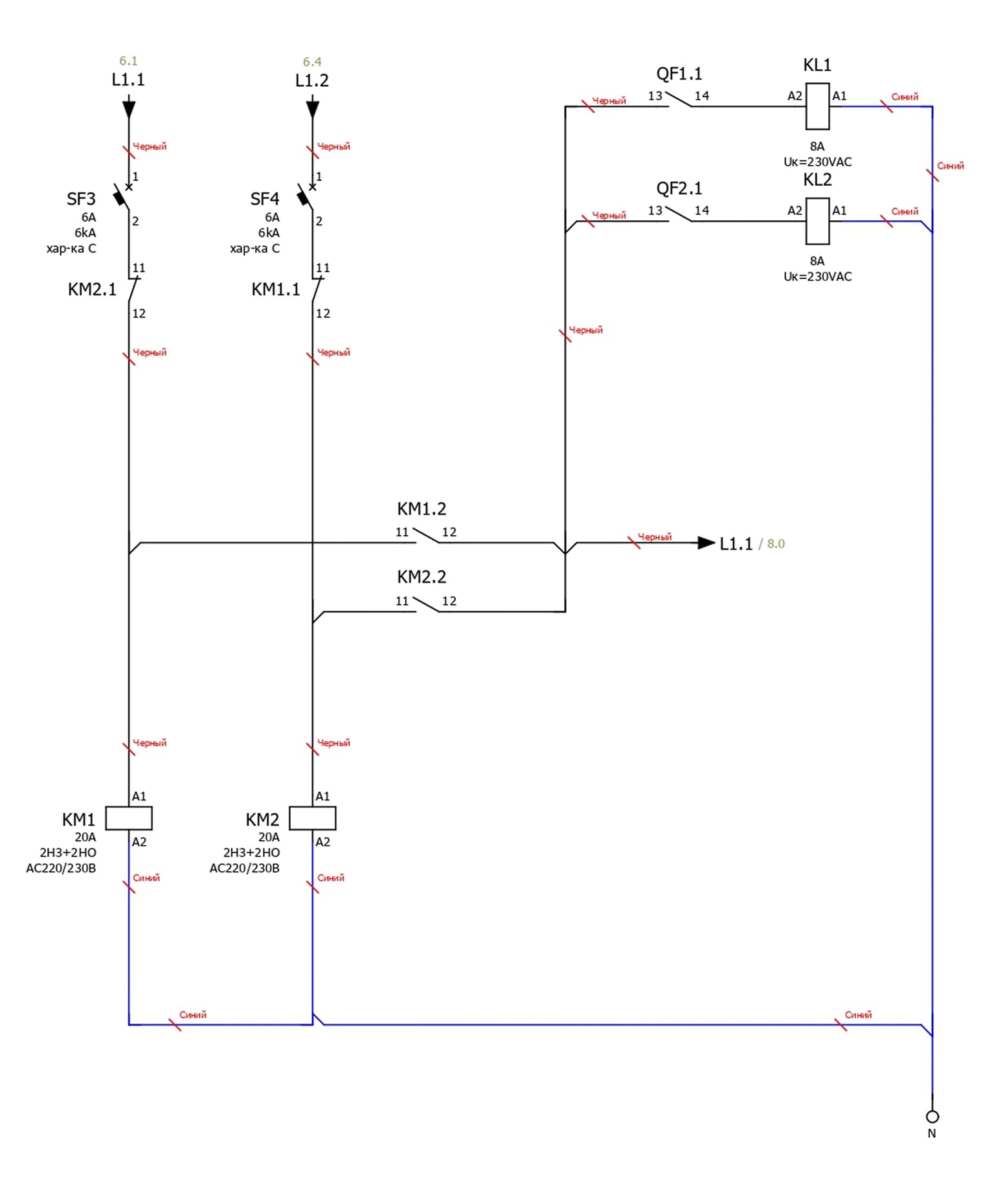

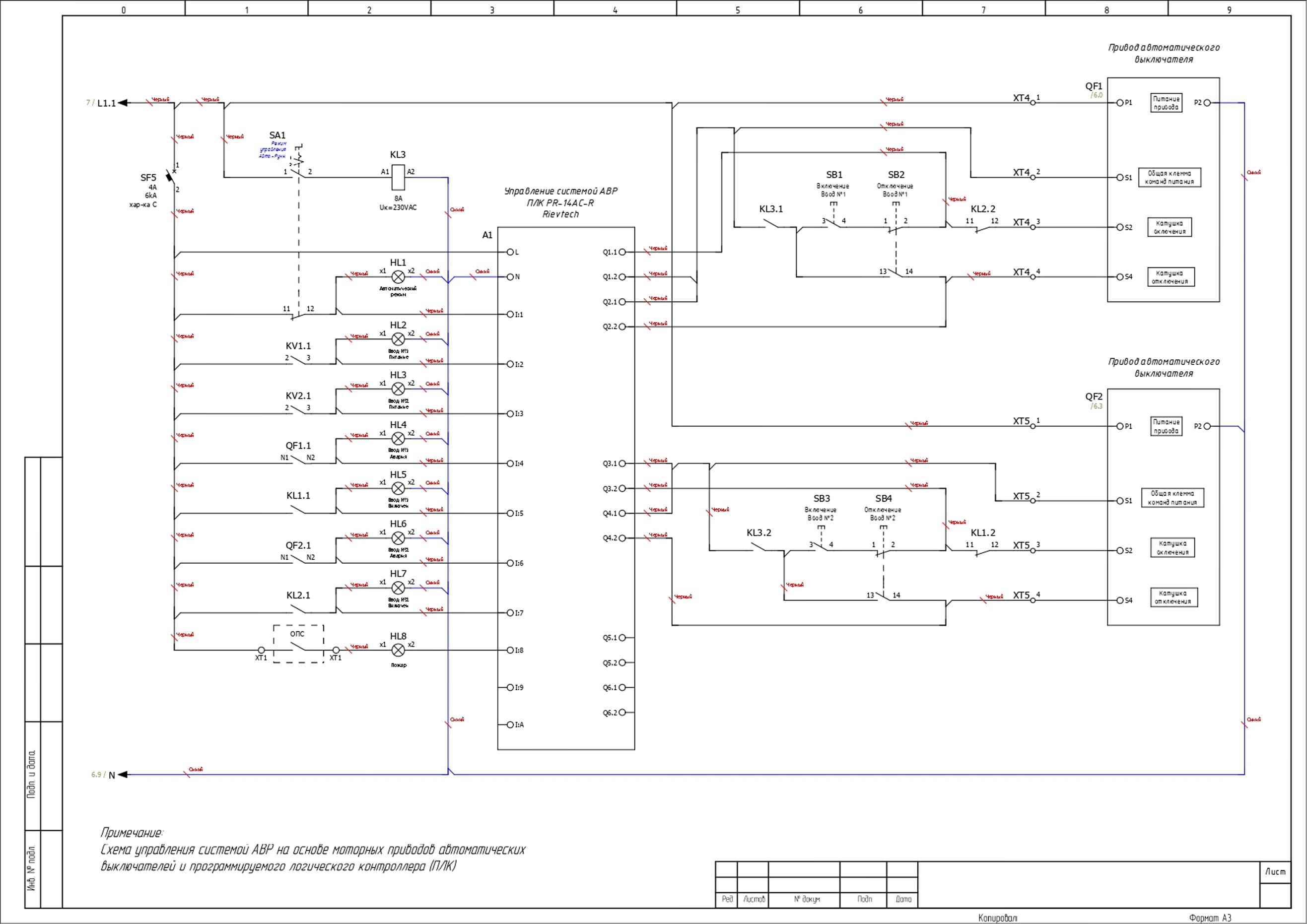

ВРУ-PRS-АВР-А-2-01-125-FERZ оснащен системой автоматического ввода резерва. Управление осуществляется автоматическими выключателями в литом корпусе FERZ CNSX-N-250-TM-D 125А 50кА с термомагнитным расцепителем совместно с контроллером ПЛК Rievtech PR-14AC-R. Ресурс выходных реле контроллера — до 100 000 коммутационных циклов при номинальной нагрузке (AC-1), что обеспечивает длительную и стабильную работу.

Система АВР переключает питание с основного ввода на резервный при аварии и возвращает его обратно после восстановления напряжения, обеспечивая бесперебойную работу оборудования.

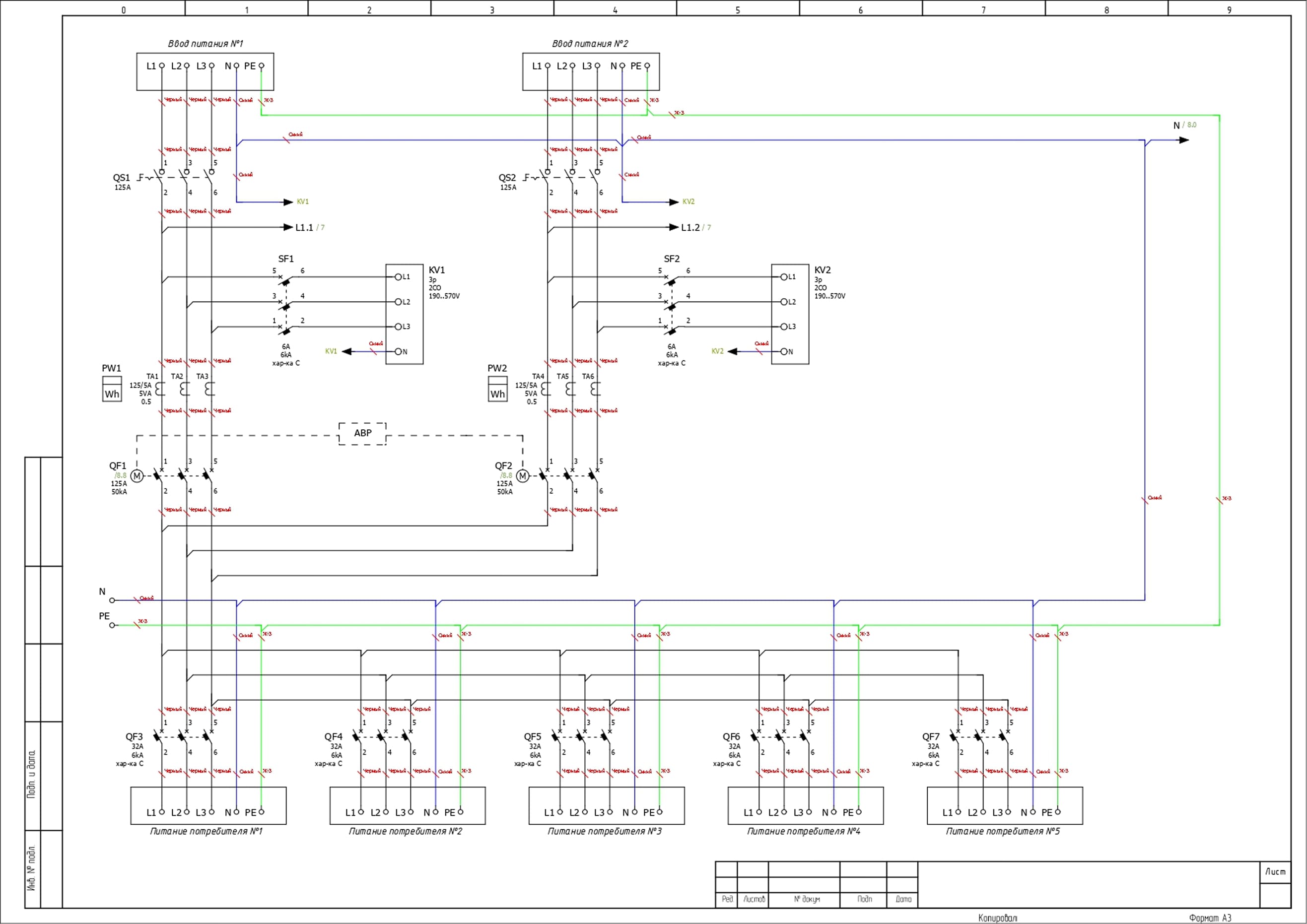

Секция распределения состоит из:

FERZ FMB 3P 63A 6kA хар-ка C
Модульный автоматический выключатель Dr.Ferz серии FMB — 5 шт.

Учёт электроэнергии на каждом вводе осуществляется с помощью счётчиков Меркурий 234 ARTM-03 PBR.R, 5(10)А, 3×230/400В, 0,5S, 2×RS-485 — 2 шт.

Область применения ВРУ-PRS-АВР-А-2-01-125-FERZ охватывает жилые комплексы, торговые и офисные центры, промышленные предприятия, медицинские учреждения, дата-центры, а также объекты инфраструктуры и ЖКХ.
