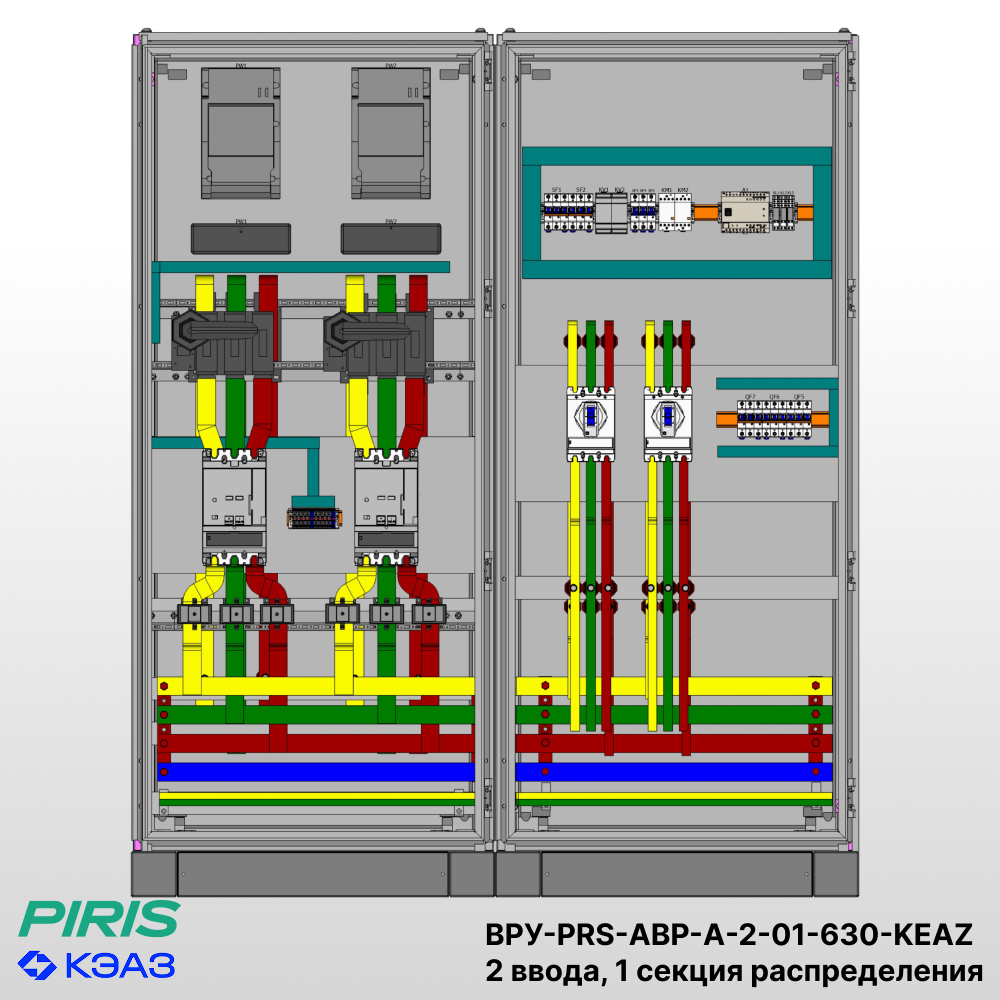

Шкаф ВРУ с АВР, 630А, 2 ввода, мотор-автоматы, КЭАЗ, 1 секция распределения (2x250А, 3x63А)

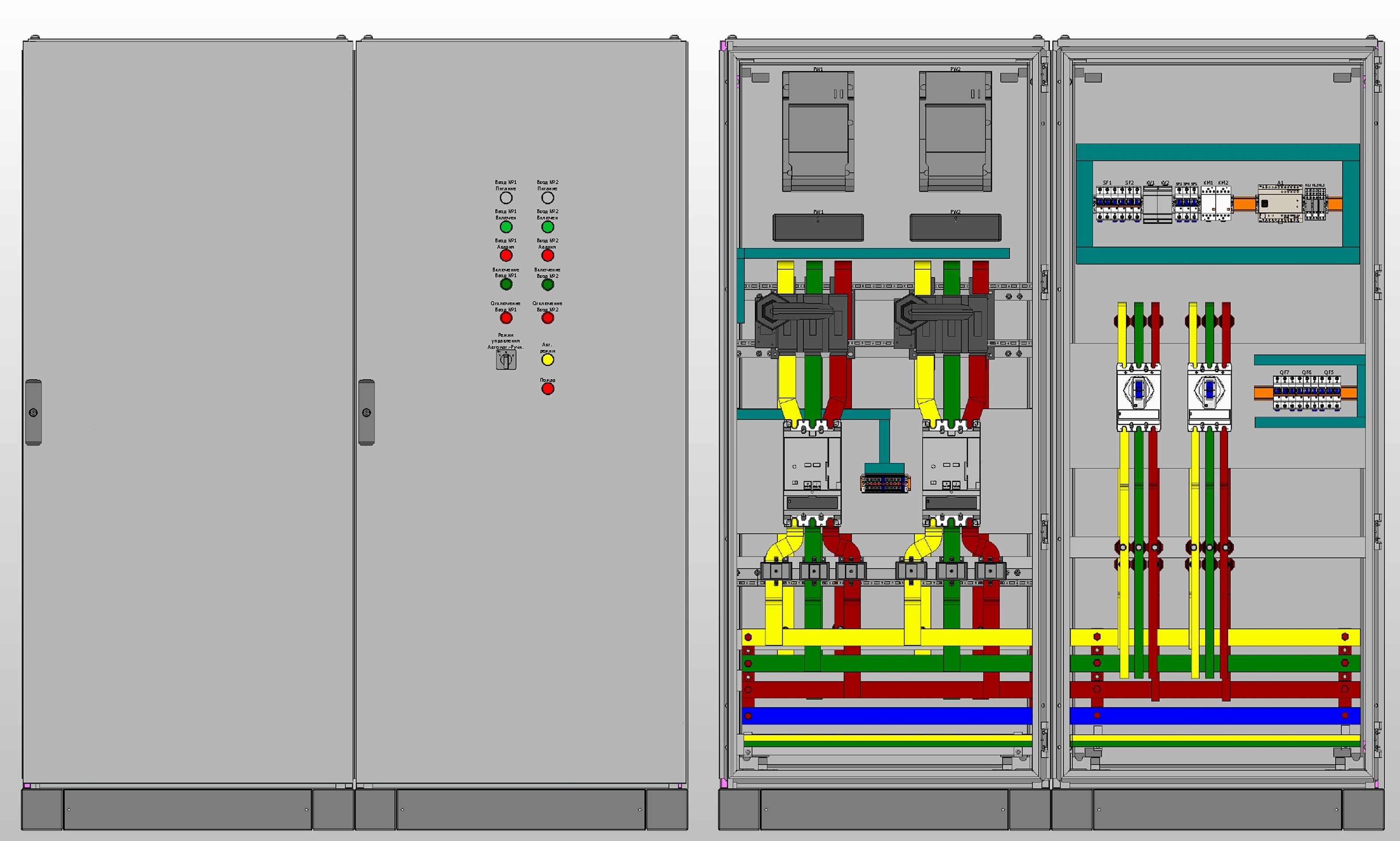

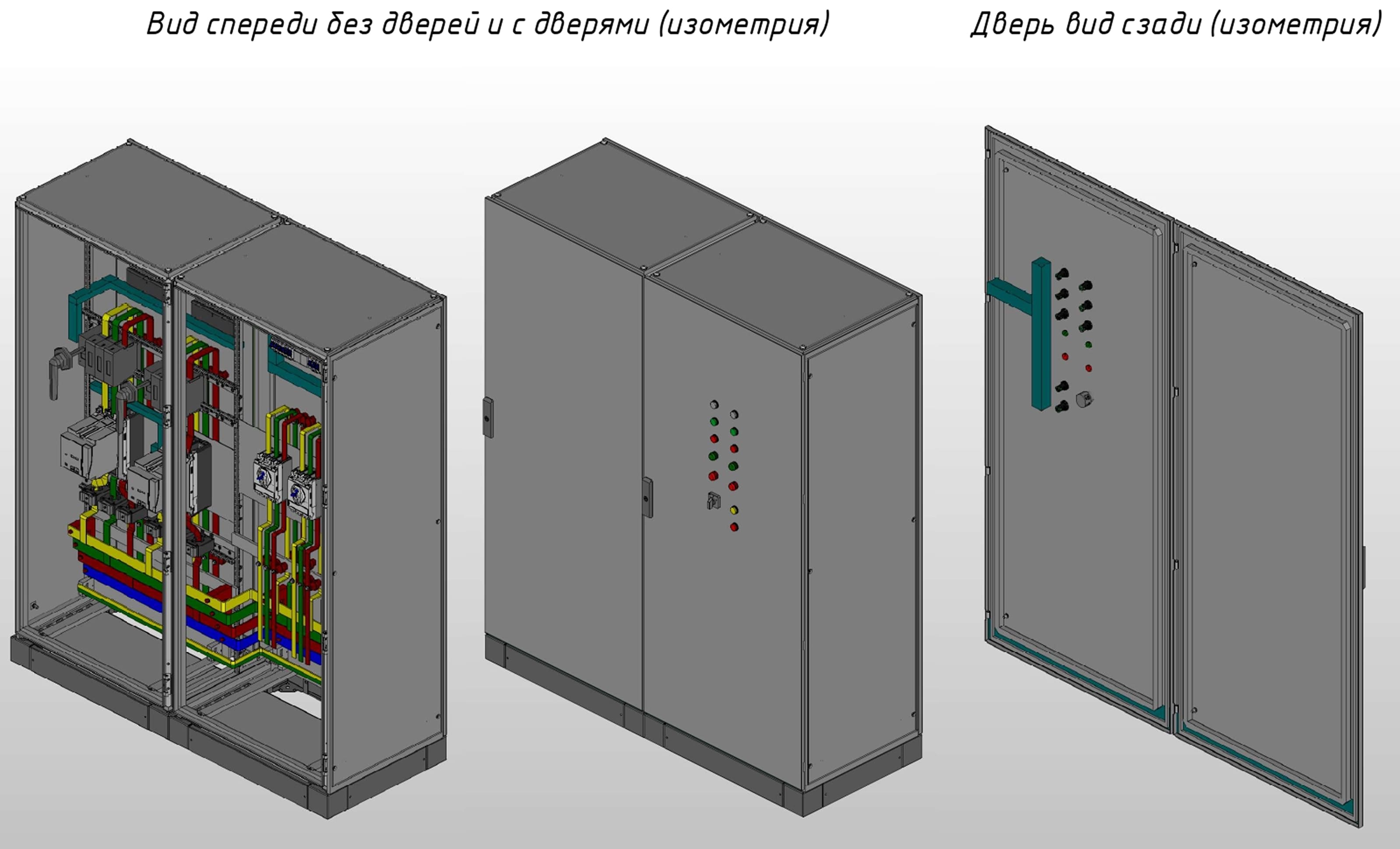

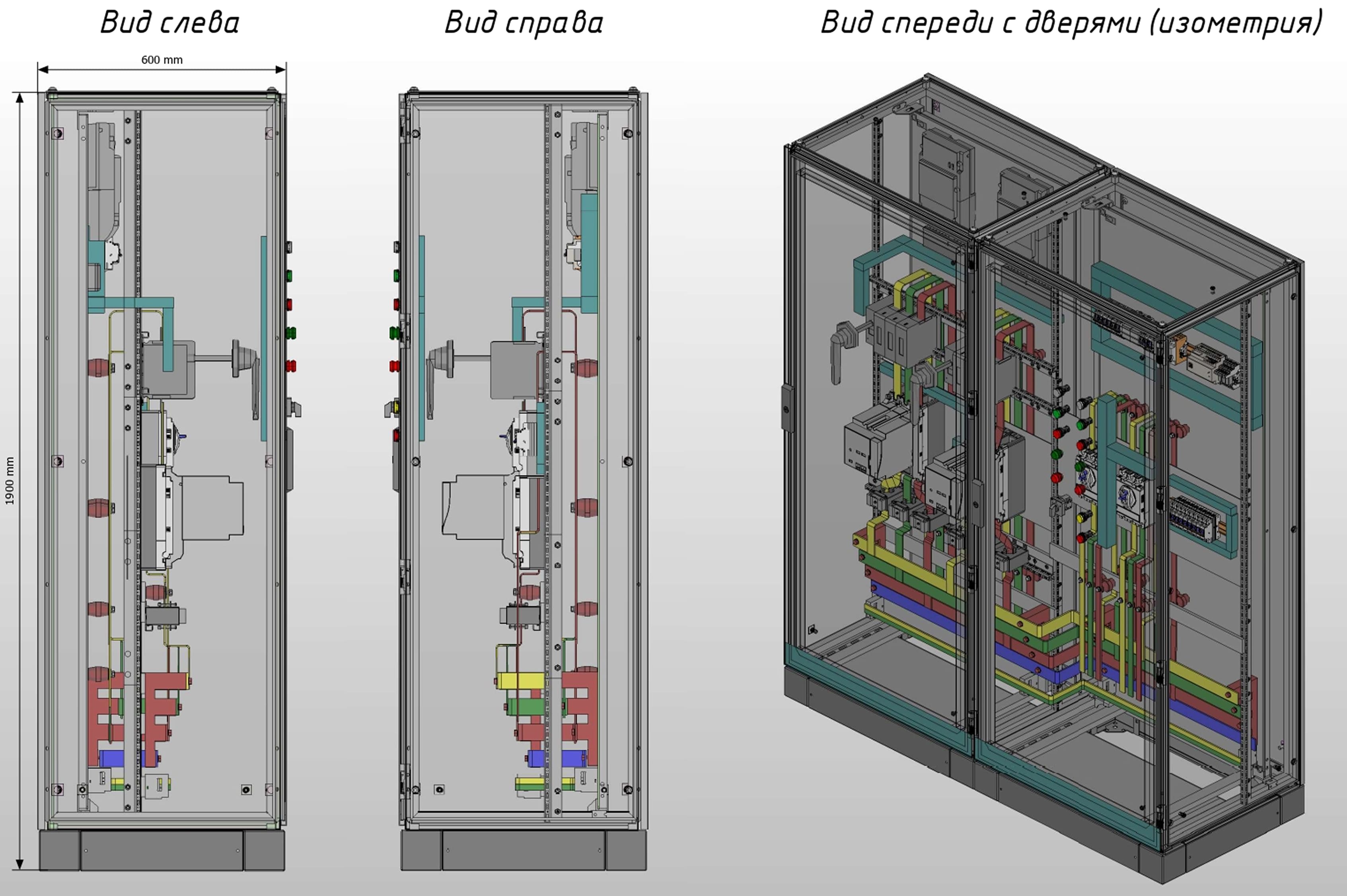

Вводно-распределительное устройство с автоматическим вводом резерва — ВРУ-PRS-АВР-А-2-01-630-KEAZ напольного исполнения, изготовлено в цельносварном металлическом корпусе в габаритах 1800×800×600 мм со степенью защиты IP31. Предназначено для ввода и распределения питания силовых нагрузок 1-й категории, когда перерыв в электроснабжении недопустим.

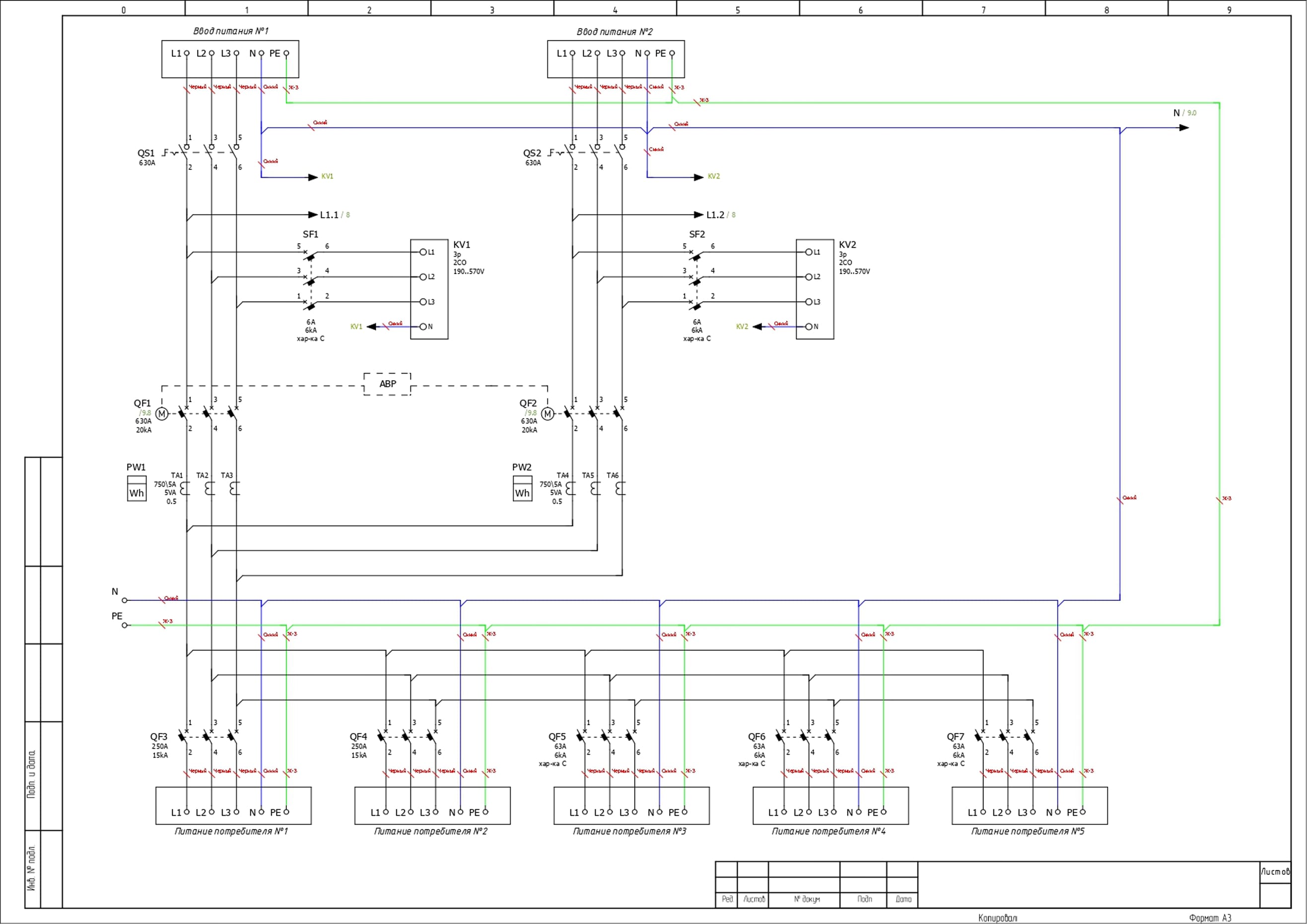

На каждом вводе установлен рубильник KEAZ OptiSwitch DI-3-630-3P, 630 А. Он выполняет три ключевые задачи:

Механическая коммутация вводов
Позволяет физически отключать и включать вводы вручную — независимо от автоматических выключателей. Это улучшает удобство обслуживания, испытаний и обеспечивает контроль в аварийных ситуациях.

Безопасность персонала
Рубильник обеспечивает видимый разрыв, создавая безопасные условия для электромонтажников при ремонте и обслуживании оборудования.

Резерв управления
При отказе моторного привода или контроллера АВР ввод можно переключить вручную. Это обеспечивает высокую надёжность системы и непрерывность питания.

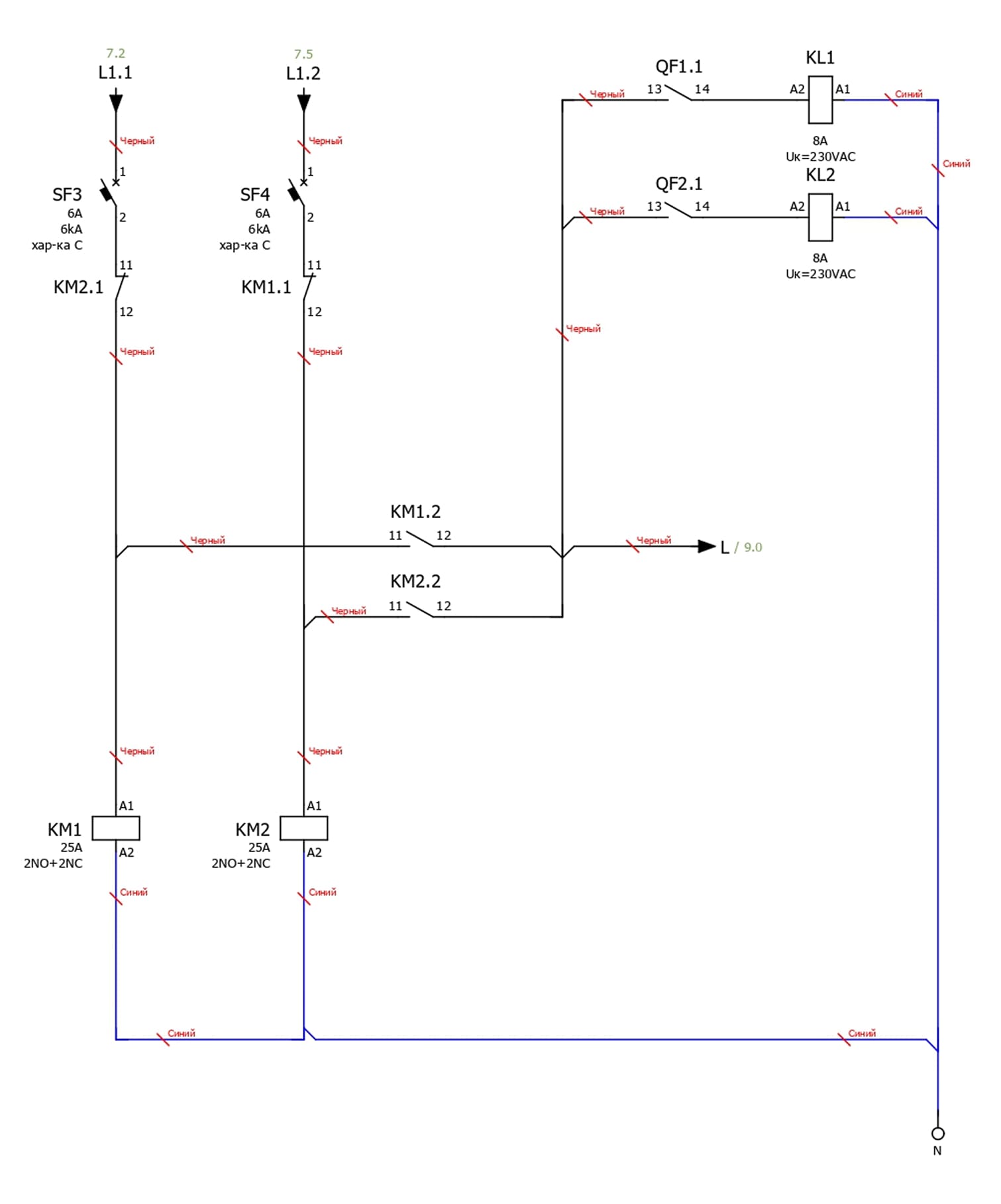

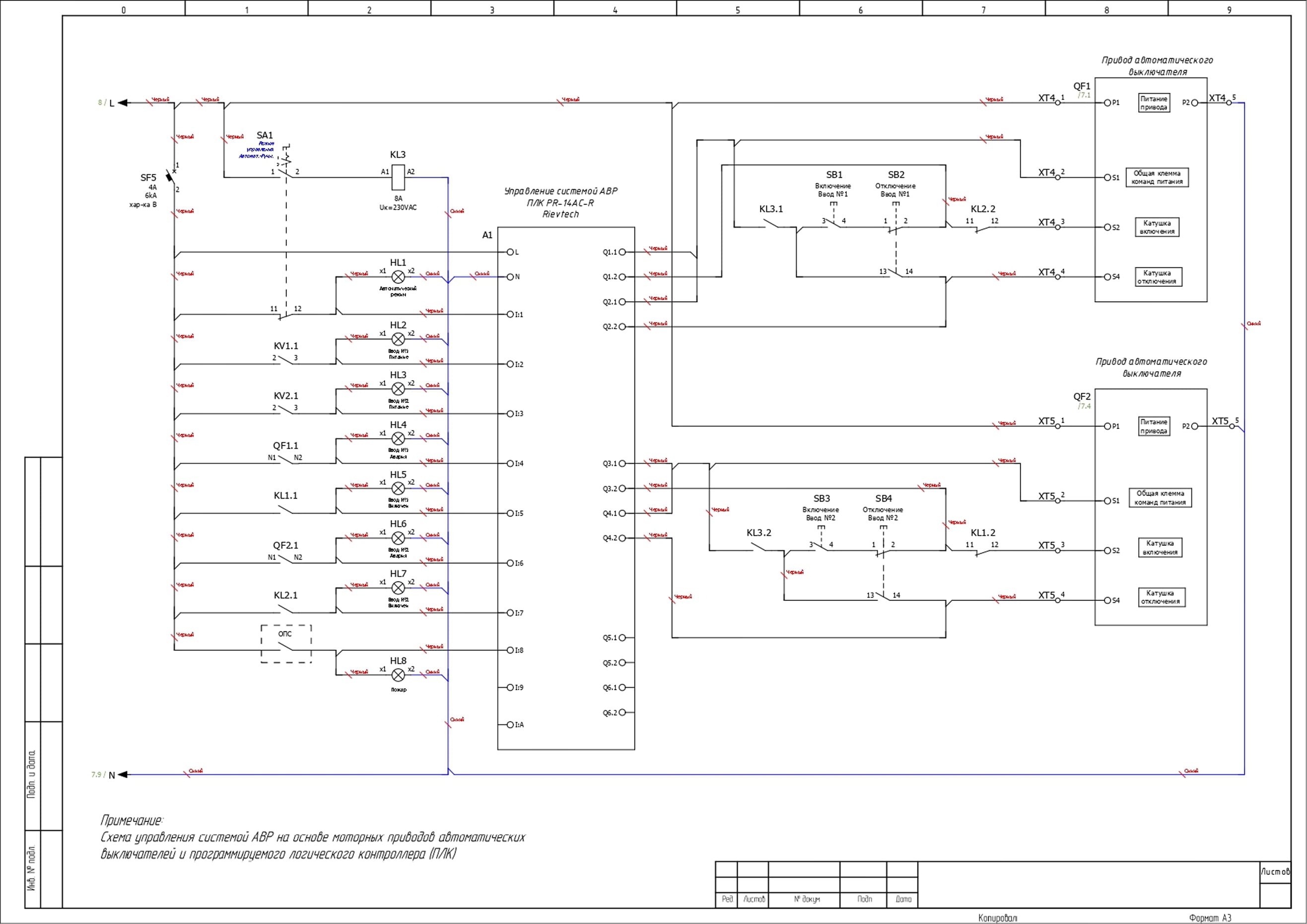

Основное автоматическое переключение выполняют автоматические выключатели в литом корпусе KEAZ OptiMat T630M TM 630A 3P 20kA совместно с контроллером ПЛК Rievtech PR-14AC-R. Ресурс выходных реле контроллера составляет до 100 000 коммутаций при нагрузке AC-1, что гарантирует длительный срок службы системы АВР.

При исчезновении напряжения на основном вводе устройство автоматически переключается на резервный. После восстановления напряжения система возвращает питание обратно на основной ввод без участия оператора.

Секция распределения включает:

KEAZ OptiMat T250M TM 250A 3P 15kA
Автоматический выключатель в литом корпусе — 2 шт.

KEAZ OptiDin BM63-3С63-УХЛ3-RR (63А хар-ка С 6кА)
Модульный автоматический выключатель 63 А, характеристика C, отключающая способность 6 кА — 3 шт.

Учёт электроэнергии реализован с помощью двух счётчиков Меркурий 234 ARTM-03 PBR.R, 5(10) А, 3×230/400 В, класс точности 0,5S, интерфейс связи RS-485.

Область применения ВРУ-PRS-АВР-А-2-01-630-KEAZ включает жилые комплексы, торговые центры, офисные здания, промышленные предприятия, медицинские учреждения, дата-центры, а также объекты инфраструктуры и ЖКХ.
