Режимы работы Доступны три режима автоматической работы: «сеть-сеть» с самовозвратом, «сеть-сеть» без приоритета ввода, «сеть-генератор» с автозапуском генератора. Задержка переключения регулируется: «Т1» - с основного на резервный, «Т2» - с резервного на основной. Также доступны режим ручного управления с терминала и механического управления с помощью съёмной рукоятки.
Логика в режиме «сеть-сеть» Контроллер замеряет напряжение на всех фазах. При повышенном или пониженном напряжении на одной из фаз действующего ввода ввод отключается и подключается исправный с задержкой времени. Если напряжение пропало на обоих вводах, то устройство отключает их (при достаточном питании контроллера с моторным приводом), либо остаётся в текущем состоянии до восстановления питания одного из вводов.
Контроллер и моторный привод питаются от нейтрали и первого полюса каждого ввода. Контроль чередования фаз не осуществляется.
Работа с генератором В режиме «сеть-генератор» отключается основной ввод «UN» и выдается сигнал на запуск генератора переключающим контактом «501-502-503». Резервный ввод от генератора будет подключен когда напряжение на нём выйдет в заданный диапазон.
Возможна задержка сигнала на запуск генератора: для этого нужно подключить внешнее питание 24В DC на контакты «301(+)» и «302(-)». Сигнал на запуск генератора снимается с настраиваемой задержкой времени, отсчёт ведётся от момента переключения на основной ввод.

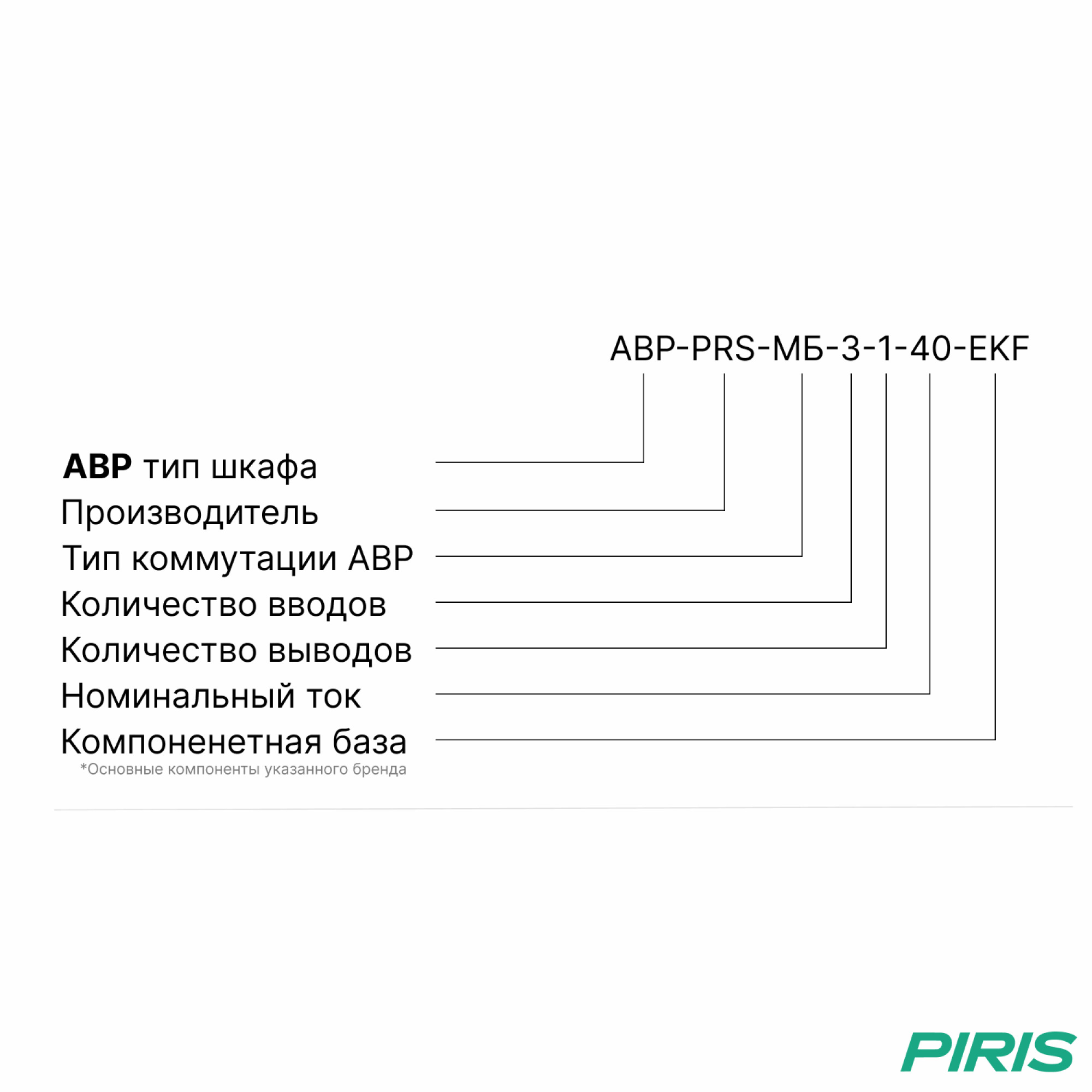

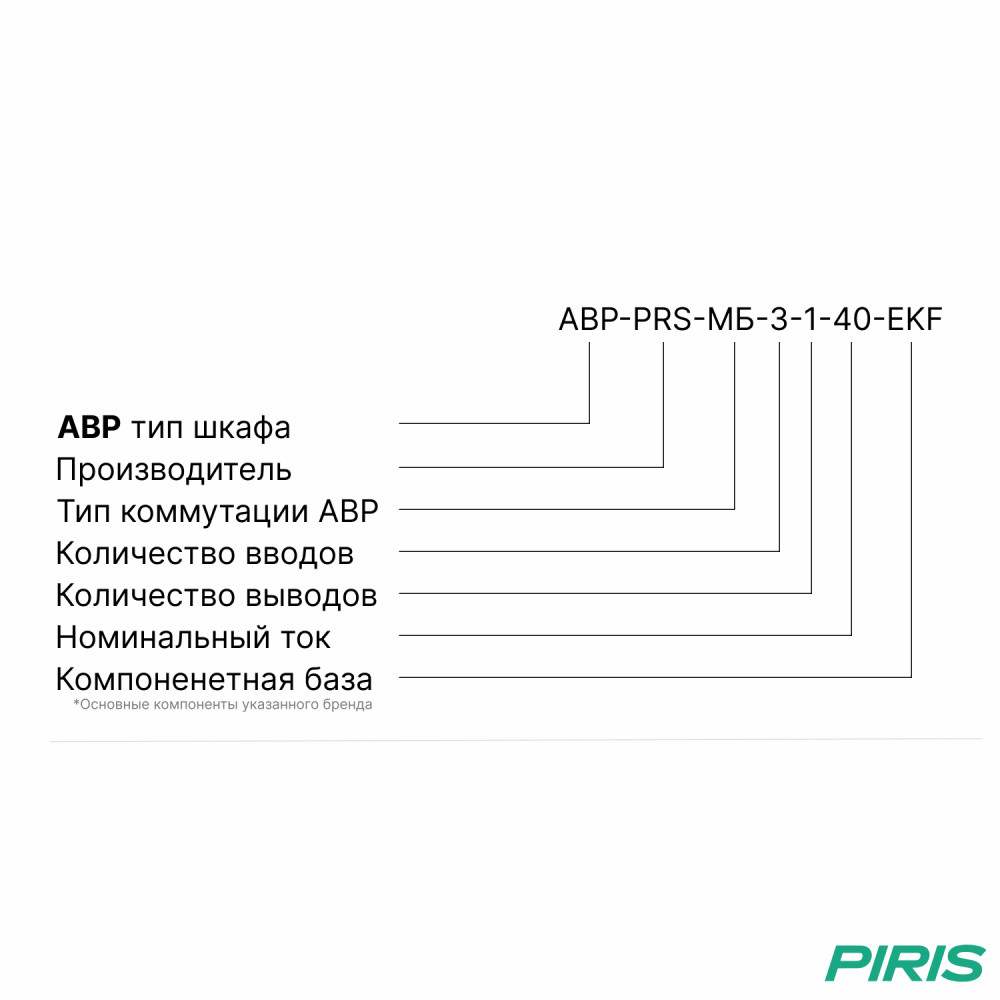

Шкаф АВР на 3 ввода 40А (АВР-PRS-МБ-3-1-63-EKF)
Данный шкаф АВР позволяет подавать на него напряжение от трех независимых источников. Таковыми могут являться как стационарные линии, так и другие источники бесперебойного питания, будь то аккумуляторные батареи, бензиновые или дизельные электростанции. Устройство АВР EKF может работать с приоритетом первого ввода или обеспечивать работу двух равнозначных вводов. Запуск резервного генератора может осуществляться не только в автоматическом режиме, но и в ручном, с помощью панели управления, расположенной прямо на дверце шкафа.
Рассчитанный на номинальную силу тока в 63 ампер, шкаф АВР EKF способен поддерживать бесперебойное энергоснабжение целого ряда объектов. К их числу относятся жилые и бытовые здания, административные комплексы, промышленные производственные линии. Словом, автоматический ввод резерва от EKF незаменим везде, где отключение бесперебойного энергоснабжения может повлечь за собой нарушение технологического процесса или опасность для человека в силу неожиданной остановки оборудования. Приобретая АВР на три ввода, вы обезопасите дорогостоящее оборудование от повреждений, а людей от возможных травм.

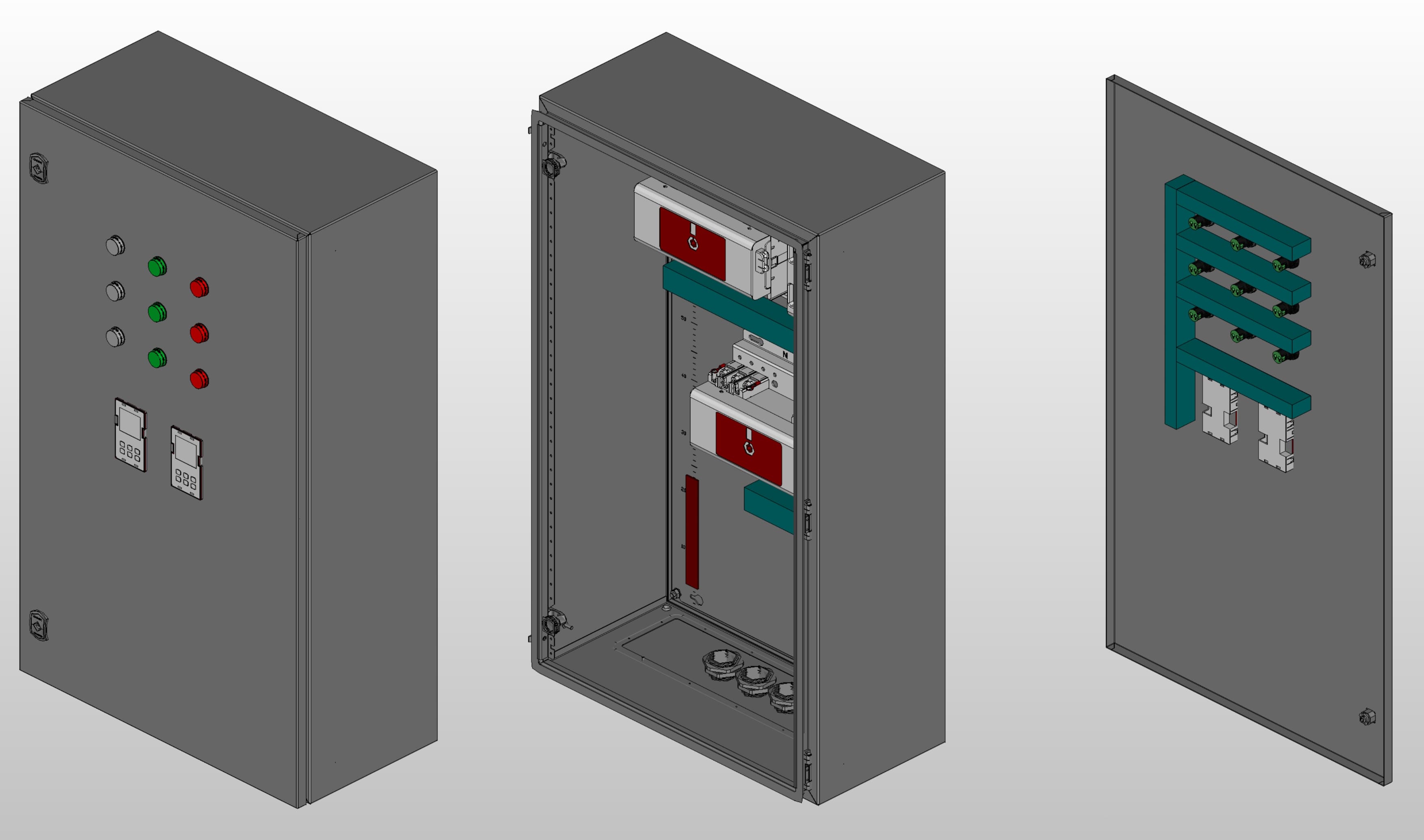

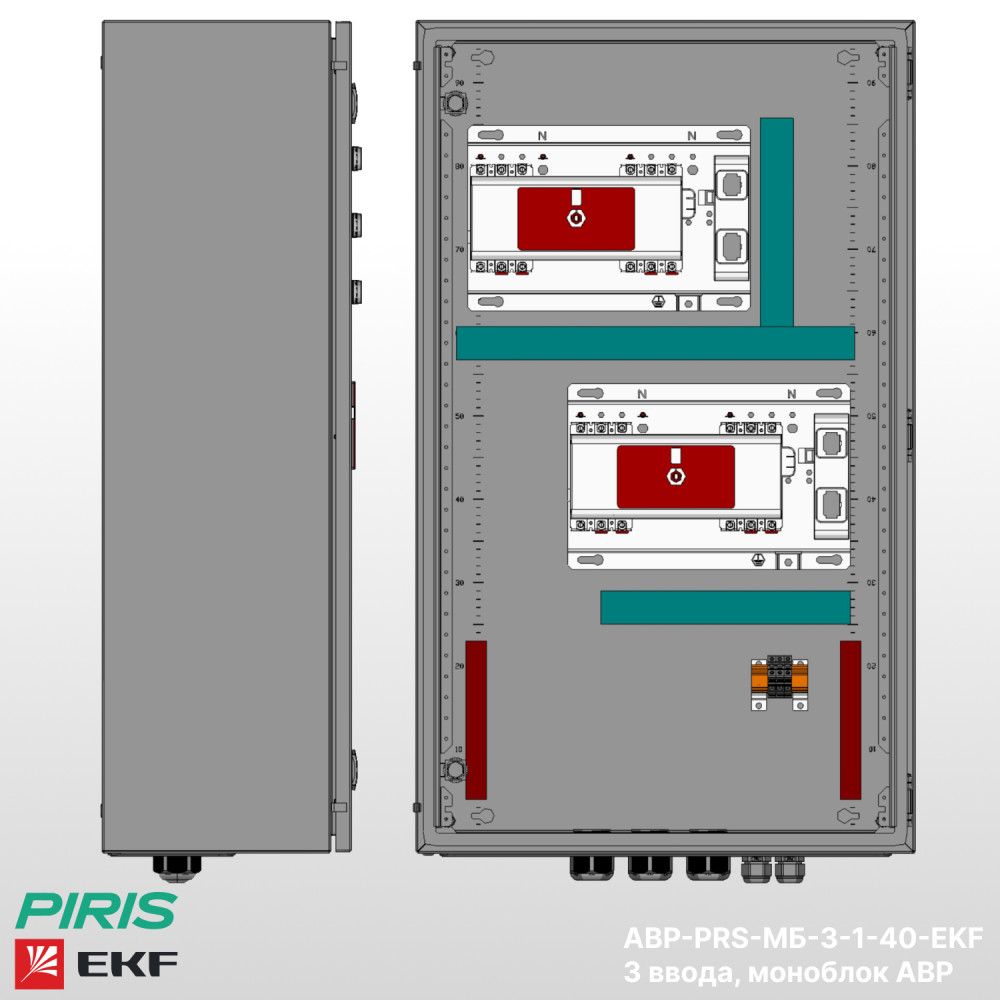

Шкаф автоматического ввода резерва АВР 63А выполнен на базе двух блочных модулей серии EKF TCM-63A в металлическом корпусе IP31.
Переключение питания, согласно заданному режиму работы.
Светосигнальная индикация.
Ручной и автоматический режим.

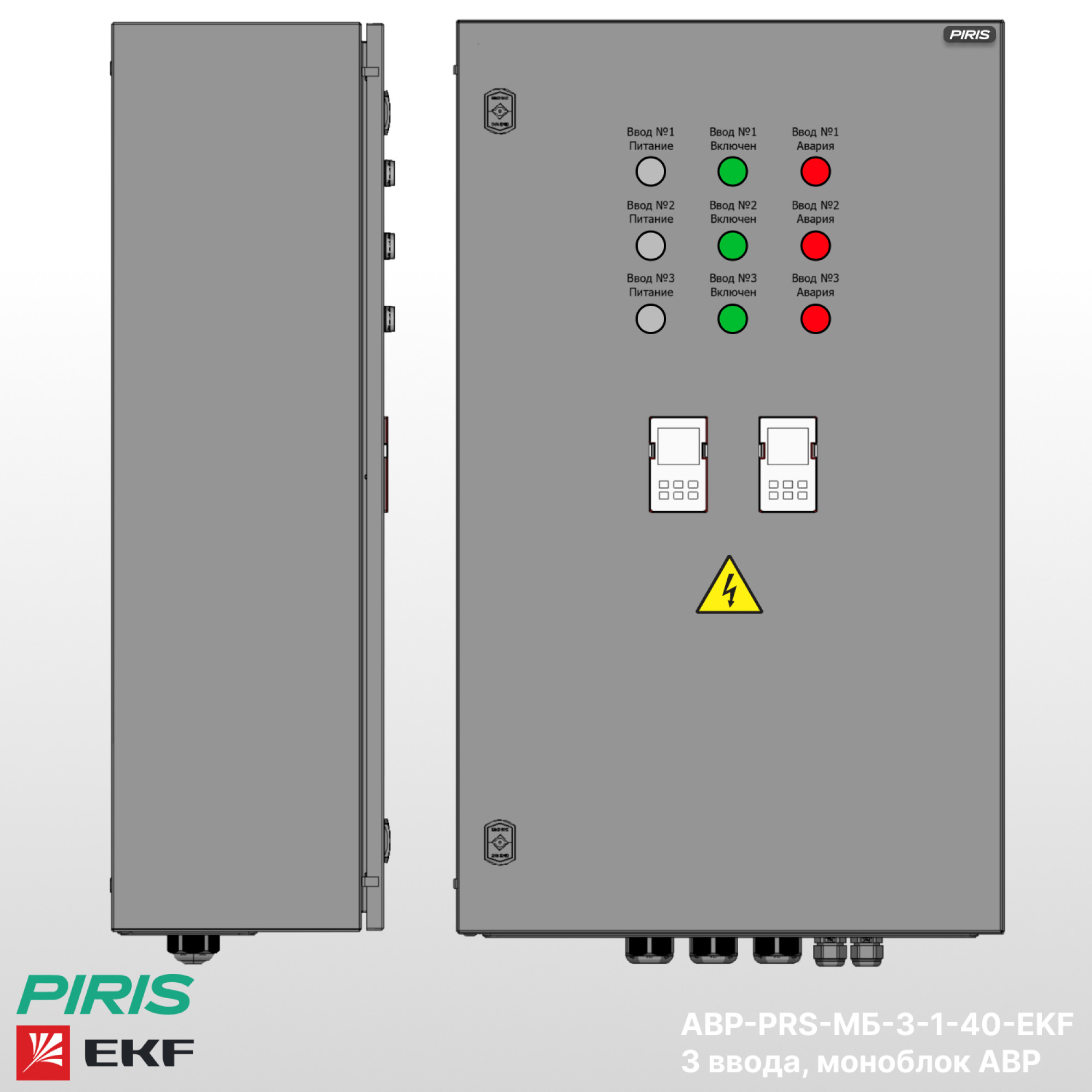

Панель управления на дверце шкафа.
Контроль напряжения.
3 вида защит: - от короткого замыкания; - от пониженного и повышенного напряжения; - механическая блокировка одновременного включения обоих вводов.
Управление пуском генератора.
Производство, доставка, гарантия и оплата:
Шкафы автоматического ввода резерва на контакторах АВР-PRS-МБ-3-1 изготавливаются за 14-25 дней, поскольку не хранятся на складе. Это даёт возможность учитывать незначительные изменения, которые иногда запрашивают клиенты.
Доставляем бесплатно по всей России до терминала Деловых Линий.
Даём гарантию на 1 год.
Принимаем оплату только на расчётный счёт. При необходимости заключаем договор поставки.
Преимущества работы с нами
В короткий срок рассчитаем вам точную смету по проекту, объясним нюансы изготовления и предложим наиболее подходящие конструктивные решения. Поможем составить описательную часть проекта. Впоследствии изготовим конечному заказчику рассчитанные НКУ на нашем производственном предприятии в сжатые сроки. Действует программа стимулирования.
Поставим необходимые электромонтажные изделия, а также изготовим шкафы и щиты для энергоснабжения объекта точно в срок. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Отлаженная логистика нашими силами и за наш счет.
Поставим продукцию в соответствии с требованиями службы эксплуатации точно в срок и по минимальной цене.
Обеспечим быстрое согласование заявки с вашим энергетиком.
С удовольствием участвуем во внутренних тендерах предприятий среди поставщиков для предложения наиболее правильного технического решения и оптимальной стоимости.
Отлаженная логистика нашими силами и за наш счет.
Изготовим для вас надежное изделие, которое полностью решит требуемую технологическую задачу, либо поставим необходимые комплектующие для самостоятельной сборки. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Вы получите безаварийную и постоянную работу участка электроснабжения без простоев и потерь от недопроизводства.
Мы являемся официальным дистрибьютором CHINT в России, поэтому все комплектующие для сборки шкафов АВР мы получаем по оптовой цене без наценок посредников. Это позволяет нам предложить своим клиентам максимально выгодные условия.
Примеры наших проектов АВР
Производственная площадка
Общая площадь производственных помещений 900 м²: сборочный цех, цех металлообработки, склад комплектующих и готовой продукции. На производстве заняты 56 мастеров и инженеров.
Кабельно-проводниковая продукция и медная шина для производства только ГОСТ.
Металлокорпуса для АВР мы изготавливаем самостоятельно из холоднокатаного листа производства НЛМК. Так мы приводим к единому стандарту все конструкции серийных распределительных шкафов из каталога.
Для производства напольных корпусов мы используем только оцинкованный металл толщиной 2 мм для большей стойкости к коррозии и жесткости каркаса. Для навесных шкафов используем холоднокатаный стальной лист толщиной 1,5 мм.
В цехе металлообработки стоит один координатно-револьверный пробивной пресс Abamet AMPe-750 и два гидравлических листогибочных пресса Abamet AMB-10031.
Сертифицированное качество
На все устройства ввода и распределения электроэнергии даём расширенную гарантию 2 года. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
У нас есть обязательный сертификат на продукцию собственного производства ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификаты менеджмента качества ISO 9001:2005 / DAkkS DIN EN ISO 9001:2015. Поэтому мы так уверены в качестве своей продукции.
