Габариты: 2000×1200×500 мм (высота×ширина×глубина)
Масса: 175 кг
Степень защиты: IP 31
Направление ввода и вывода кабеля: Снизу
Количество вводов: 3
Количество полюсов: 3 P
Номинальный ток: 630 А
Номинальная отключающая способность: 50 кА
Режим работы: Автоматический и ручной
Номинальное рабочее напряжение: 380 В
Напряжение цепей управления: 220 В
Тип расцепителя: Электромагнитный и тепловой
Потребляемая мощность: < 20 Вт
Ресурс, циклов вкл/откл: 6000
Задержка перехода/возврат на резервный ввод : от 0 с до 30 с
Задержка на запуск/останов резервного генератора: от 0 с до 30 с
Рабочее время перехода (без временной задержки): <3,5 с
Комплектующие: EKF
Цвет корпуса: RAL 7035
Рабочая температура: от -5 до +40 °C
Связь с противопожарной системой: Да
Шкаф АВР-PRS-МБ-3-1-400-EKF на двух моноблоках АВР ТСМ-400/400 3р EKF PROxima
Шкаф АВР-PRS-МБ-3-1-400-EKF предназначен для автоматического переключения между тремя вводами: основным, резервным и генератором (дизельным, бензиновым или газовым). Приоритет вводов задаётся через контроллер, по умолчанию задан приоритет 1-го ввода.
Логика работы: при пропадании питания на основном вводе происходит переключение на резерв. При отсутствии напряжения и на резерве — включается генератор.
При восстановлении номинальных параметров на основном вводе осуществляется самовозврат на основной ввод.

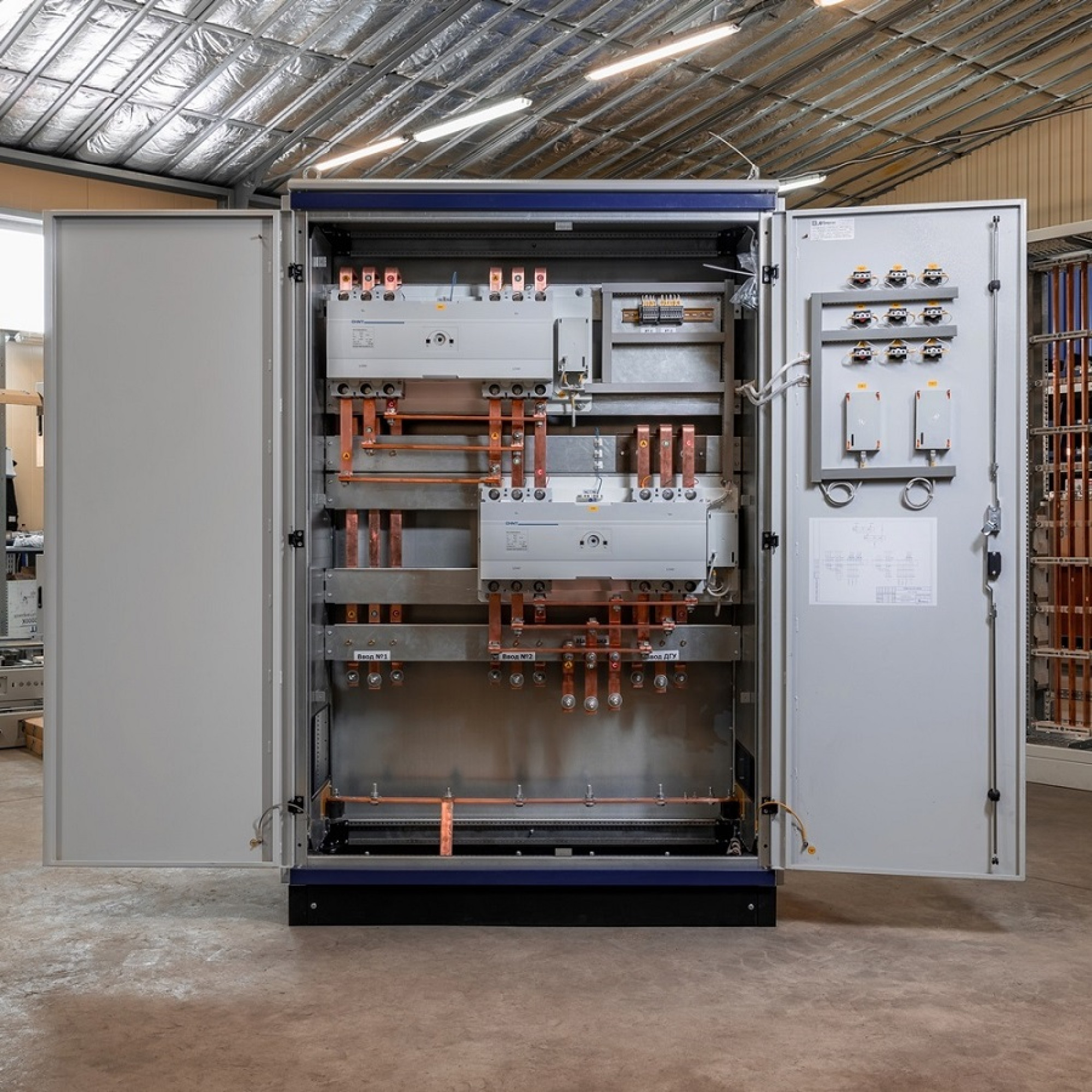

Шкаф собран на базе двух моноблоков АВР ТСМ-400/400 3р EKF PROxima со встроенными контроллерами. Поддерживается контроль параметров сети, задержка переключения и автоматический возврат при восстановлении основного питания.
Реализованы защиты от пониженного и повышенного напряжения, короткого замыкания, потери фазы и одновременного включения вводов.

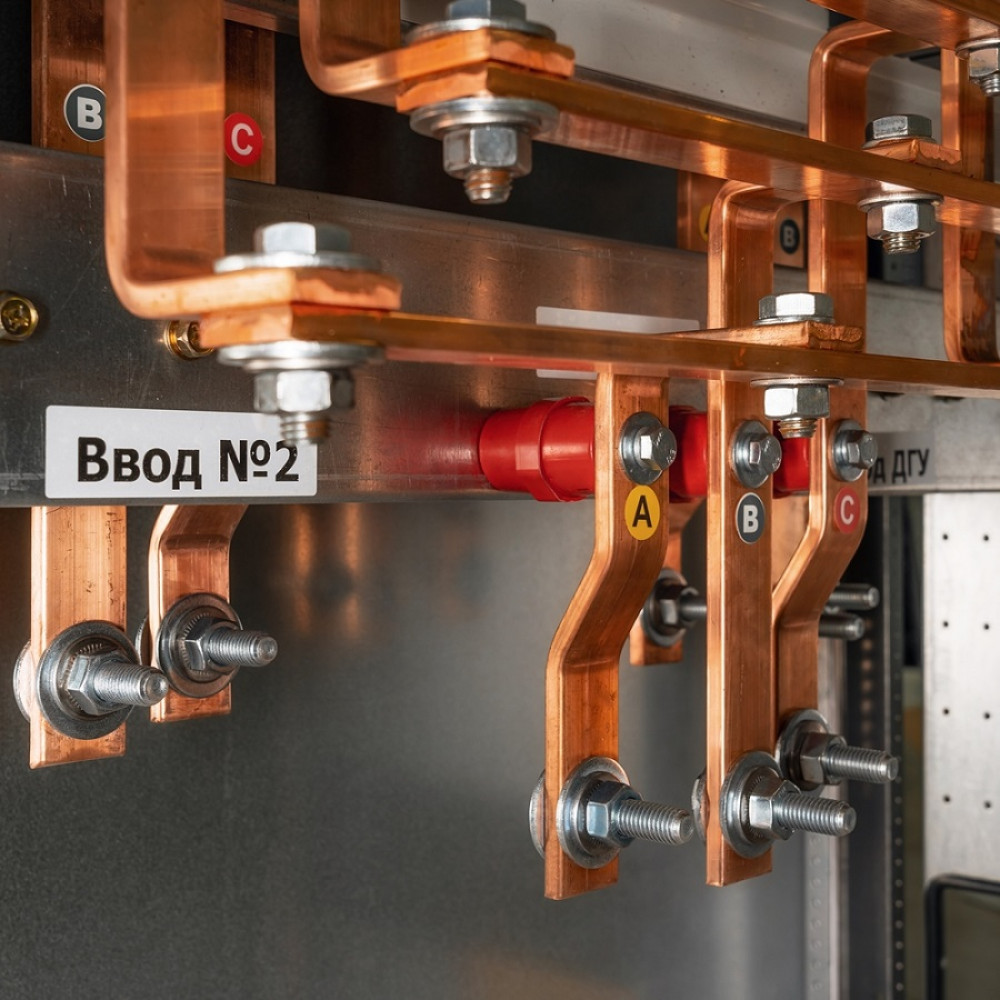

На двери установлен выносной дисплей. Вводы подключаются снизу. Возможна комплектация клеммами и распределительной секцией.
Максимальная мощность подключаемого генератора — до 349 кВт. Степень защиты шкафа — IP31.
Шкаф АВР-PRS-МБ-3-1-630-EKF применяется на объектах с высокими требованиями к надёжности электроснабжения: промышленные предприятия, медицинские учреждения, дата-центры, объекты ЖКХ, коммерческие здания, инфраструктура и узлы связи.
Габариты шкафа АВР-PRS-МБ-3-1-630-EKF
3D вид шкафа АВР-PRS-МБ-3-1-630-EKF
Принципиальная схема АВР-PRS-МБ-3-1-630-EKF
Подбор шкафа АВР EKF по мощности генератора
В таблице указана максимальная мощность генератора для подключения к шкафам АВР-PRS-МБ-3-1-EKF на 3 ввода. Нажмите на артикул, чтобы перейти к соответствующему товару.
Мощность рассчитана по формуле: P = √3 × 400 В × I × 0.8 / 1000
